Ｔｅｃｈｎｉｃｓ　パワーアンプ　ＳＥ−Ａ３　修理の様子

故障内容

　プロテクションが解除しない。１０Ａのヒューズ断。

原因
　
　Ｒチャンネルのパワートランジスタ（ＯＤ−５０３Ａ）不良

処置

　新型パワートランジスタ２４個の交換と調整

修理期間

　6/5〜6/10

パワーステージの改修作業

ａ）オリジナルのパワートランジスタ（ＯＤ−５０３−Ａ）は、ピン配列が特殊な為、基板の一部変更が必要

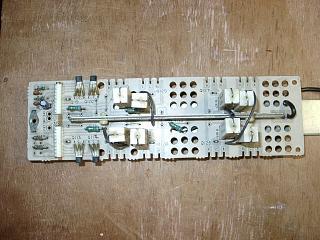

　　パワーブロック基板のパターン変更とジャンパー
　実施

　現行のトランジスターが実装できる様に基板の改修
作業実施。

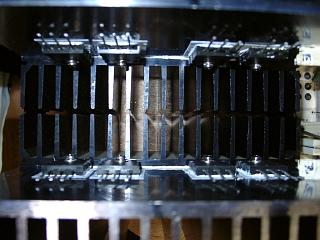

ｂ）ヒートシンクを加工して、新型のパワートランジスタを取り付ける

　最新のパワートランジスター（２３０Ｖ１５Ａ　ＰＣ１８０Ｗ）
に交換。

　ヒートシンクの加工が面倒でした。

　ＯＤ−５０３−Ａのピッチに合わせて実装。

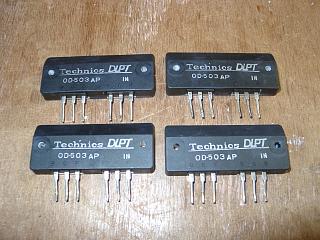

ｃ）取り外したオリジナルパワートランジスタ（ＯＤ−５０３−Ａ）


　２個が、ショートして不良。他２個は、ｈｆｅの異常低下で
いずれも使用不可。
　ＯＤ−５０３−Ａはとっくに生産中止。Ａ３専用の素子で
あった。
　ＳＥ−Ａ３で電源ヒューズ（１０Ａ）断の場合は、大半がこの
パワーＴＲショートが原因です。部品が生産中止なのと
ピンの配列が特殊なので、大半は修理を諦めて廃棄されて
いるのが現状でしょう。

　ＳＥ−Ａ３は、広帯域アンプの為に組み合わせるプリアンプ
によっては、超広域発振してこのＴＲがショートする事故が
多いのです。
　＊入力回路にも問題あることが判りましたが。。。

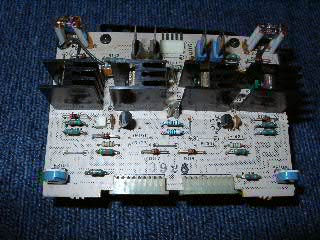

ｄ）ドライバー基板の修理。ヒューズ抵抗の交換とドライバーＴＲ交換。


　ドライバーＴＲは、東芝製へ交換。（断然音がよいのです。）

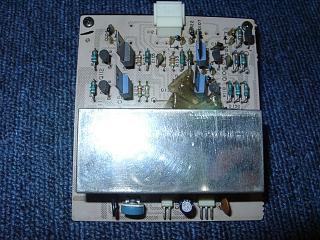

ｅ）電圧増幅段は、はんだすべて修正。入力回路の一部変更実施。

　電圧増幅段は、ロットにより少々回路変更されています。
こちらは、最終バージョンです。

　入力回路は、超高域発振対策の為、一部変更済み。

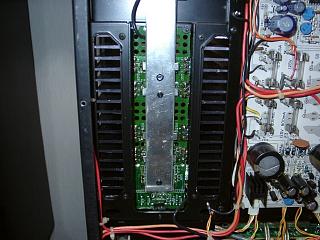

ｆ）ヒートシンク取り付け、電源ラインのはんだ付け。


　電源バスラインのはんだは、はんだ吸い取り機能付きコテ
使用し、パターンを剥がさない様、慎重に取り外し。取り付け
時は、４０Ｗのコテで素早く実施。

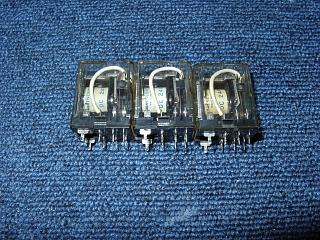

ｇ）ミューティング＆ＳＰセレクトリレー交換（３ヶ）

　これは、交換したリレー。定番の項目です。背面を叩くと
歪率計がガクッと動き盛大な歪が出る状態でした。
　

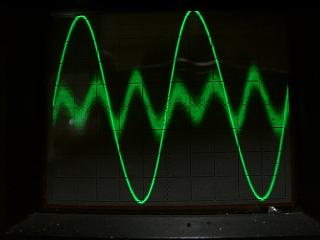

　リレー交換前の歪波形。接点特有の歪が出ています。
０．００１％まで測定可能なレンジ、歪率０．００６％　
（２０ｋＨｚ　８Ω１０Ｗ　ダミー抵抗負荷）。
かなりシビヤな測定です。

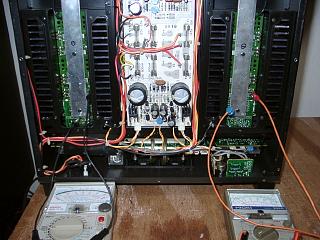

ｈ）アイドリング調整とオフセット調整。


　左右のアイドリング調整中。微調整は、歪波形見ながら
再調整する。
＊シンクロバイアス回路は、電流が多くても、少なくても
歪が多くなる。

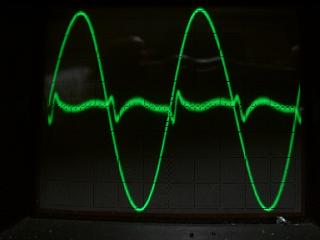

　バイアスの浅い状態。スイッチング歪とクロスオーバー歪
発生している。

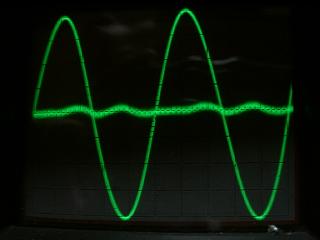

　バイアス電流（アイドリングとクランプ）調整後の波形。
ほとんど歪は見られません。

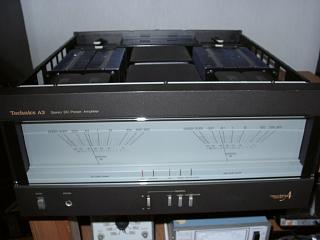

ｉ）息を吹き返したSE-Ａ３


　強力電源回路と、最新のパワーＴＲコンビはすごいです。
すばらしい音質になりました。

　



















修理完了です。
