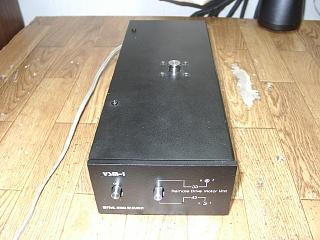

VSM−1 修理の様子

故障内容

 ヒューズ断。モーター回転せず。

原因

 パワーIC不良。

処置

 ディスクリートで回路設計し、搭載。

修理期間

 1/10

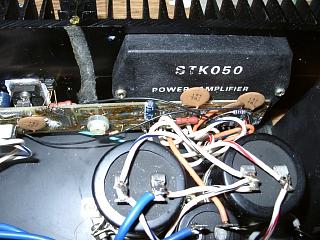

 パワーICショートしています。

 入手不能ICですが、内部等価回路図より外部にパワートランジスター
外付けし、回路を設計して修理します。

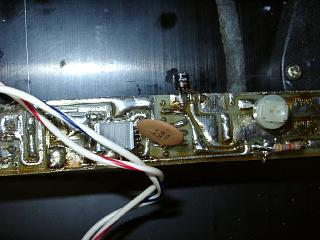

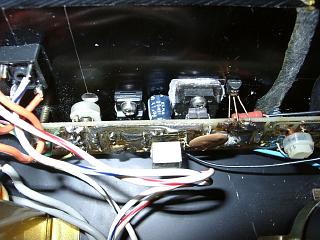

 ヒートシンク空きスペースにパワートランジスター外付けして修理します。



















 こちらは発振回路。発振回路で正弦波を発生させ、パワーアンプで増幅し
シンクロナスモーターを回転させます。


















 修理が完了しました。

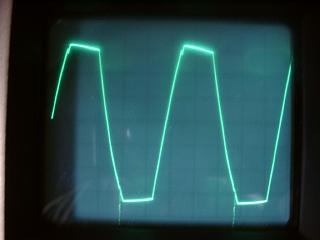

 モータードライブ波形です。ゲイン大きくクリップしていますので、調整。

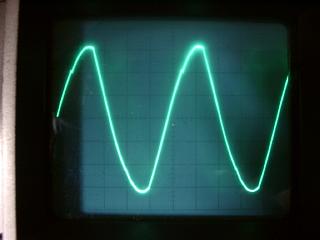

 調整後の波形です。モーターの回転も正常になりました。

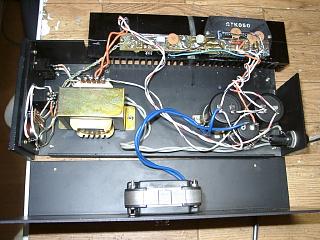

 組み上げて完成です。
