SONY パワーアンプ TA−N9000ES No.2 修理の様子

故障内容

 音出ない。

原因


 部品劣化。

処置

 オーバーホール修理。

修理期間

 2022年9月19日〜21日

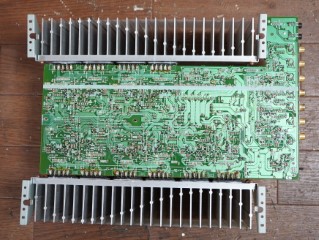

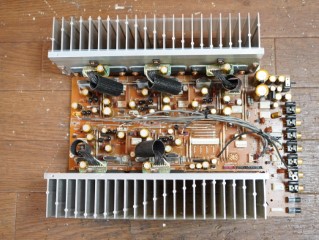

 パワー部の部品交換。



















 半田の修正。

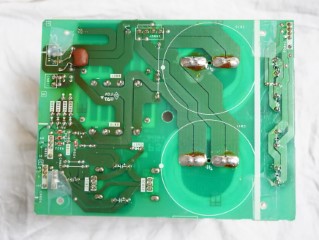

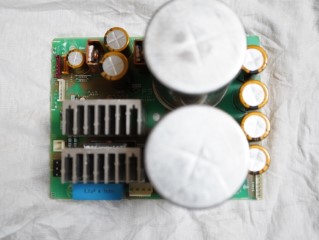

 電源基板の部品交換。

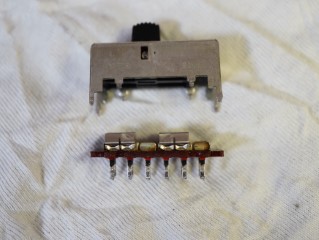

 スライドスイッチの分解修理。

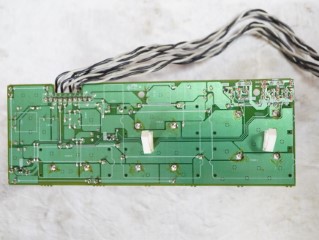

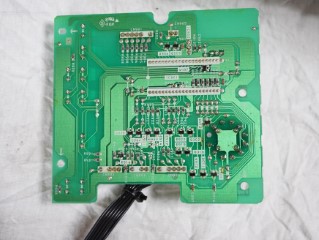

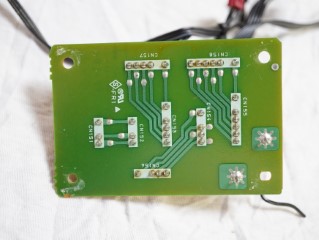

 中継基板の半田修正。

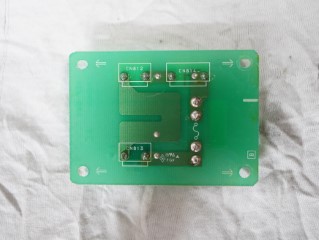

 スピーカー端子基板の半田修正。



















 ヒューズ基板の半田修正。

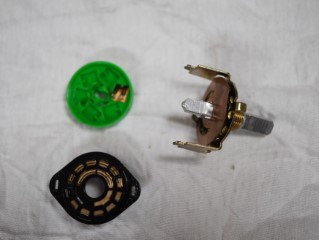

 セレクタースイッチの分解修理。



















 修理の終了したスイッチ取付けと、半田の修正。

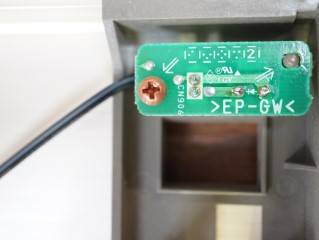

 LED基板の半田修正。

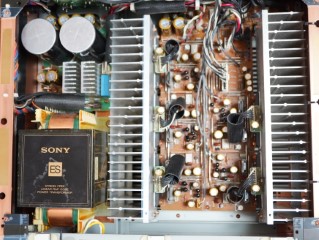

 部品交換が終了しました。マルチアンプでは珍しく、パワー部は
全チャンネルディスクリート構成の、高音質設計です。

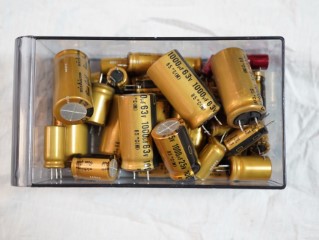

 交換部品です。

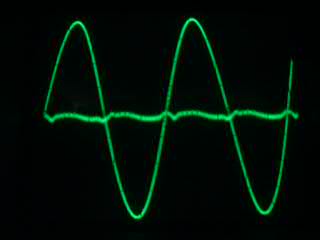

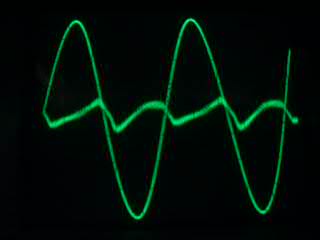

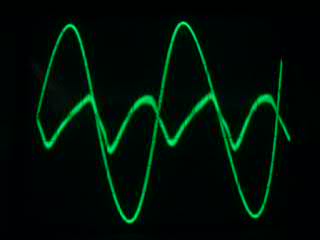

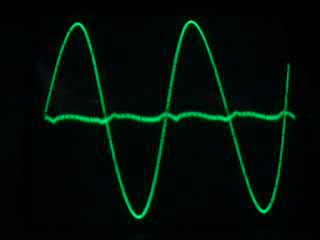

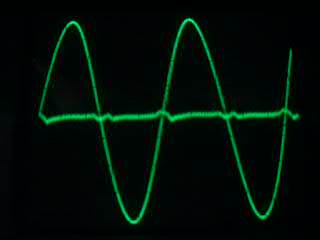

 歪みの測定です。

 FRONTーR

















 FRONTーL



















 REARーR



















 REARーL



















 CENTER

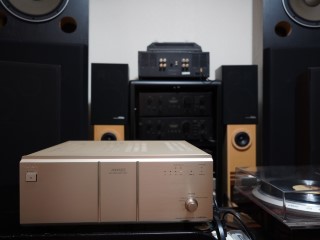

 試聴して完成です。












 修理完了です。
