故障内容
片ＣＨ音出ない。
原因
コンデンサー他の劣化。
処置
オーバーホール修理。
修理期間
９／１４〜９／２８

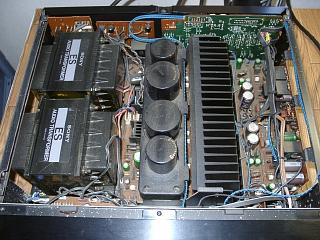

５５５シリーズでは、電源が一番強力なモデルです。
各基板を外して部品交換に入ります。

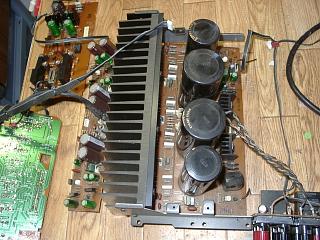

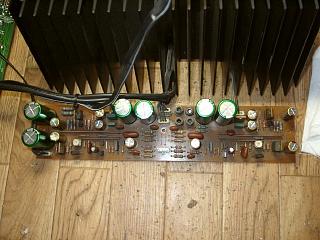

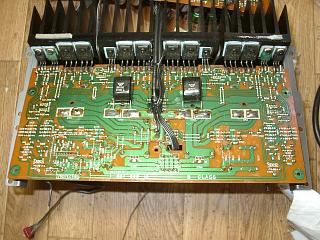

パワー段のコンデンサー交換と、半田の全修正。

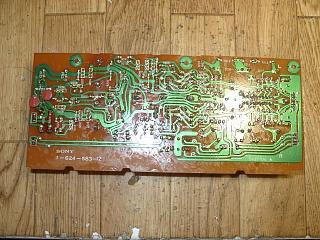

初段基板のコンデンサー交換と半田の修正。

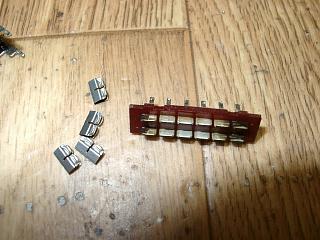

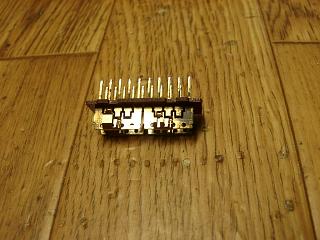

スライドＳＷは外して分解清掃します。
内部はかなりの汚れです。

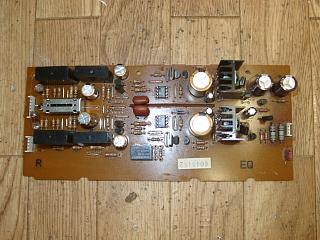

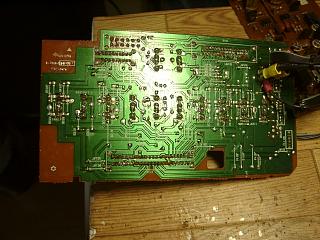

ＥＱ基板のコンデンサー交換と清掃の済んだＳＷ取付け。
半田もすべて修正します。

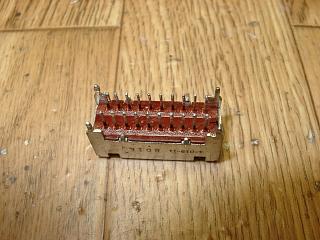

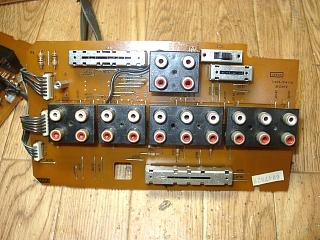

入出力基板のＳＷ分解清掃。
どれも真っ黒です。
こちらもかなりの汚れ。

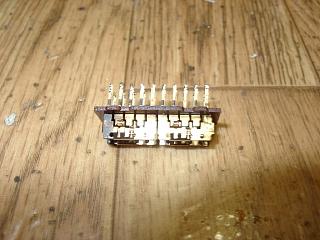

分解清掃の済んだＳＷ取付け、半田はすべてやり直し。
入出力基板の修理完了。

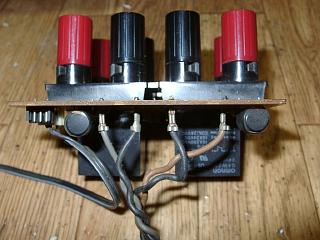

ＳＰ端子基板のリレー２個交換と半田の修正。端子の清掃。
フロントパネル部の修理に入ります。

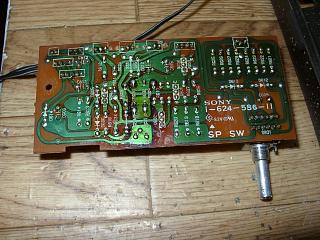

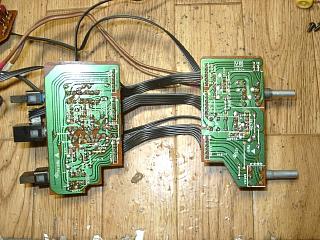

ＳＰセレクター基板の半田修正。
コンデンサー交換。

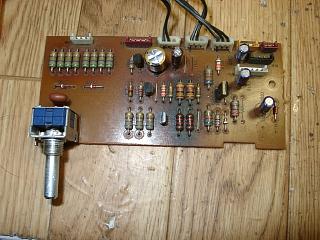

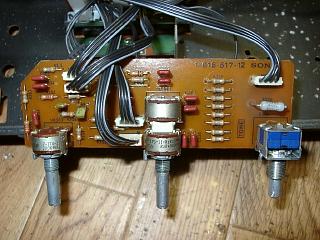

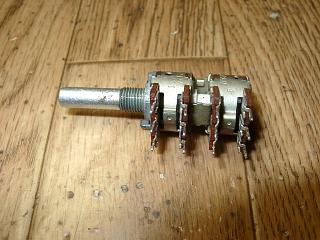

ＶＲ関係は基板より外して接点洗浄処理。
こちらも同様に洗浄処理。
洗浄の済んだＶＲ取付け。

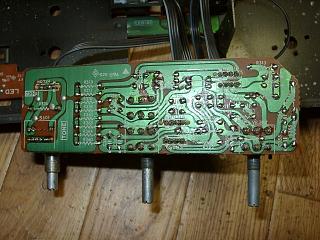

半田もすべてやり直し。

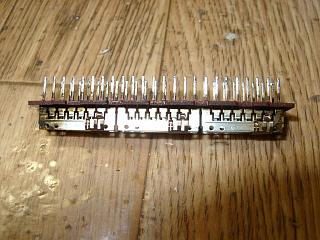

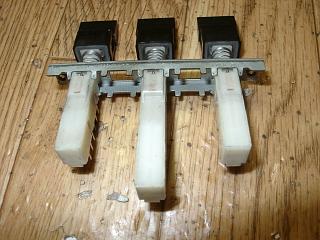

スライドＳＷは外して接点洗浄処理。

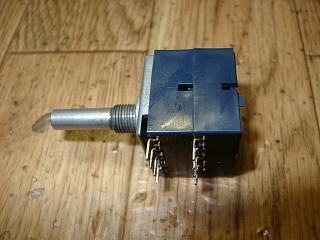

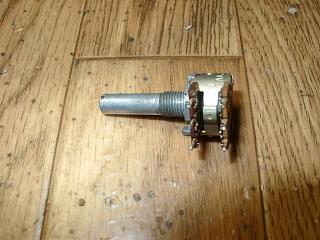

マスターＶＲも接点洗浄。
半田の全修正。

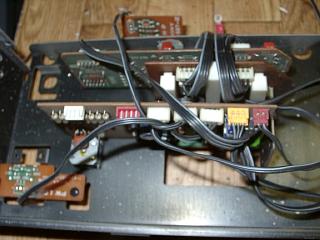

修理の済んだ基板を取付けていきます。

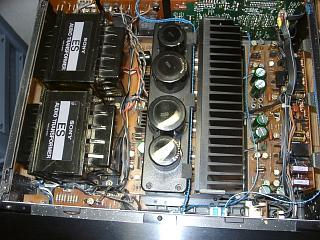

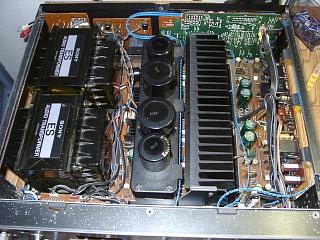

各基板の取付け完了。綺麗に配線します。
クリーニングの済んだパネルとツマミ取付け。

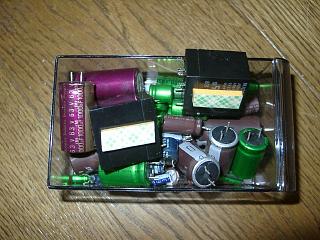

交換部品です。

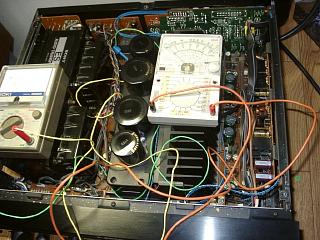

パワーアンプ部のバイアスとオフセット調整。
歪みの測定です。

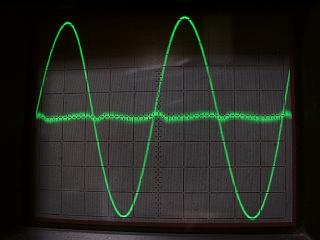

Ｒチャンネルです。綺麗です。

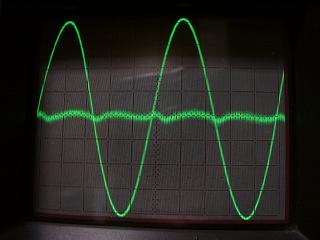

Ｌチャンネルです。残留ノイズも少なく非常に優秀。
ボンネット取付け、エージングに入ります。
試聴して完成です。音像が明確で躍動感のあるサウンド。

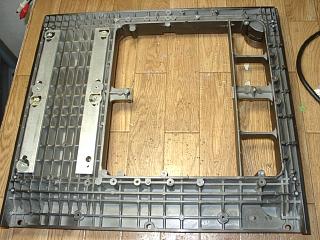

強力な電源回路と頑丈なシャーシーの効果がよく現れています。

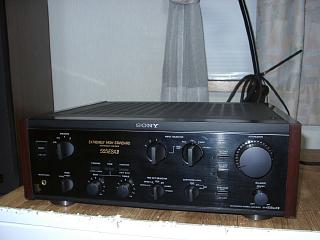

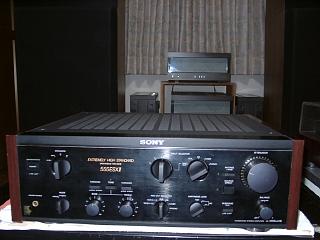

修理完了です。
