故障内容
音途切れ、歪み。ＴＡＰＥ切替スイッチ破損。
原因
部品劣化。接点接触不良。
処置
オーバーホール修理。
修理期間
２０２５年１１月９日〜１１日

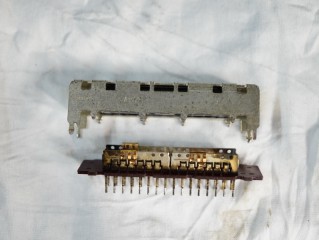

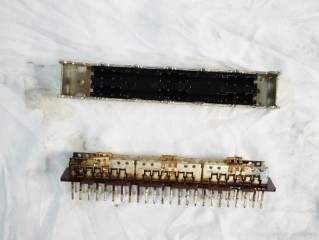

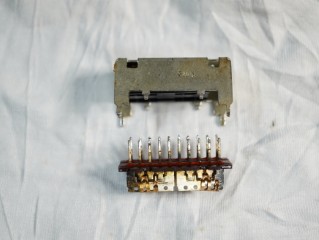

ＴＡＰＥセレクタースイッチの分解修理。

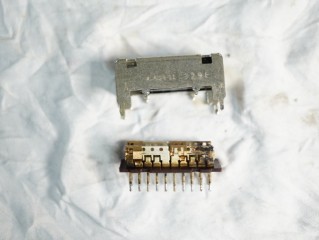

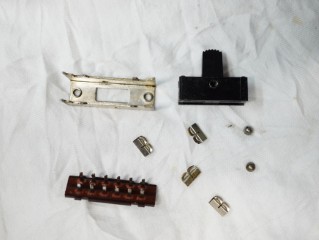

スライドスイッチの分解修理。
input-selectorスイッチの分解修理。
REC-SELECTORスイッチの分解修理。
修理の終了したスイッチ取付けと、半田の修正。
カートリッジセレクタースイッチの分解修理。

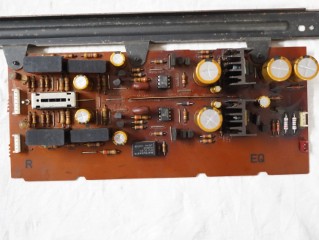

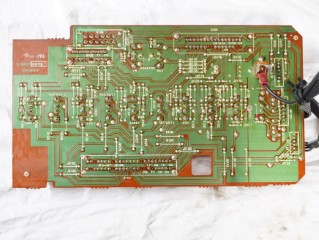

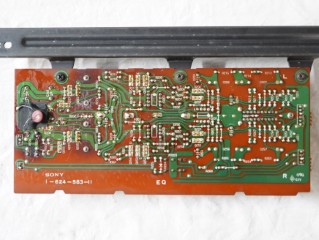

ＰＨＯＮＯ基板の部品交換と、修理の終了したスイッチ取付け。
半田の修正。

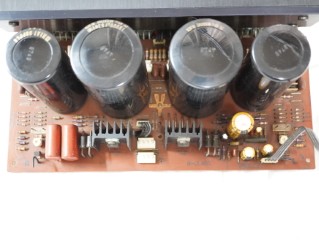

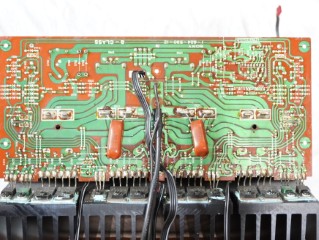

電源・パワー部終段基板の部品交換。
半田の修正。

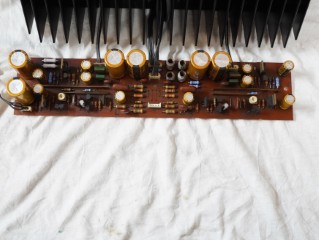

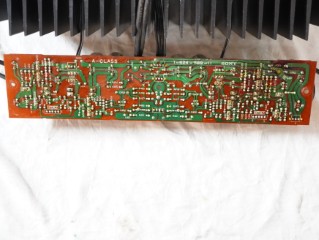

パワー部初段基板の部品交換。
半田の修正。

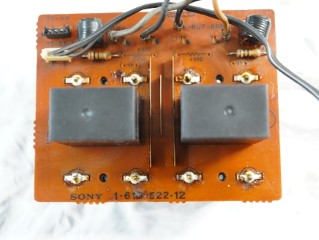

スピーカー端子基板の半田修正。

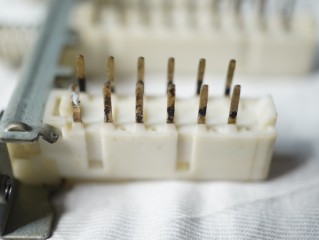

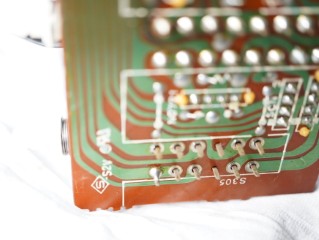

重大な不具合発見。トーンスイッチの半田がされていません。
外したスイッチを確認。半田メッキが付いていませんので、過去の
修理で、スイッチ交換した際の作業ミスと思われます。

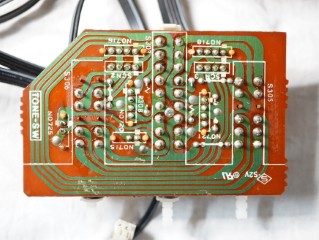

トーンスイッチの分解修理。
修理の終了したトーンスイッチ取付けと、半田の修正。

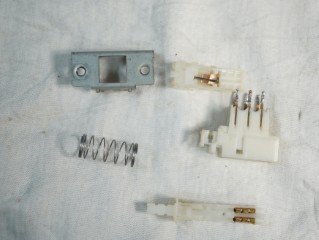

ＭＵＴＩＮＧ・SOURCE-DIRECTスイッチの分解修理。

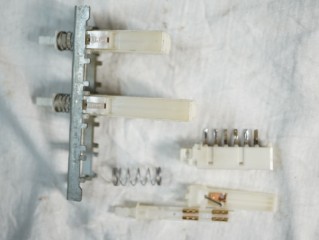

ＳＵＢＳＯＮＩＣスイッチの分解修理。
修理の終了したスイッチ取付けと、半田の修正。

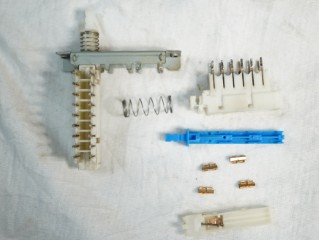

ＭＯＤＥスイッチの分解修理。

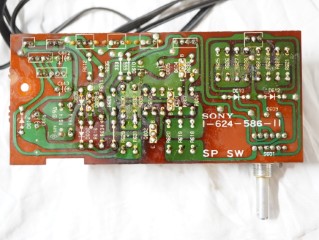

スピーカーセレクタースイッチの分解修理。

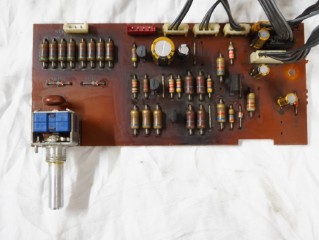

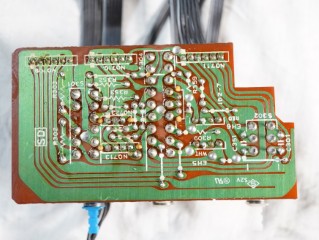

ＳＵＢ基板の部品交換と、修理の終了したスイッチ取付け。
半田の修正。
トーン・バランスボリュームの洗浄修理。

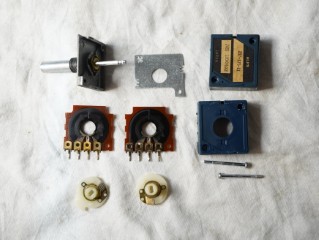

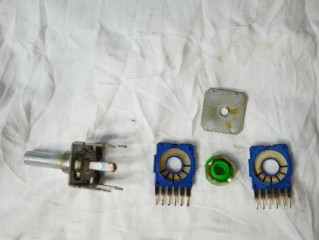

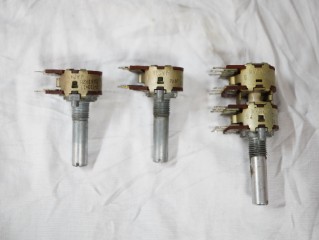

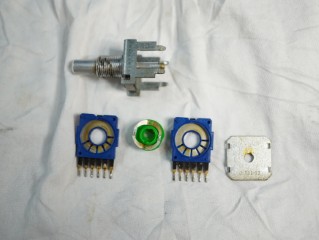

メインボリュームの分解修理。

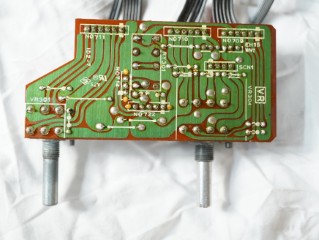

修理の終了したボリューム取付けと、半田の修正。
修理の終了したスイッチ・ボリューム取付けと、半田の修正。

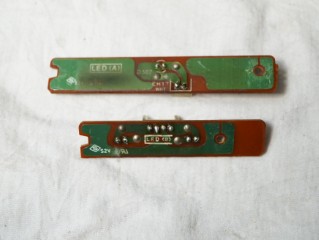

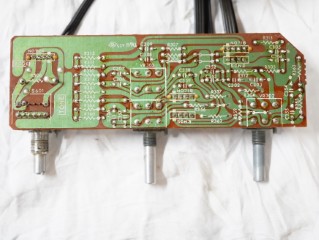

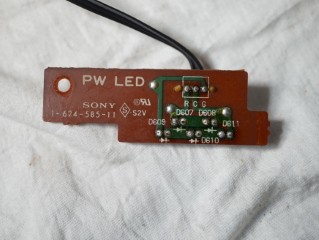

ＬＥＤ基板の半田修正。
ＬＥＤ基板の半田修正。

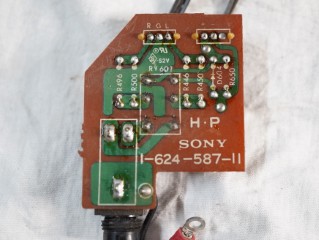

ＰＨＯＮＥ基板の半田修正。

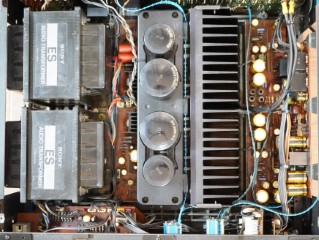

部品交換が終了しました。

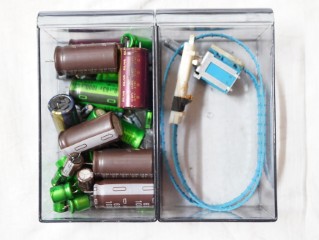

交換部品です。

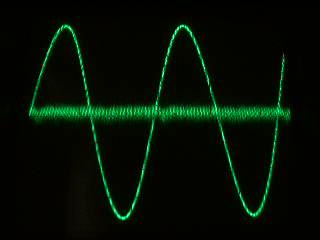

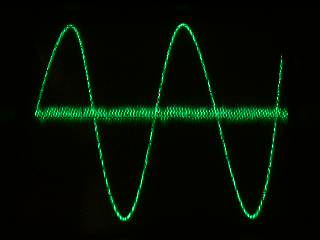

歪みの測定です。
Ｒチャンネルです。
Ｌチャンネルです。

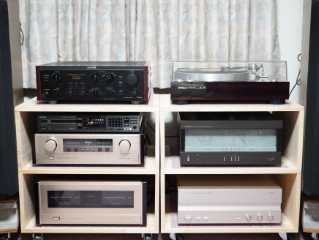

試聴して完成です。
修理完了です。
