故障内容
音出ない。
原因
コンデンサー他の劣化。
処置
オーバーホール修理。
修理期間
３／１４〜３／１６

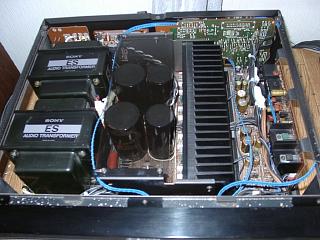

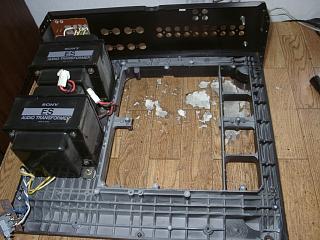

部品交換の為、各セクションの分解。

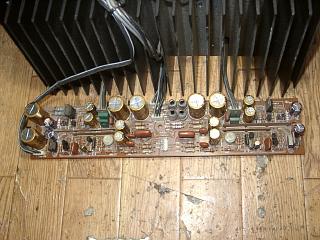

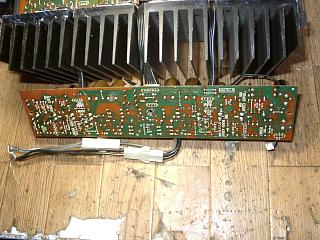

パワー部初段の部品交換。

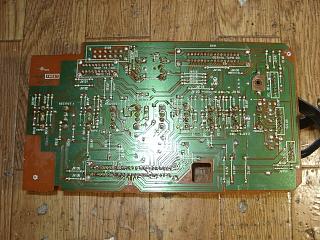

半田の全修正。

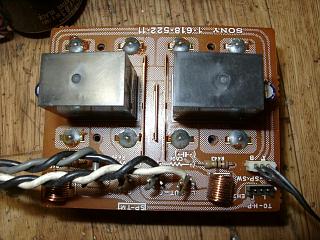

プロテクションリレーの交換。

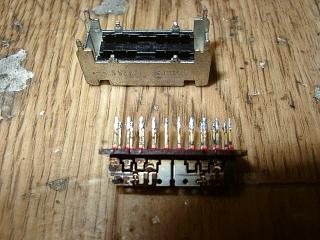

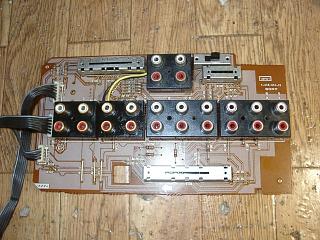

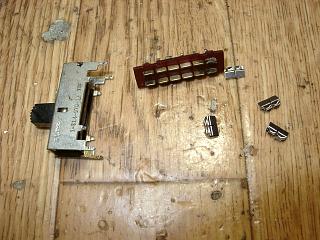

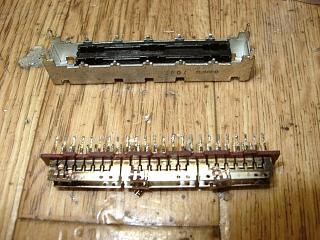

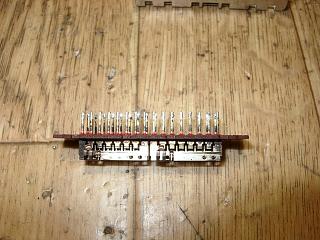

スライドＳＷ関係はすべて分解清掃します。
こちらもかなりの汚れです。
グリスが固着して接触不良が酷い状態です。

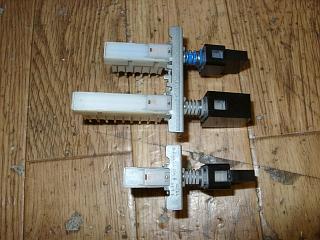

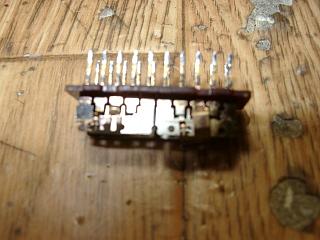

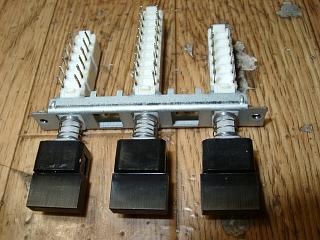

ファンクションＳＷも分解クリーニングします。
クリーニングの済んだＳＷ取り付け。

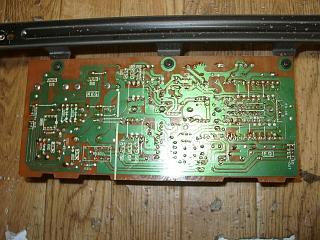

半田の全修正。

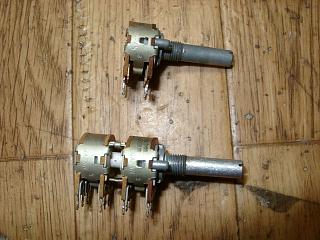

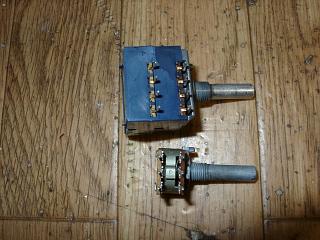

ＶＲ関係は取り外してから洗浄処理します。
ＳＷも洗浄処理実施。

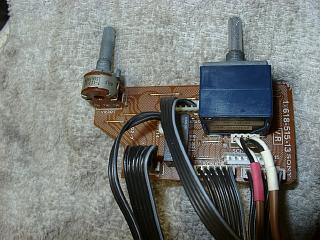

ＶＲ基板の部品交換と洗浄処理の済んだＶＲ取り付け。

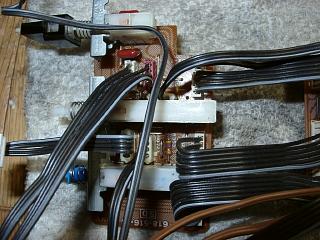

洗浄処理の済んだＳＷ取り付け。

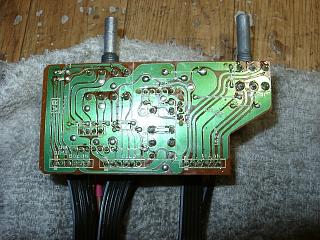

半田の全修正。

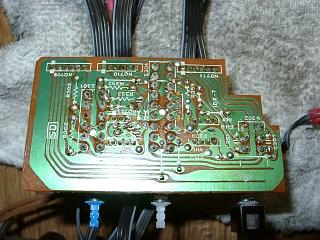

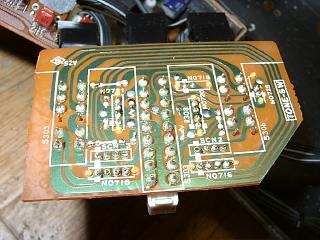

ＳＷ基板の半田修正。
トーンＶＲは取り外してから洗浄処理します。

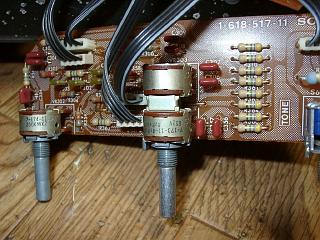

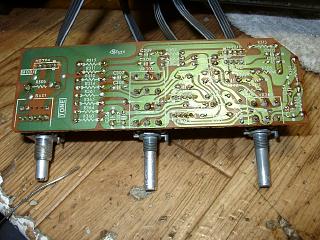

トーン基板の部品交換と洗浄処理の済んだＶＲ取り付け。
半田の全修正。

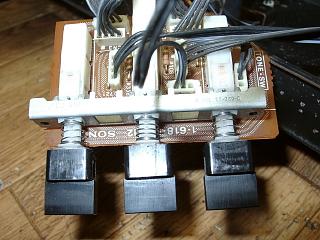

ＳＷの洗浄処理。
洗浄処理の済んだＳＷ取り付け。
半田の全修正。

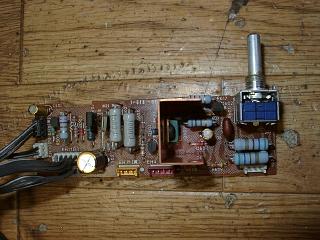

補助電源基板の部品交換。

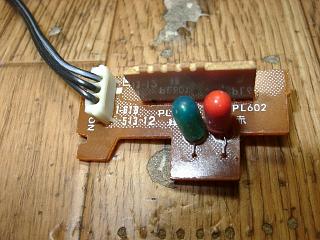

電源ランプの部品交換。
ＭＭ／ＭＣ切替ＳＷの分解清掃。

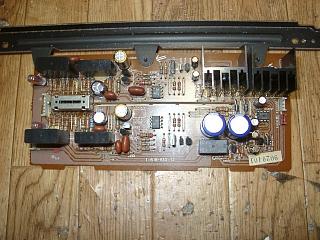

ＥＱ基板の部品交換。
半田の全修正。
すべての部品交換が終了しました。

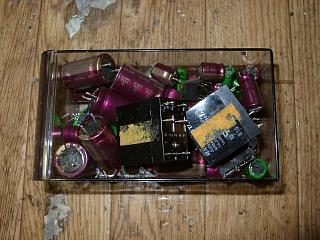

交換部品です。

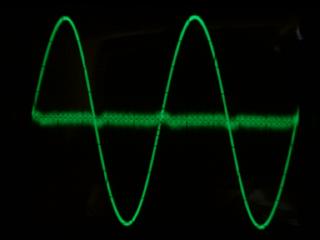

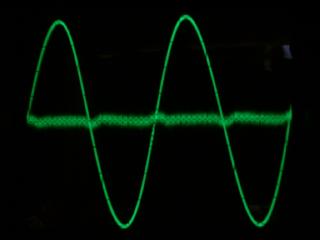

歪みの測定です。
Ｒチャンネルです。
Ｌチャンネルです。
エージングに入ります。

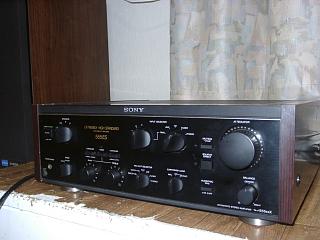

試聴して完成です。

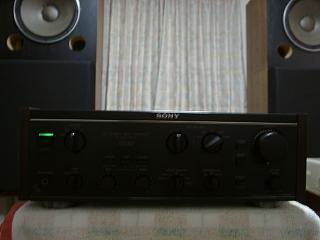

修理完了です。
