SONY TA−F555ESX No.2 修理の様子

故障内容

 歪み。

原因


 部品の劣化。

処置

 オーバーホール修理。

修理期間

 6/22〜6/24

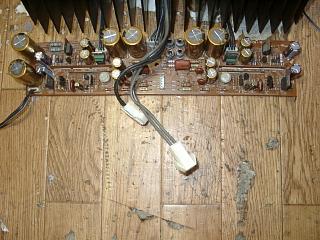

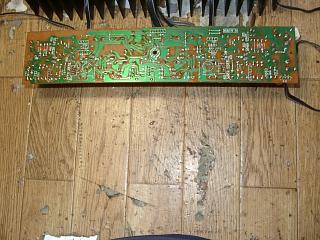

 パワー部初段の部品交換。

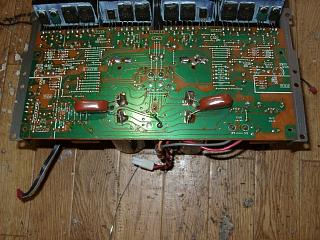

 半田の全修正。

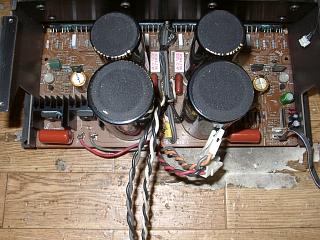

 パワー部の部品交換。



















 半田の全修正。

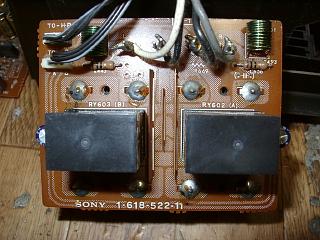

 プロテクションリレーの交換。

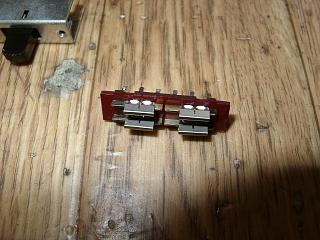

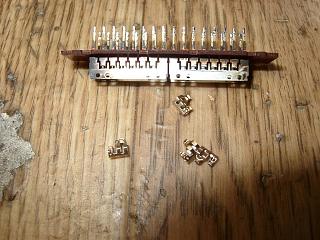

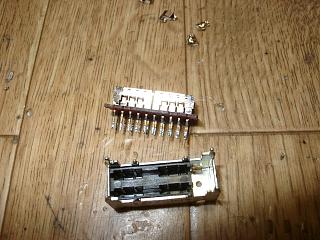

 スライドSW関係はすべて分解清掃します。

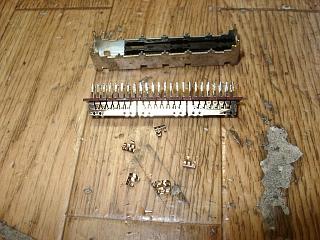

 こちらも、内部はかなりの汚れです。



















 内部はかなりの汚れです。



















 こちらも同様。

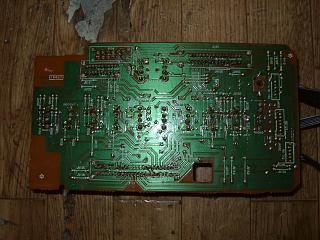

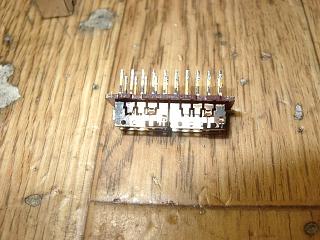

 修理の済んだSW取り付けと半田の修正。



















 PHONOセレクターSWも分解清掃。

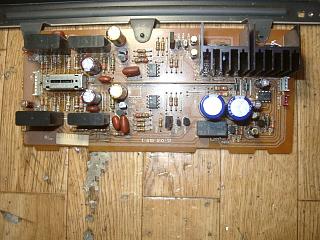

 EQ基板の部品交換。

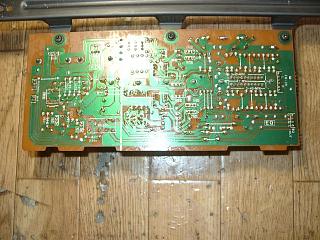

 半田の修正。

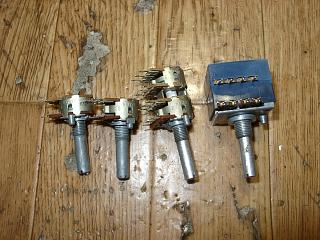

 VR関係は取り外してから洗浄処理します。

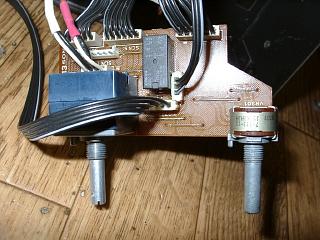

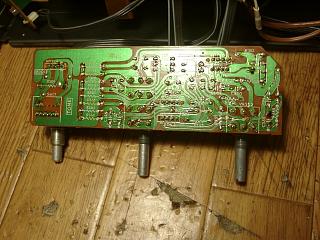

 修理の済んだVR取り付けと半田の修正。



















 修理の済んだVR取り付けと部品交換。

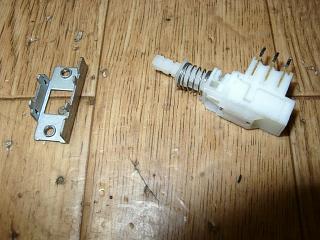

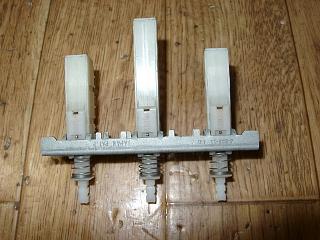

 プッシュSWも接触不良のため、分解清掃します。



















 こちらはかなり細かい作業となります。

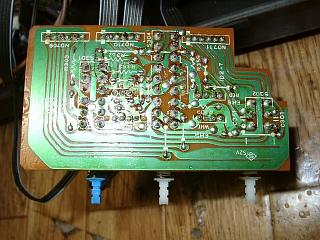

 修理の済んだSW取り付けと、半田の修正。

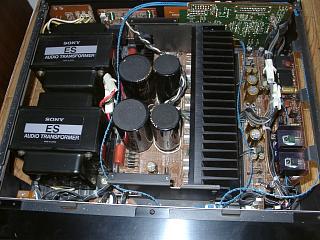

 すべての部品交換が終了しました。

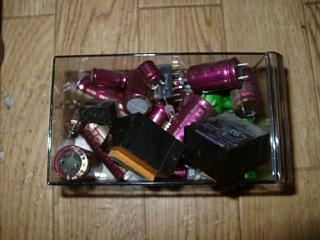

 交換部品です。

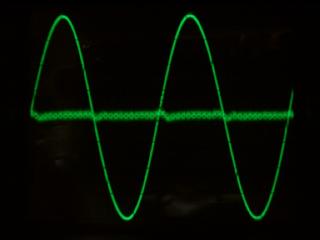

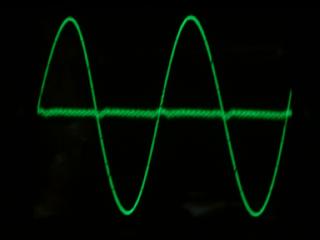

 歪みの測定です。

 Rチャンネルです。シンプルなパワーアンプ回路ですが、SW歪みも
極小で、非常に優秀です。
















 Lチャンネルです。



















 エージング中。



















 試聴して完成です。

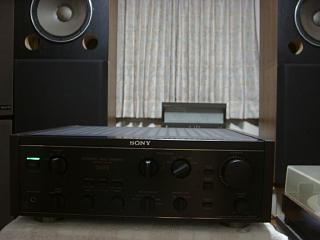

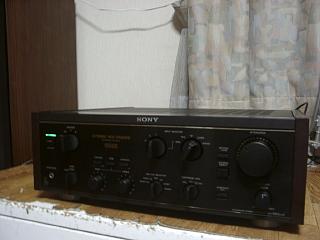

 修理完了です。
