ＳＯＮＹ　ＴＡ−Ｆ５５５ＥＳＲ　修理の様子

故障内容

　ガリ、歪み多い。

原因

　部品劣化。

処置

　オーバーホール修理。

修理期間

　１／７〜１／９

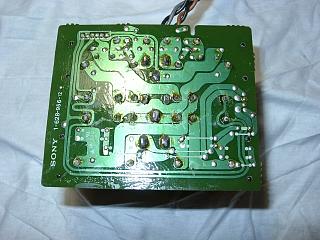

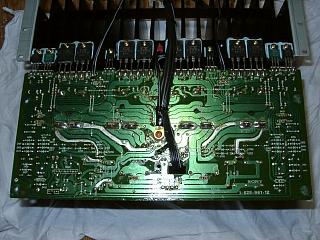

　パワー部の部品交換。



















　半田の全修正。



















　ＳＷは分解清掃します。

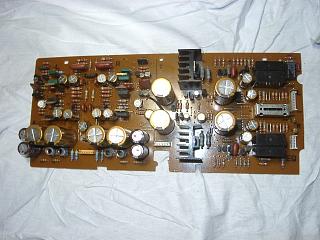

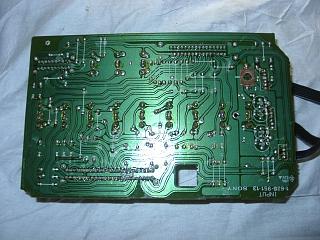

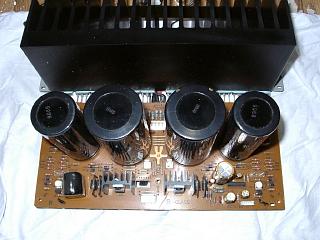

　パワー部初段、ＥＱアンプの部品交換。



















　半田の全修正。

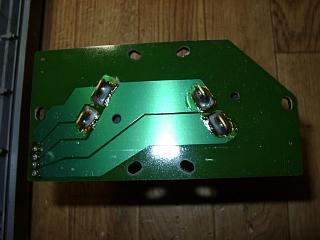

　ＳＰ端子基板の部品交換。



















　半田の全修正。

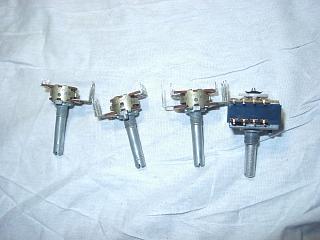

　ＶＲは取り外してから洗浄処理します。

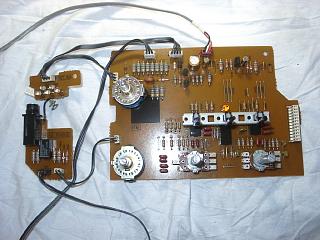

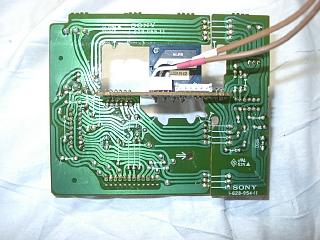

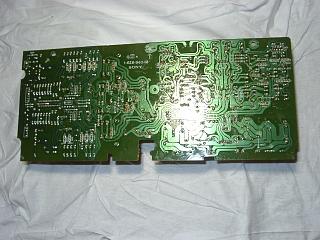

　トーン基板の部品交換と、修理の済んだＶＲ取り付け。

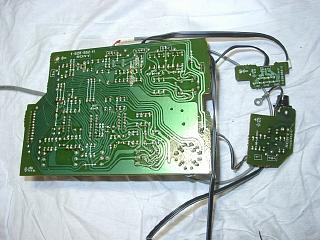

　半田の全修正。



















　ＶＲ基板の半田修正と、修理の済んだＶＲ取り付け。

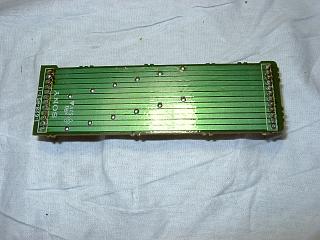

　中継基板の半田修正。

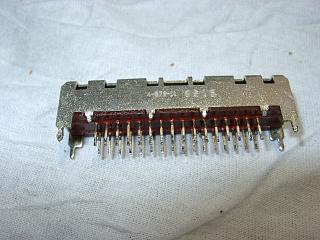

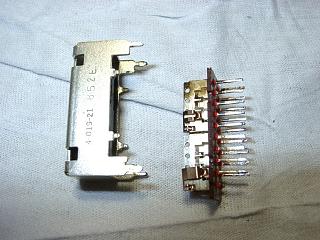

　セレクターＳＷも分解清掃します。

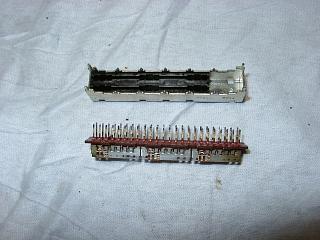

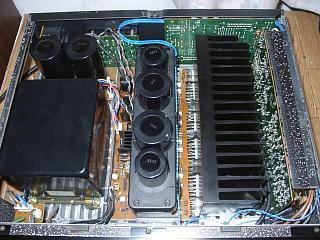

　内部は汚れが酷い状態です。

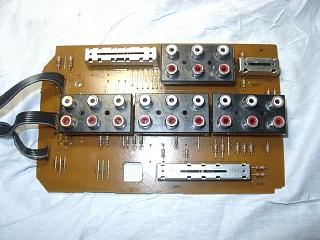

　修理の済んだＳＷ取り付け。



















　半田の全修正。

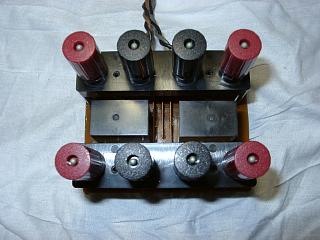

　ブロックコンデンサー基板の半田修正。



















　すべての部品交換が終了しました。

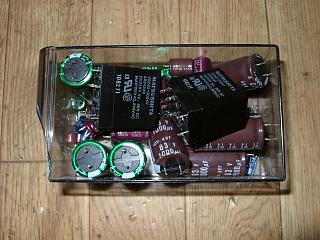

　交換部品です。

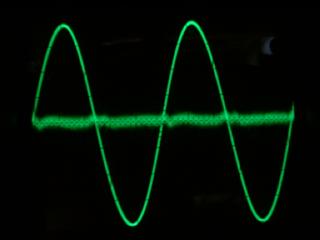

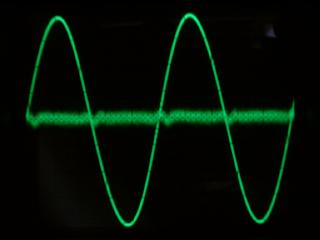

　歪みの測定です。
　
　Ｒチャンネルです。

















　Ｌチャンネルです。



















　エージング中。

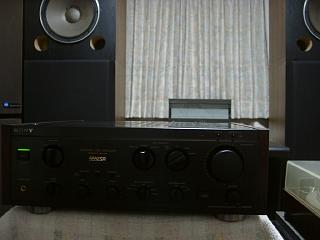

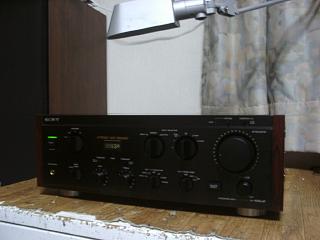

　試聴して完成です。


















　修理完了です。
