ＳＯＮＹ　ＴＡ−Ｆ５５５ＥＳＬ　修理の様子

故障内容

　盛大な歪み。

原因

　コンデンサー、他の劣化。

処置

　オーバーホール修理。

修理期間

　２／２〜２／２５

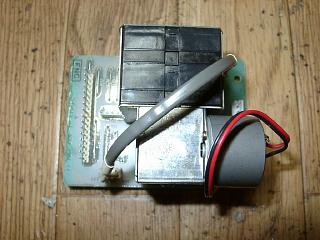

　リモートファンクションＳＷの分解清掃。



















　フロント部を取り外し、内部の清掃と部品交換に入ります。

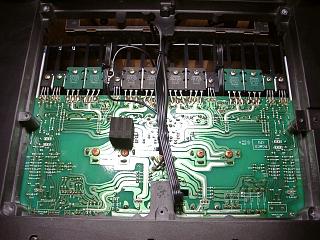

　パワー段は、高耐圧ＭＯＳ−ＦＥＴをパラで使用し、優れた音質を
誇ります。

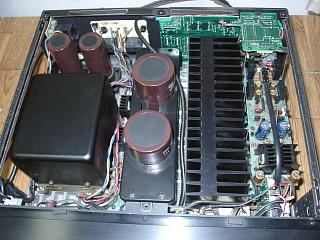

　電源回路は、巨大トランスと低ＥＳＲブロックコンデンサー搭載。

　かなり贅沢な造りです。同価格帯の現行製品とは比較になりません！












　ＥＱアンプは、ＦＥＴとＯＰアンプを使用し、シンプルな回路構成で優れた
特性と音質を実現しています。

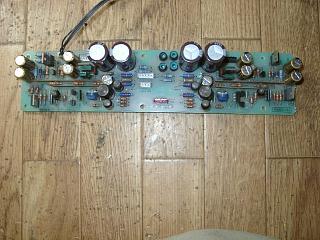

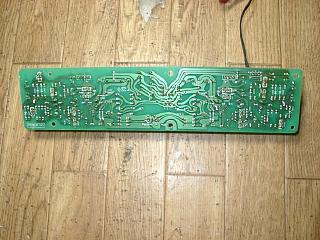

　メイン基板の部品交換と半田の修正。

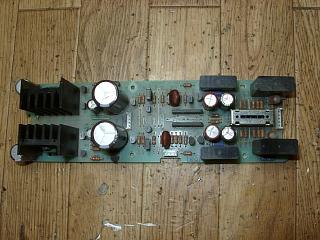

　パワー部初段基板の部品交換。



















　半田の全修正。

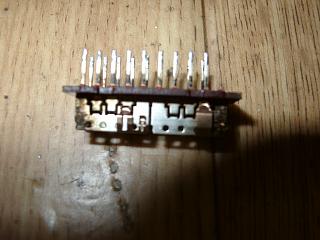

　スライドＳＷは分解清掃します。


















　

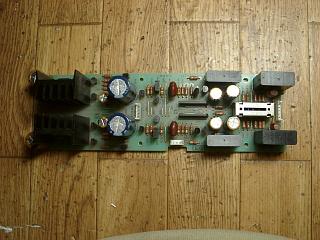

　ＥＱ基板の部品交換。

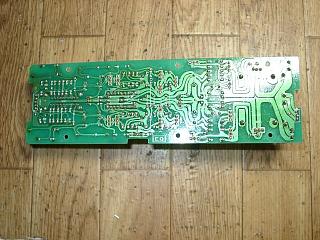

　半田の修正。

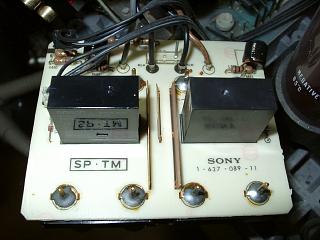

　プロテクションリレーの交換。

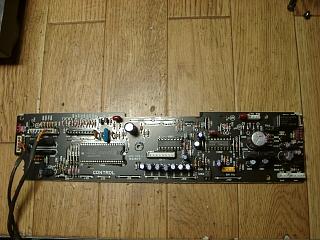

　ファンクションロジック基板の部品交換。

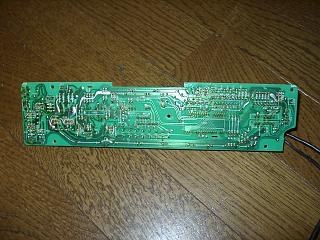

　半田の修正。



















　部品交換が終了しました。



















　歪みの測定です。

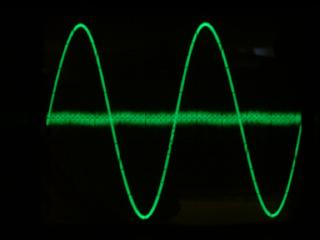

　Ｒチャンネルです。ＭＯＳ−ＦＥＴアンプとしては、恐ろしく低歪み。

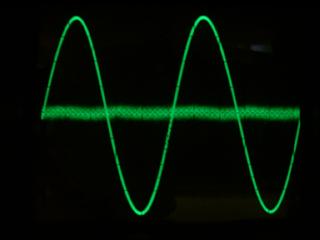

　Ｌチャンネルです。

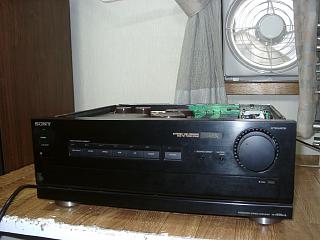

　エージング中。



















　試聴して完成です。

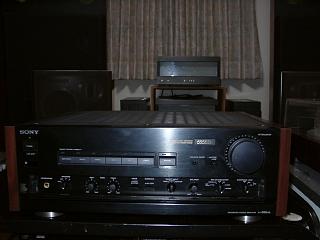

　修理完了です。
