故障内容
音出ない。
原因
部品劣化、接点接触不良。
処置
オーバーホール修理。
修理期間
２０２３年８月２２日〜２４日

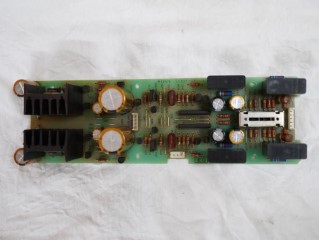

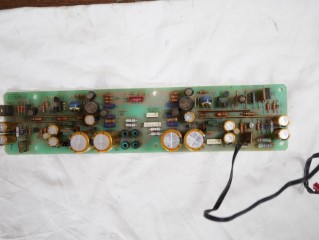

パワー部初段基板の部品交換。
半田の修正。

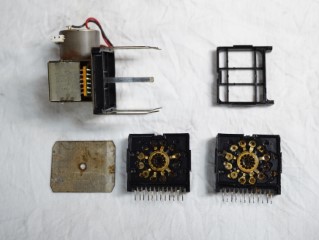

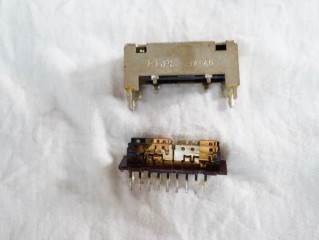

ＰＨＯＮＯセレクタースイッチの分解修理。
ＰＨＯＮＯ基板の部品交換と、修理の終了したスイッチ取付け。
半田の修正。

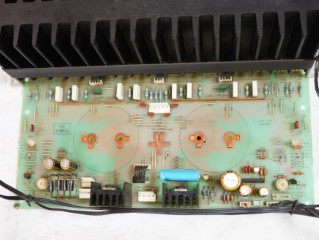

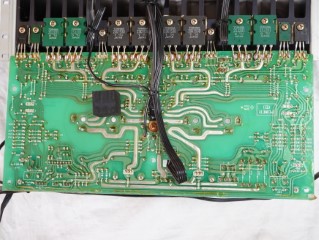

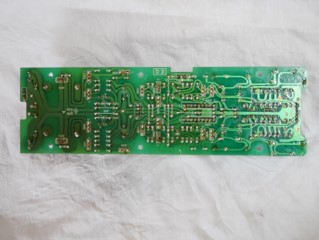

パワー部終段基板の部品交換。
半田の修正。

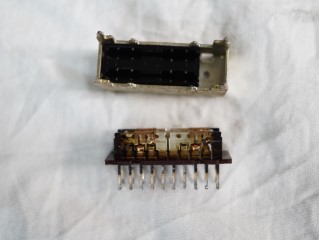

リモートセンシングスイッチの分解修理。
修理の終了したスイッチ取付けと、半田の修正。
セレクタースイッチの分解修理。
修理の終了したセレクタースイッチ取付けと、半田の修正。

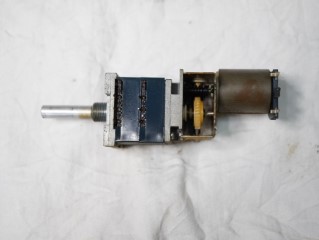

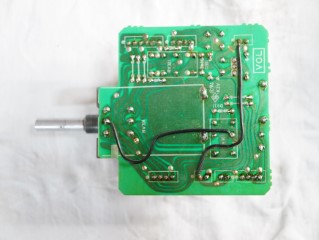

メインボリュームの洗浄修理。
修理の終了したメインボリューム取付けと、半田の修正。

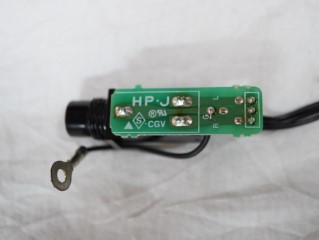

ＰＨＯＮＥ基板の半田修正。

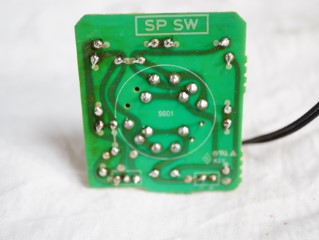

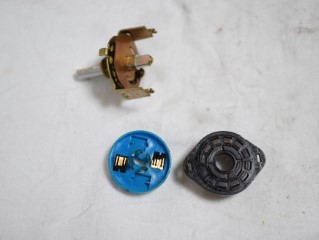

ロータリースイッチの分解修理。
修理の終了したロータリースイッチ取付けと、半田の修正。

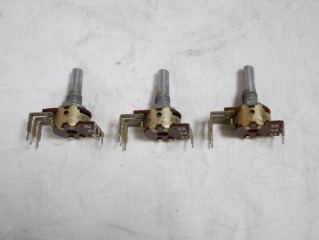

トーン・バランスボリュームの洗浄修理。

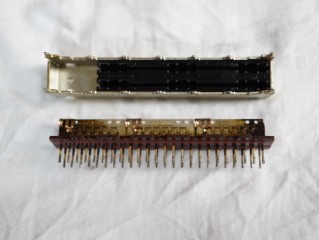

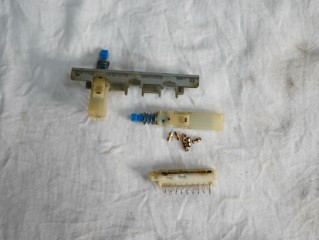

プッシュスイッチの分解修理。

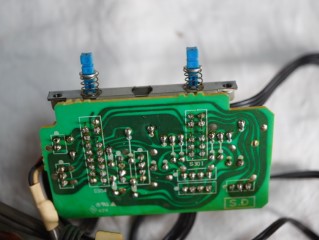

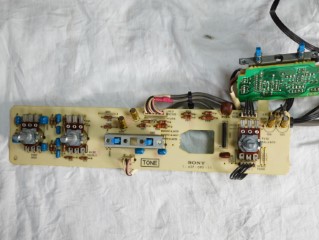

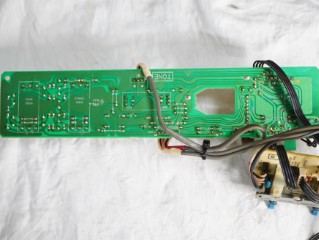

トーン基板の部品交換と、修理の終了したスイッチ・ボリューム取付け。
半田の修正。
修理の終了したスイッチ取付けと、半田の修正。

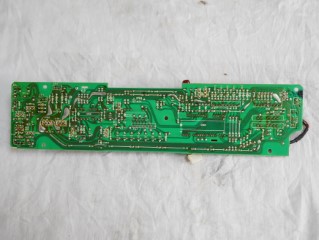

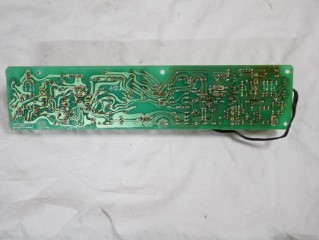

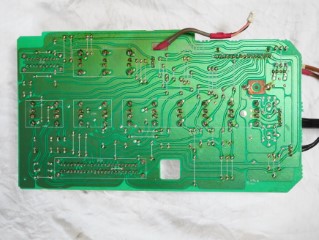

ロジック基板の半田修正。

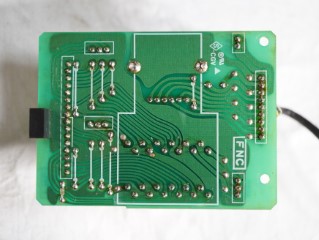

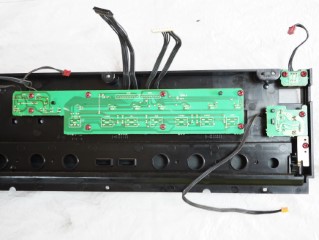

フロントパネル基板の半田修正。

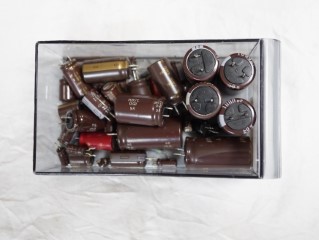

交換部品です。

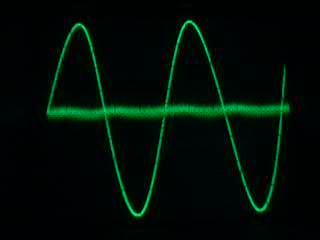

歪みの測定です。
Ｒチャンネルです。
Ｌチャンネルです。
試聴して完成です。

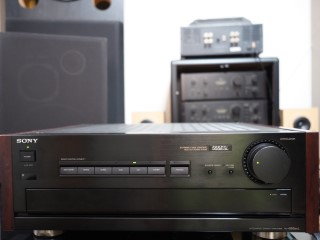

修理完了です。
