ＳＯＮＹ　ＴＡ−Ｆ５５５ＥＳＪ　修理の様子

故障内容

　整備のご依頼。

原因

　コンデンサー、他の劣化。

処置

　オーバーホール修理。

修理期間

　６／１〜７／２


　ＶＲ関係は基板より外してから洗浄処理します。

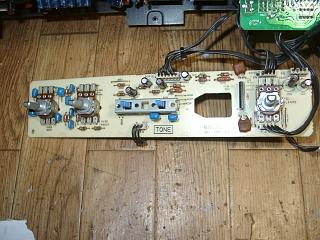

　ＴＯＮＥ基板の部品交換。



















　半田の修正。

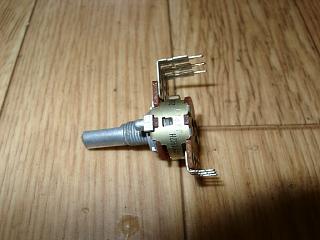

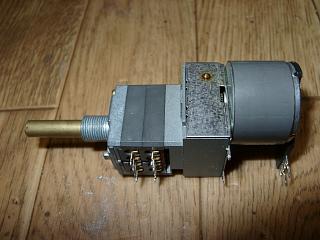

　メインＶＲも取り外してから洗浄処理。

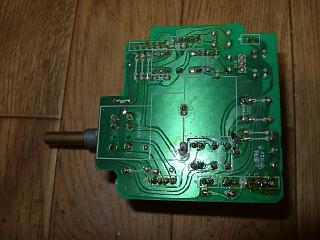

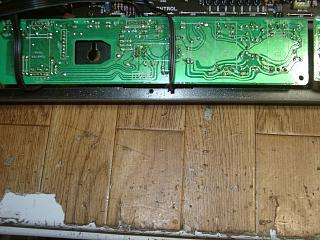

　ＶＲ基板の半田修正。

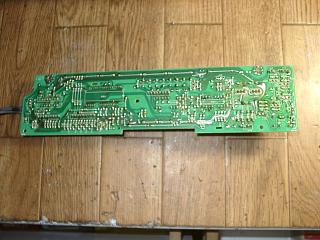

　ロジック基板の半田修正。

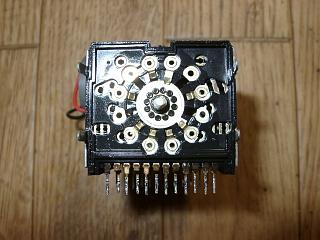

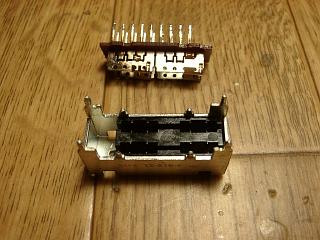

　ＳＷは分解して清掃します。内部はやはり真っ黒。

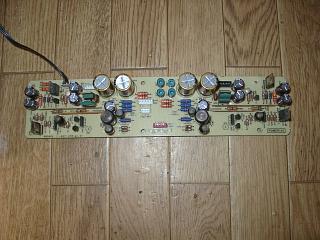

　PHONOイコライザー基板の部品交換。

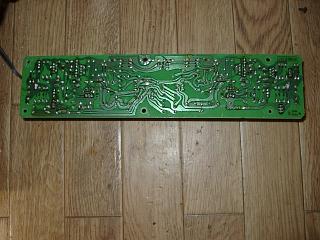

　半田の全修正。

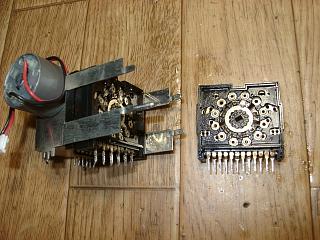

　ファンクションＳＷも分解清掃します。



















　洗浄後に組み上げ。

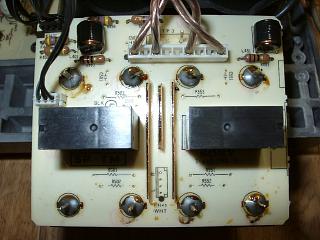

　プロテクションリレー２個交換。

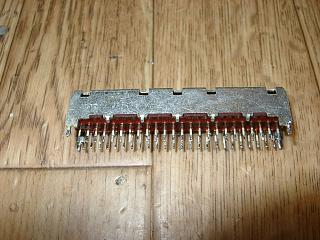

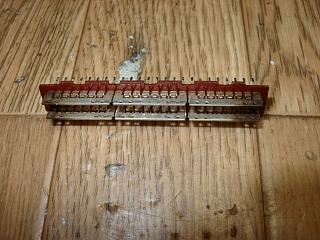

　スライドＳＷ分解清掃。



















　内部はやはり汚れています。

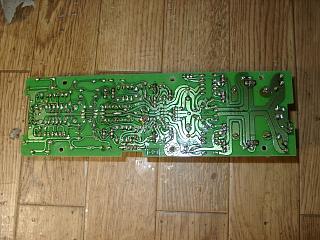

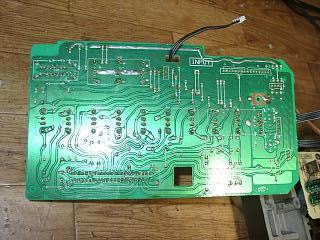

　入力基板の半田修正。

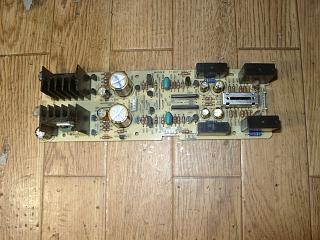

　パワー段の部品交換。



















　半田の修正。

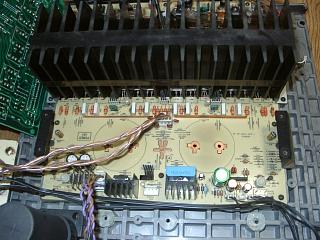

　パワーステージの部品交換と半田修正。

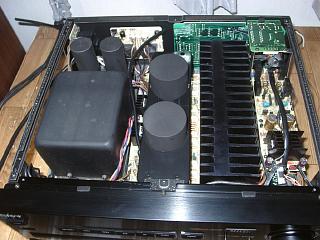

　すべての部品交換が終了しました。

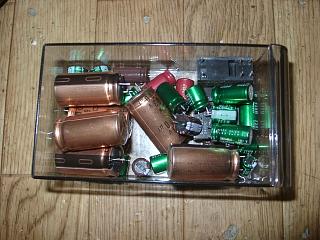

　交換部品です。



















　歪みの測定に入ります。

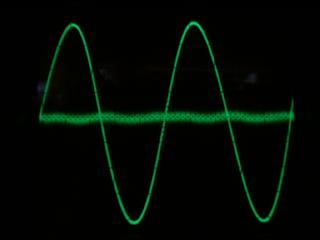

　Ｒチャンネルです。非常に低歪みです。

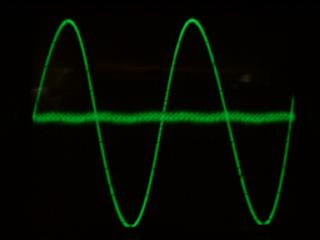

　Ｌチャンネルです。



















　エージング中。



















　試聴して完成です。

　非常にしっかりしたシャーシーの効果で、音質も大変優れています。

　

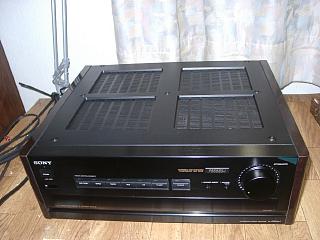

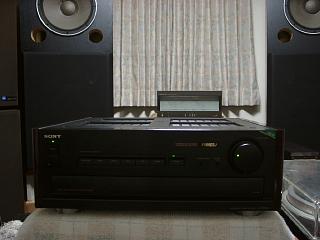

　修理完了です。
