故障内容
音出ない。
原因
コンデンサー、他の劣化による歪み。
処置
オーバーホール修理。
修理期間
５／２１〜５／２４

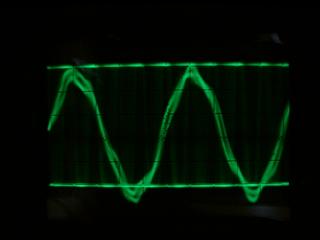

音が出ない現象は再現しませんが、Ｌチャンネルは完全に
歪んでいます。
この歪みは回路に異常が発生していることを示しています。

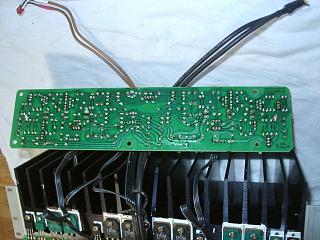

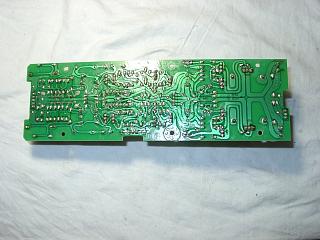

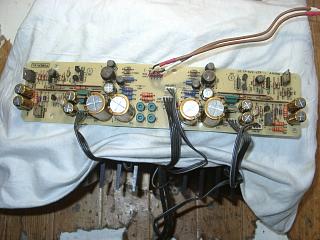

パワー部、初段基板の部品交換。
半田の全修正。

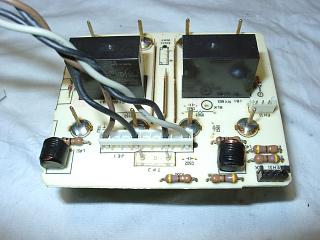

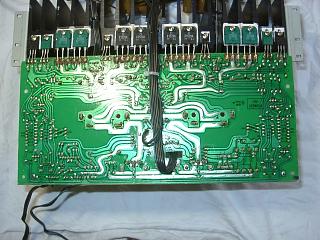

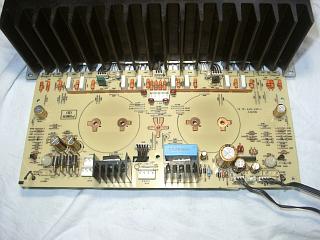

パワー・電源部の部品交換。
半田の全修正。
プロテクションリレー交換。
SW関係は、すべて分解清掃します。

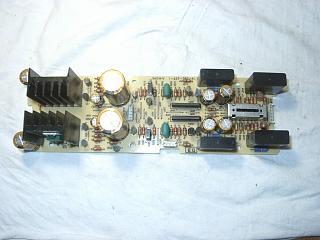

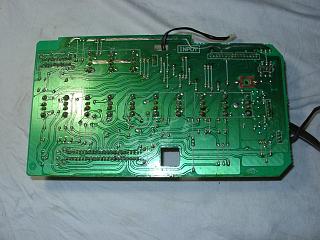

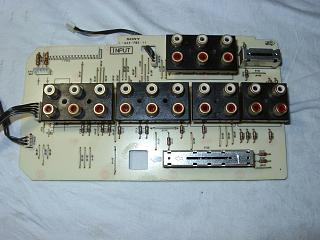

ＥＱ基板の部品交換。
半田の全修正。

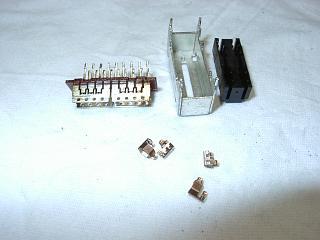

スライドＳＷの分解清掃。

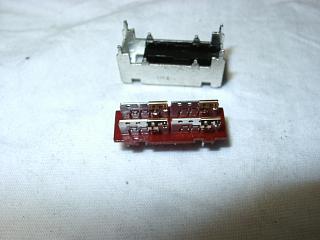

修理の済んだＳＷ取り付け。
半田の全修正。

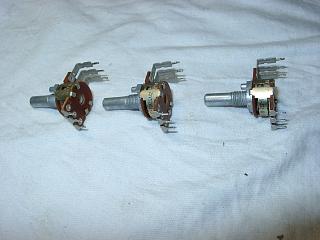

ＶＲ関係は、取り外してから洗浄処理します。

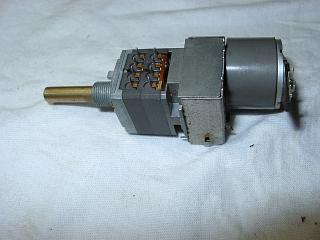

メインＶＲも洗浄処理。

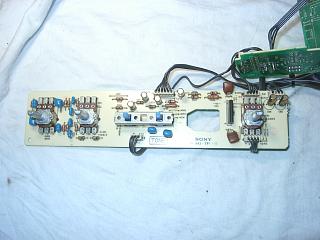

トーン基板の部品交換と、修理の済んだＶＲ取り付け。
半田の全修正。

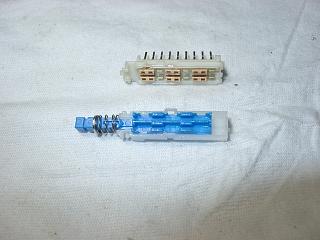

プッシュＳＷも分解清掃します。

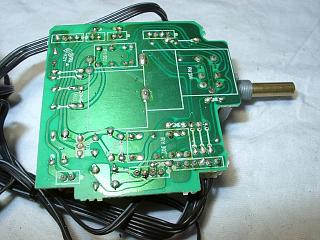

修理の済んだＶＲ取り付けと、半田の全修正。

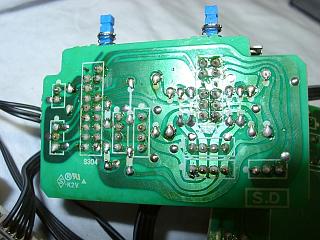

修理の済んだＳＷ取り付けと、半田の全修正。

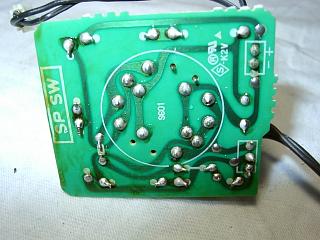

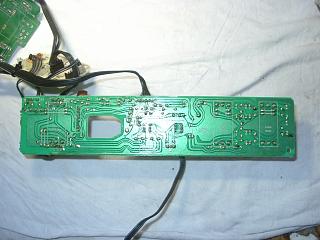

ＳＷ基板の半田修正。

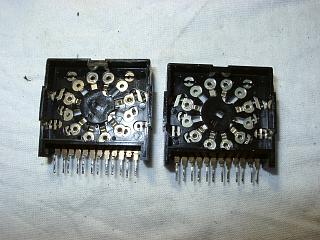

ファンクションＳＷの分解清掃。
修理の済んだファンクションＳＷ取り付けと、半田の全修正。

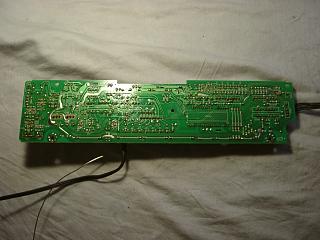

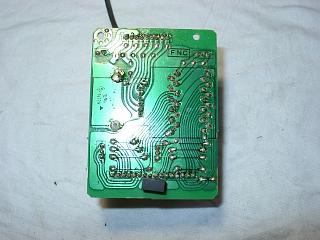

ロジック基板の半田修正。

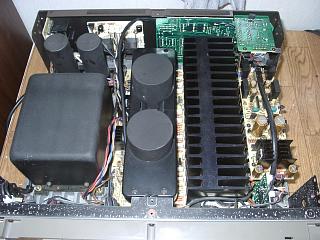

全ての部品交換が終了しました。

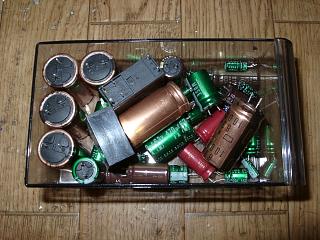

交換部品です。

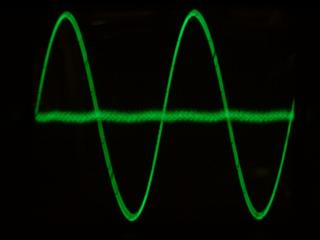

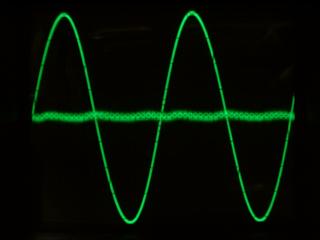

歪みの測定です。
Ｒチャンネルです。
Ｌチャンネルです。
エージングに入ります。
試聴して完成です。

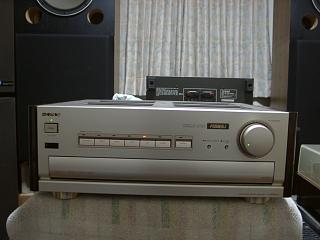

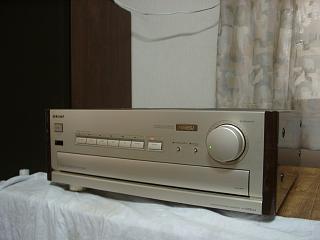

修理完了です。
