ＴＡ−Ｆ３３３ＥＳX　修理の様子

故障内容

　音質劣化。

原因
　
　コンデンサー他の劣化。

処置
　
　オーバーホール修理。

修理期間

　６／３〜６／４

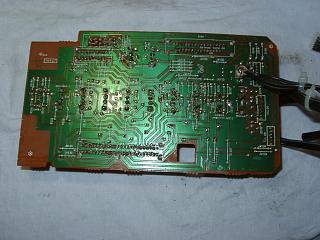

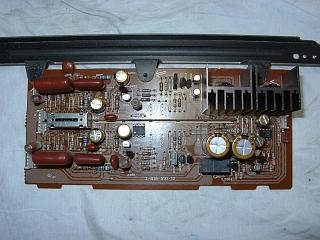

　パワー部初段の部品交換。

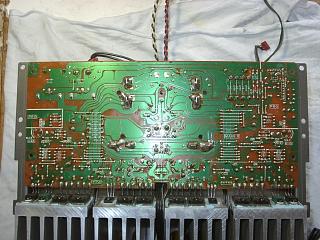

　半田の全修正。

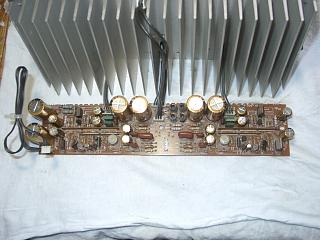

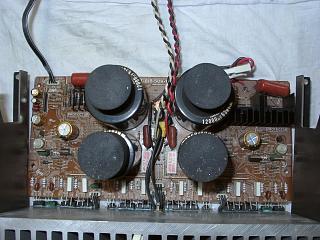

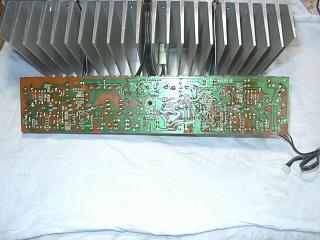

　電源・パワー部終段の部品交換。



















　半田の全修正。

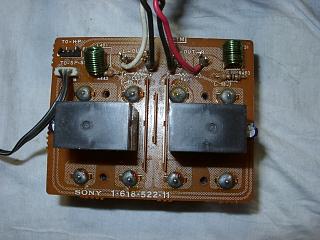

　プロテクションリレー交換。



















　ＳＷ関係は、すべて分解清掃します。

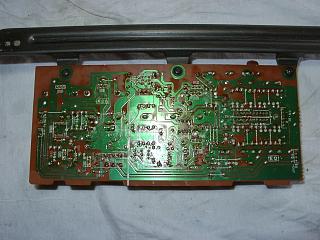

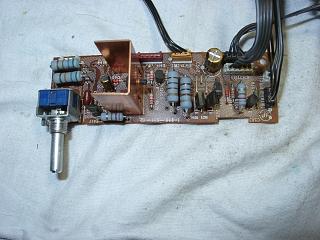

　ＰＨＯＮＯイコライザー部の部品交換。



















　半田の全修正。

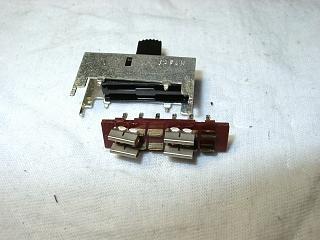

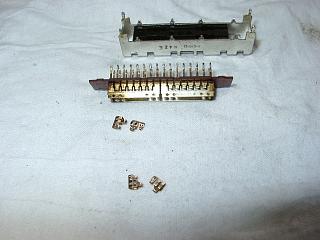

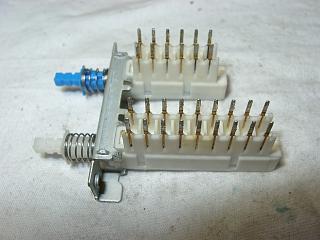

　ＳＷの分解清掃。

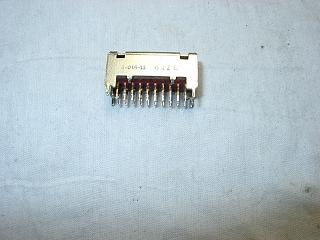

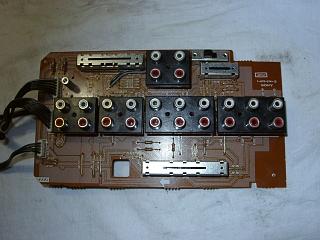

　修理の済んだＳＷ取り付け。



















　半田の全修正。

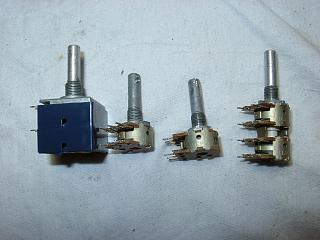

　ＶＲ関係は、取り外してから洗浄処理します。

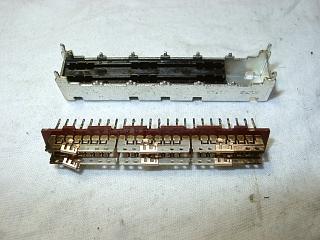

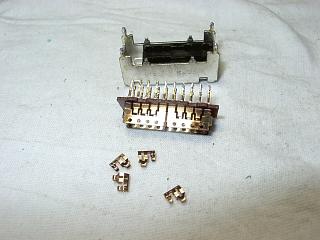

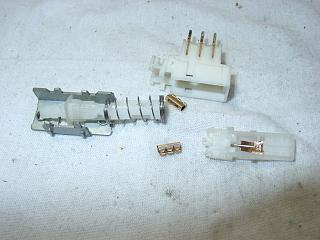

　ＳＷの分解清掃。

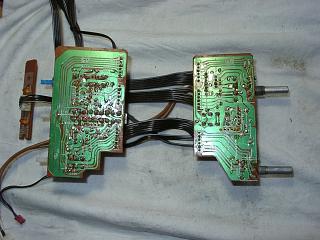

　修理の済んだＳＷ、ＶＲ取り付けと、半田の全修正。

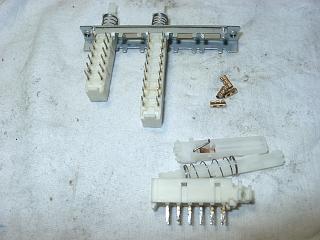

　トーンＳＷの分解清掃。



















　修理の済んだＳＷ、ＶＲ取り付けと、半田の全修正。

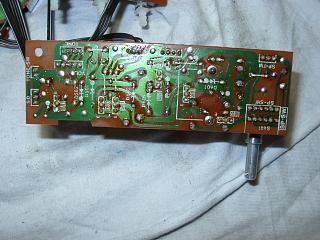

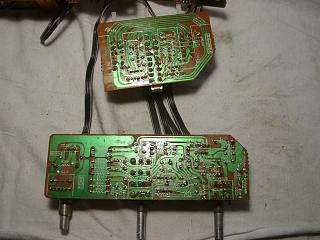

　ＳＵＢ基板の部品交換。



















　半田の全修正。

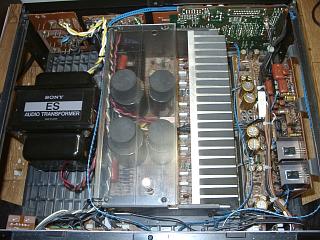

　すべての部品交換が終了しました。

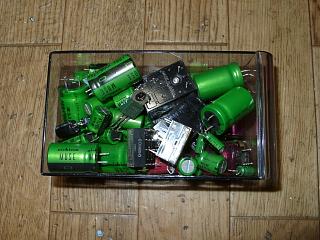

　交換部品です。

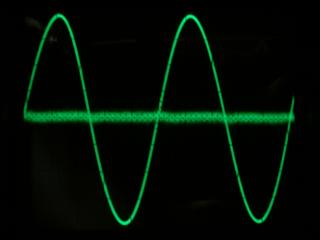

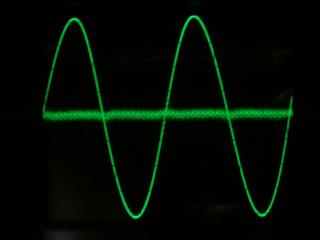

　歪みの測定です。

　Ｒチャンネルです。非常に優秀です。

















　Ｌチャンネルです。



















　エージング開始。

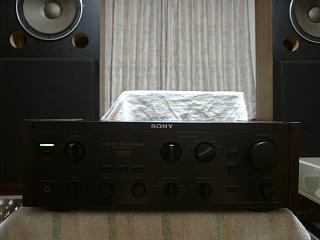

　試聴して完成です。

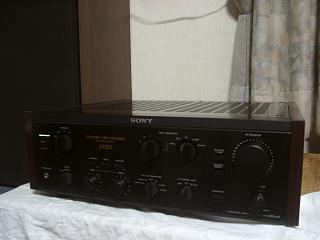

　修理完了です。
