故障内容
接点歪み。
原因
部品劣化、接点接触不良。
処置
オーバーホール修理。
修理期間
２０２５年１月２８日〜３１日

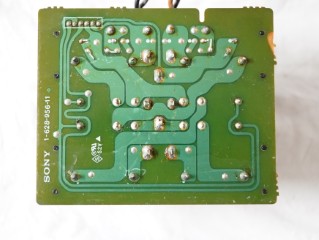

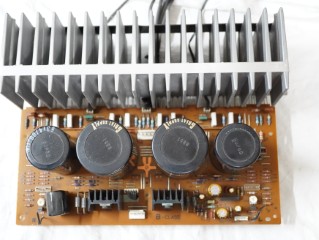

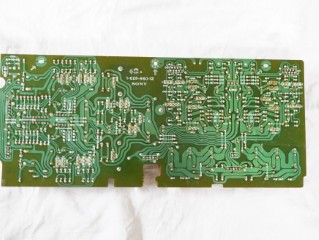

パワー部終段基板の部品交換。

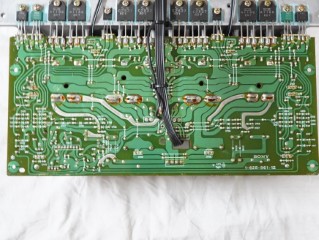

半田の修正。

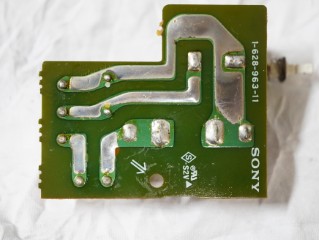

スピーカー端子基板の半田修正。

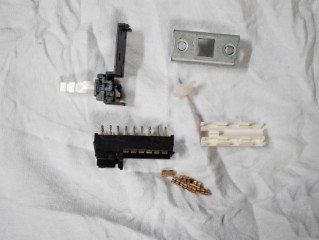

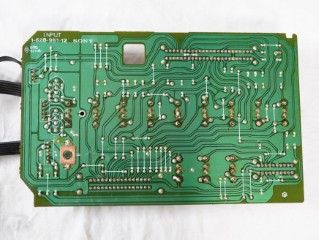

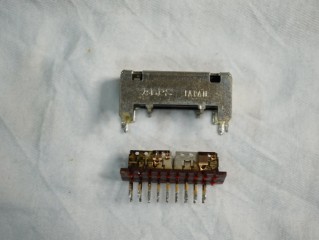

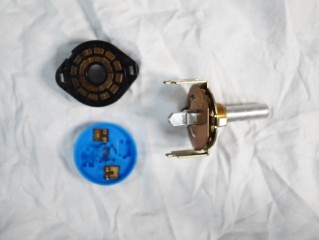

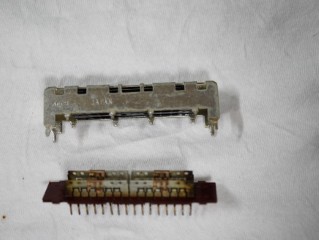

ＩＮＰＵＴセレクタースイッチの分解修理。

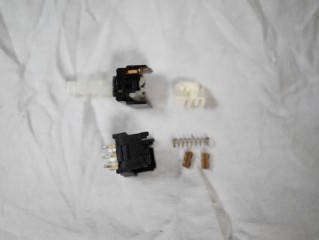

ＤＩＲＥＣＴスイッチの分解修理。

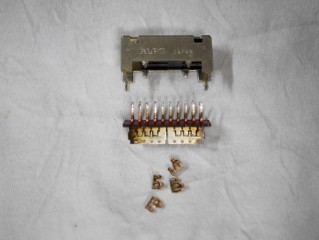

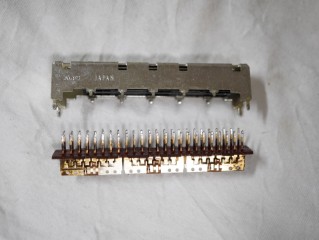

ＲＥＣセレクタースイッチの分解修理。
修理の終了したスイッチ取付けと、半田の修正。

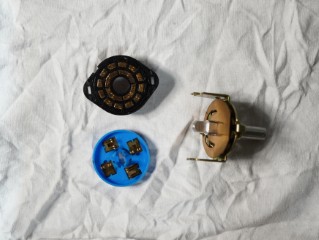

ＰＨＯＮＯセレクタースイッチの分解修理。

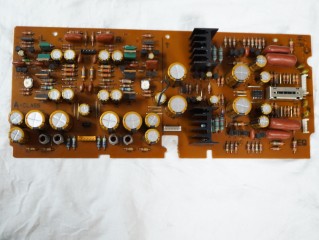

パワー部初段・ＰＨＯＮＯ基板の部品交換と、修理の終了したスイッチ取付け。
半田の修正。

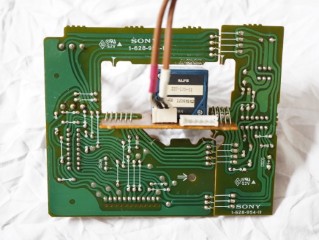

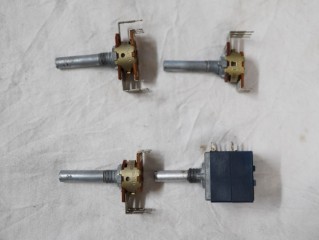

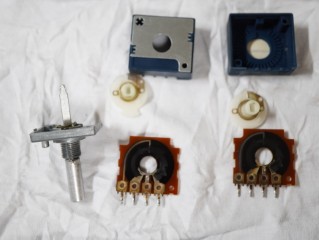

ボリューム関係は基板より外して洗浄修理します。
内部はかなりの汚れです。

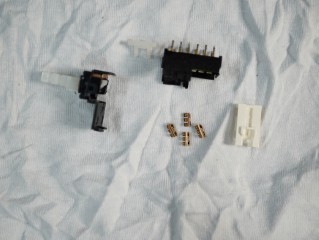

SOURCE-DIRECTスイッチの分解修理。

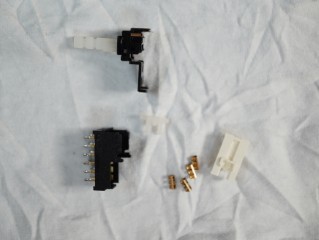

ＳＵＢＳＯＮＩＣスイッチの分解修理。
ＭＵＴＩＮＧスイッチの分解修理。
修理の終了したスイッチ・ボリューム取付け。
半田の修正。

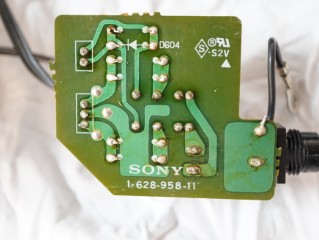

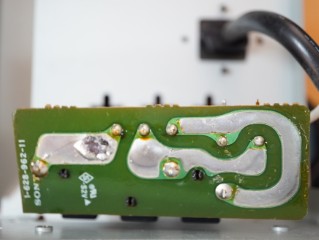

電源スイッチ基板の半田修正。

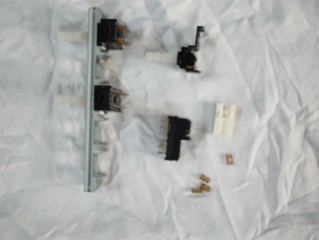

スピーカーセレクタースイッチの分解修理。

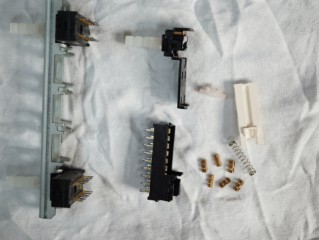

ＭＯＤＥスイッチの分解修理。
ＴＯＮＥスイッチの分解修理。

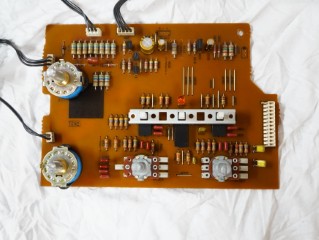

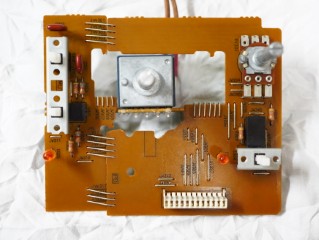

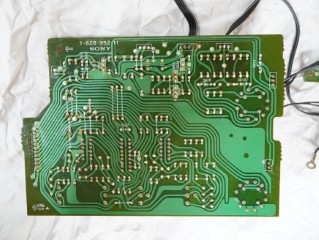

ＴＯＮＥ基板の部品交換と、修理の終了したスイッチ・ボリューム
取付け。
半田の修正。
ＰＨＯＮＥ基板の半田修正。

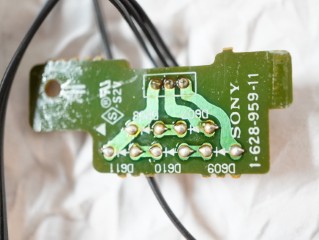

ＬＥＤ基板の半田修正。

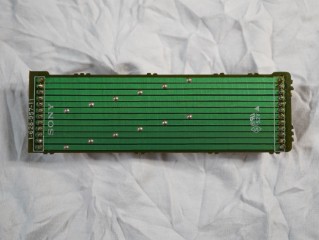

ＢＵＳ基板の半田修正。
ＯＵＴＬＥＴ基板の半田修正。
部品交換が終了しました。

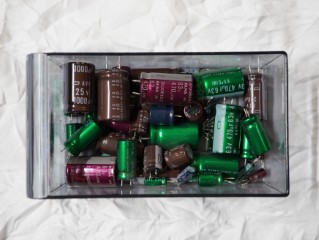

交換部品です。

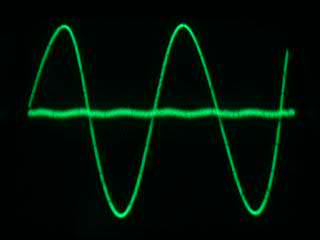

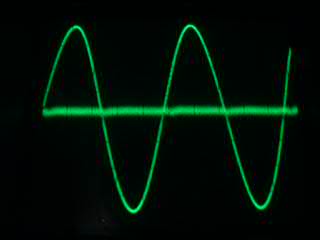

歪みの測定です。
Ｒチャンネルです。
Ｌチャンネルです。

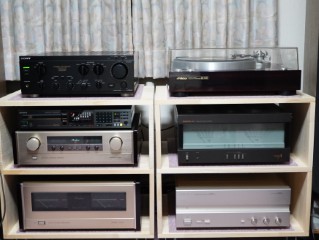

試聴して完成です。
修理完了です。
