故障内容
音途切れ、歪み。
原因
部品劣化。接点接触不良。
処置
オーバーホール修理。
修理期間
２０２１年６月１日〜

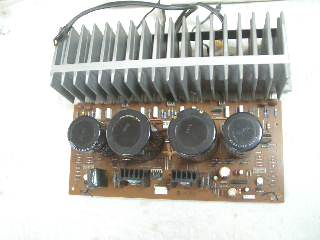

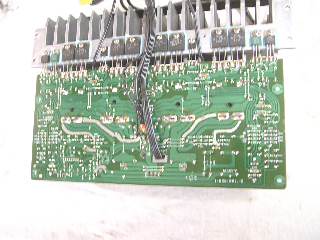

電源・パワー部の部品交換。

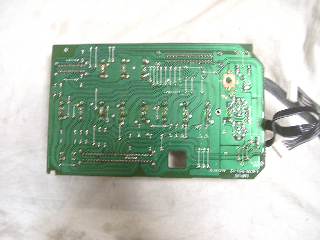

半田の修正。
ＰＨＯＮＯセレクタースイッチの分解修理。

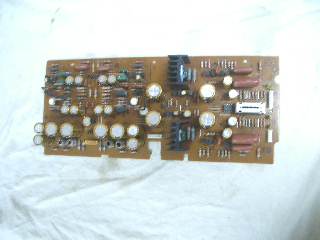

パワー部初段・ＰＨＯＮＯ基板の部品交換と、修理の終了したスイッチ取付け。

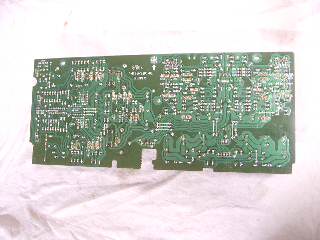

半田の修正。

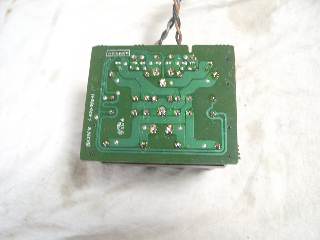

スピーカー端子台基板の半田修正。

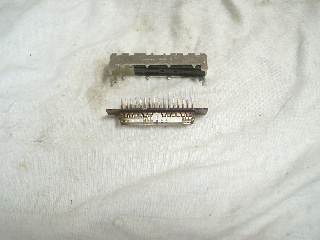

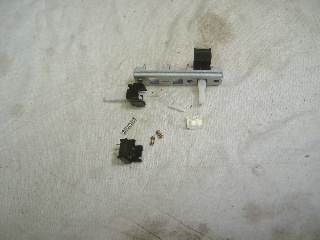

リモートセンシングスイッチの分解修理。
どのスイッチも、かなりの汚れです。
修理の終了したスイッチ取付けと、半田の修正。

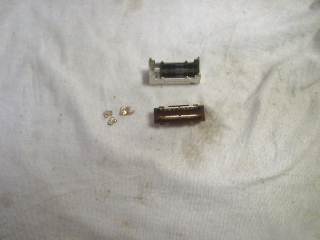

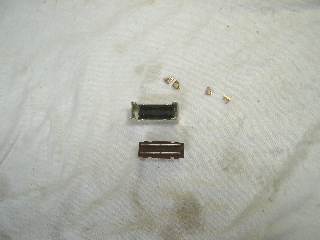

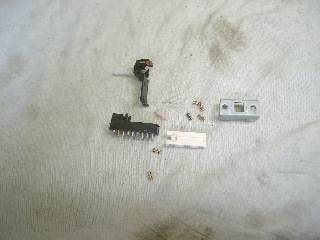

マイクロプッシュスイッチの分解修理。

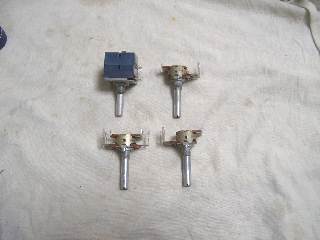

ボリューム関係は洗浄修理します。

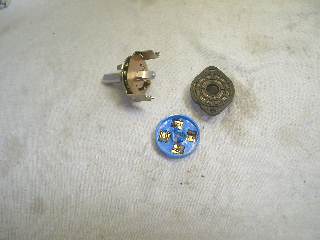

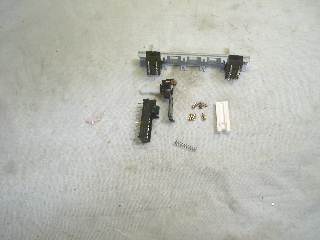

モードスイッチの分解修理。
接点は真っ黒。これでは正常に動作しませんね。

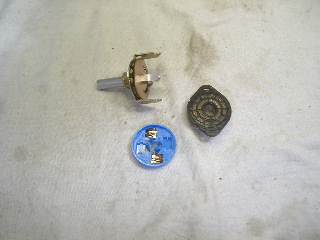

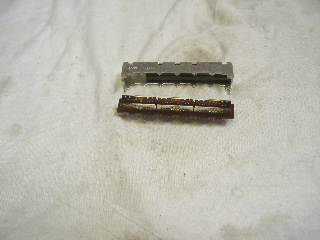

スピーカーセレクタースイッチの分解修理。
こちらも真っ黒。

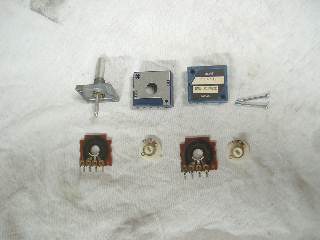

メインボリュームは分解修理します。
修理の終了したスイッチ、ボリューム取付け。
半田の修正。
中継基板の半田修正。

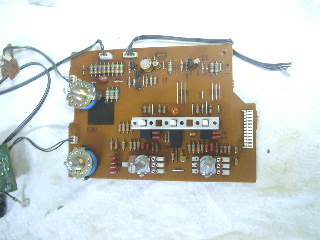

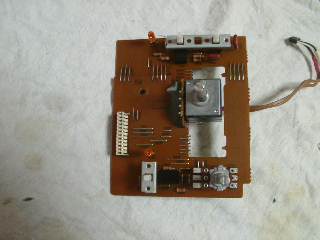

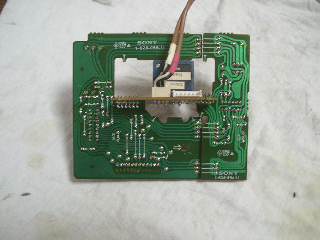

トーン基板の部品交換と、修理の終了したスイッチ、ボリューム取付け。

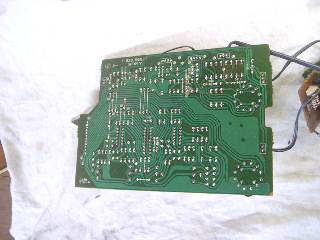

半田の修正。

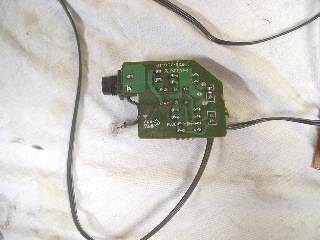

ＰＨＯＮＥ基板の半田修正。

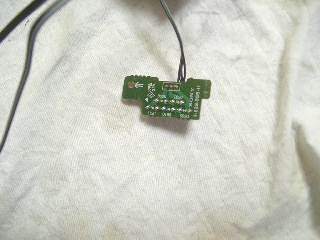

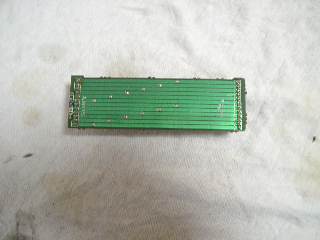

ＬＥＤ基板の半田修正。

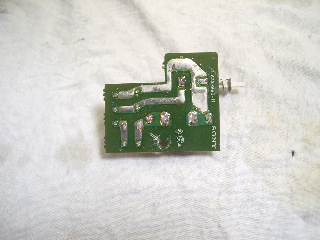

電源スイッチ基板の半田修正。

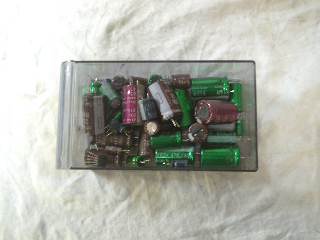

交換部品です。
歪みの測定です。

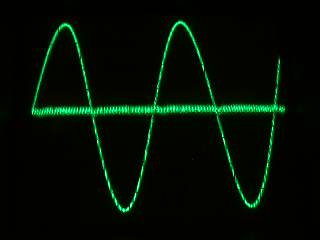

Ｒチャンネルです。

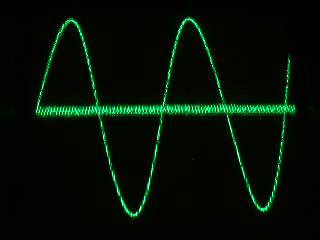

Ｌチャンネルです。

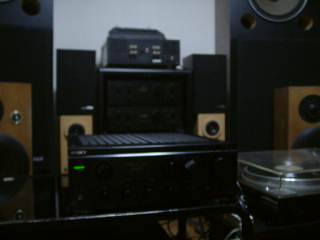

試聴して完成です。
修理完了です。
