ＳＯＮＹ　プリアンプ　ＴＡ−２０００Ｆ　Ｎｏ．６　修理の様子

故障内容

　ＰＨＯＮＯ発振、Ｒチャンネル歪み、ＲＥＣ−ＯＵＴ故障。

原因

　部品劣化。接点接触不良。メインボリューム不良。

処置

　オーバーホール修理。

修理期間

　２０１９年７月９日〜１６日

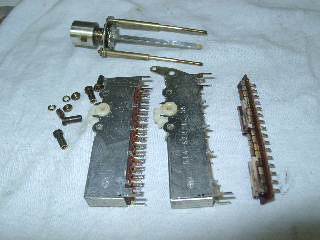

　セレクタースイッチの分解修理。

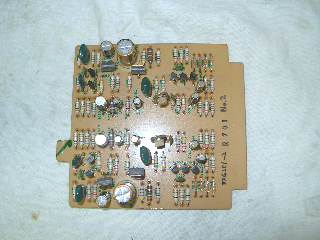

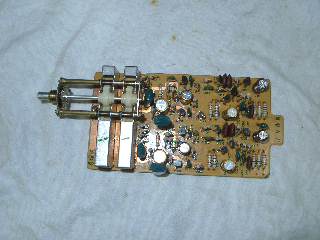

　ＰＨＯＮＯ１基板の部品交換と、修理の済んだスイッチ取付け。

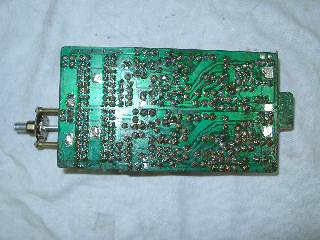

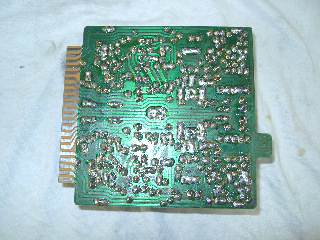

　半田の修正。

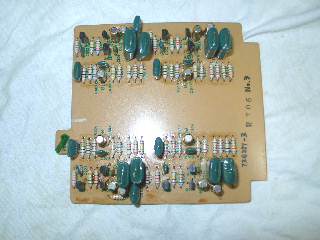

　ＰＨＯＮＯ２、ＭＩＣ基板の部品交換。

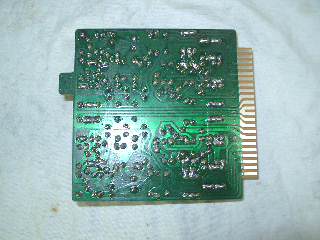

　半田の修正。

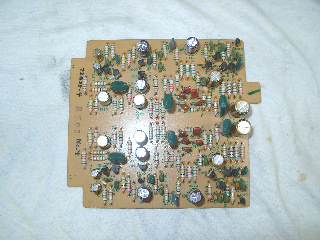

　フラットアンプ基板の部品交換。

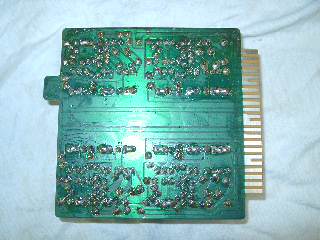

　半田の修正。



















　メーター・ＰＨＯＮＥ基板の部品交換。



















　半田の修正。

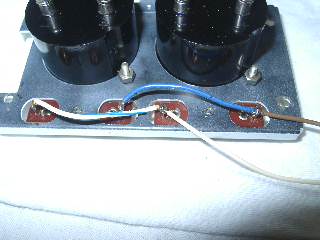

　メーター照明の配線交換。

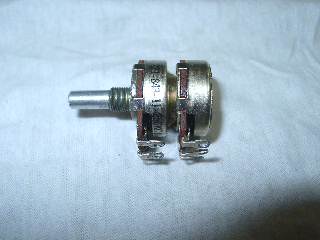

　ボリュームは抵抗体摩耗で、洗浄でも改善しない為
高品位の音響用ボリュームに交換します。

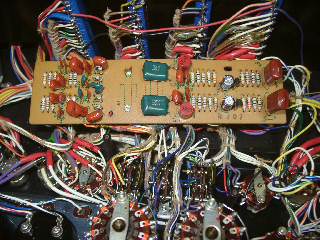

　ＲＥＣ−ＯＵＴバッファー基板の部品交換と半田の修正。



















　スイッチ接点の洗浄修理。

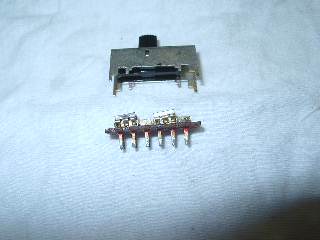

　スライドスイッチの分解修理。

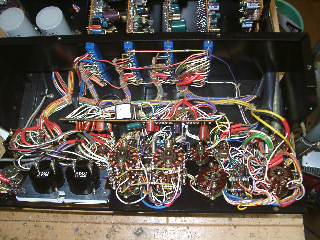

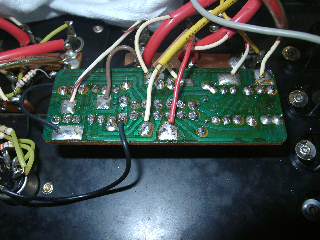

　修理の済んだスイッチ取付けと、半田の修正。

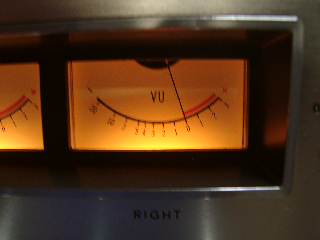

　メーターの校正。精度の高いメーターが使用されています。

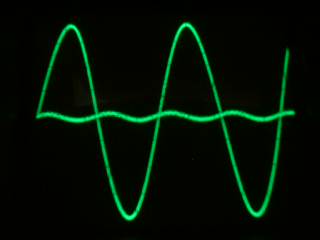

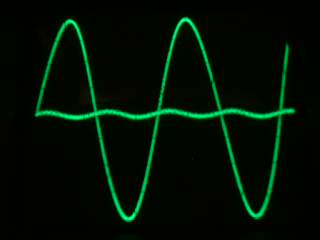

　歪みの測定です。

　Ｒチャンネルです。

















　Ｌチャンネルです。












　修理完了です。
