故障内容
音出ない。ＤＩＧＩＴＡＬ入力で盛大な歪み。
原因
部品劣化、半田割れ、接点接触不良。
処置
オーバーホール修理。
修理期間
２０２１年２月１６日〜１８日

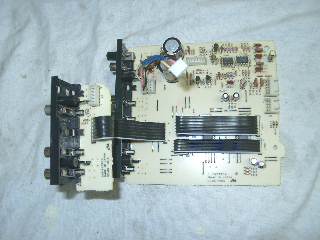

入力基板の部品交換。
半田の修正。
スピーカー端子基板の半田修正。

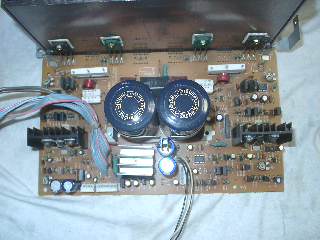

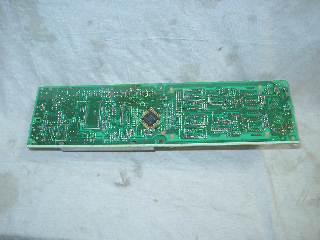

メイン基板の部品交換。

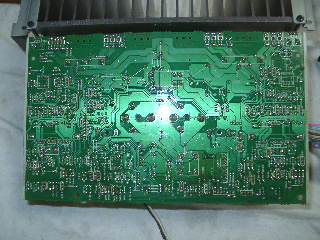

半田の修正。

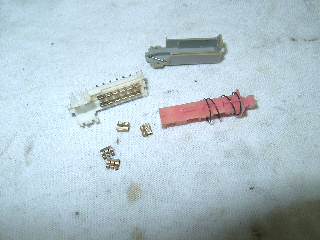

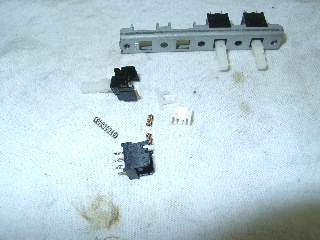

プッシュスイッチの分解修理。
修理の終了したスイッチ取り付けと、半田の修正。

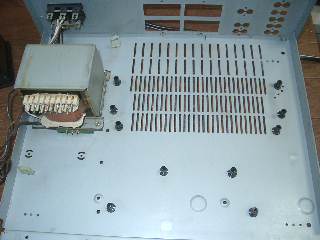

シャーシーを綺麗に清掃します。

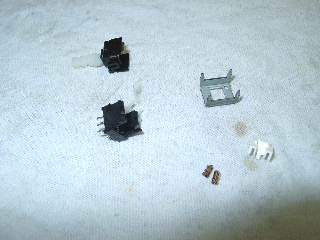

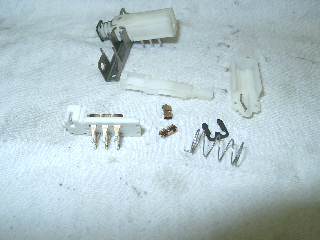

小型プッシュスイッチの分解修理。

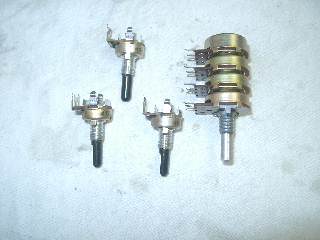

ボリューム関係は洗浄修理します。

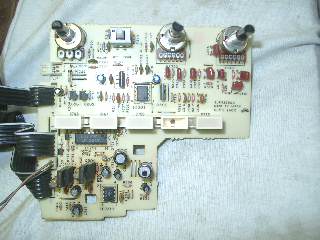

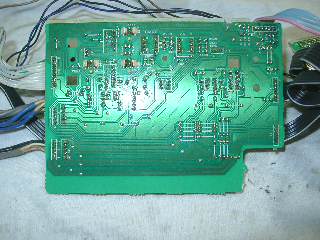

トーン基板の部品交換と、修理の終了したスイッチ、ボリューム取り付け。

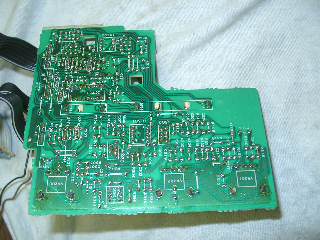

半田の修正。

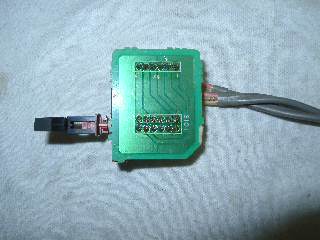

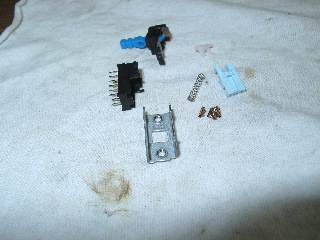

小型プッシュスイッチの分解修理。

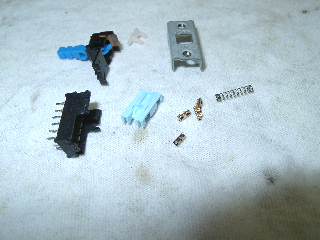

ＭＭ／ＭＣ切替スイッチの分解修理。
修理の終了したスイッチ取り付けと、半田の修正。
修理の終了したスイッチ取り付けと、半田の修正。

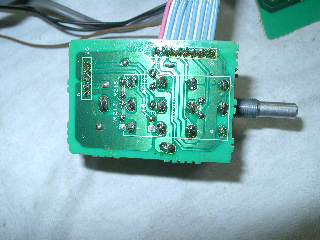

メインボリュームの取り付けと、半田の修正。

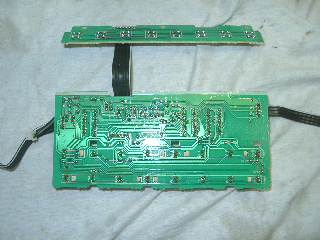

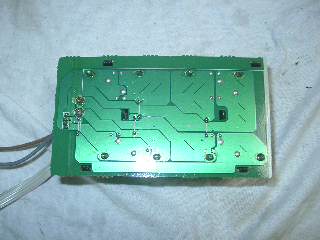

パネル基板の半田修正。

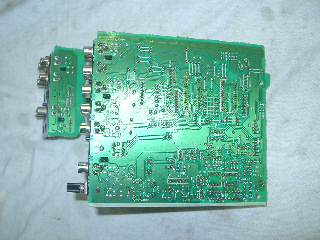

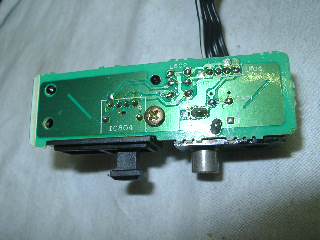

ＤＩＧＩＴＡＬ入力基板の半田修正。

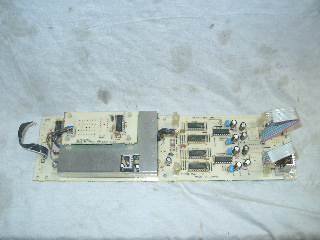

ＤＩＧＩＴＡＬ基板の部品交換と、ＤＡＣ安定化改修実施。
半田の修正。

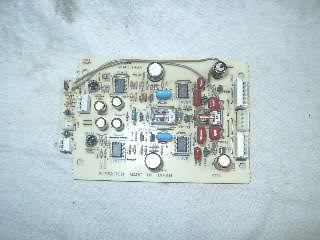

ＤＡＣアナログ基板の部品交換。

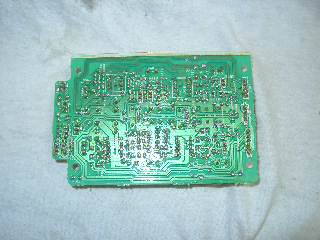

半田の修正。

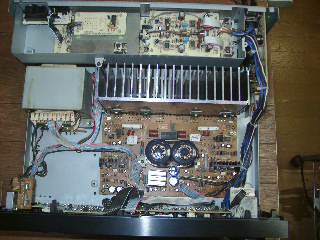

部品交換が終了しました。

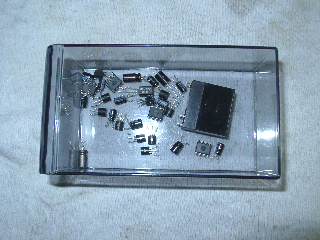

交換部品です。

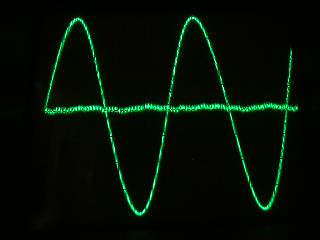

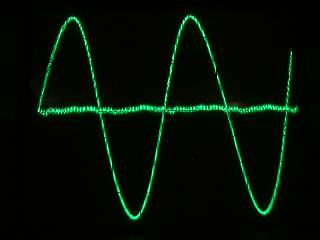

歪みの測定です。
Ｒチャンネルです。
Ｌチャンネルです。
試聴して完成です。
修理完了です。
