故障内容
音途切れ、歪み。
原因
部品劣化、接点接触不良。
処置
オーバーホール修理。
修理期間
２０２４年７月１７日〜２７日

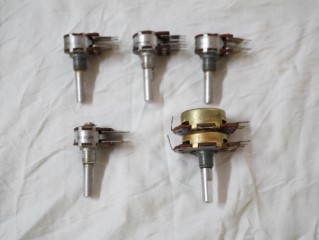

ボリューム関係は洗浄修理します。

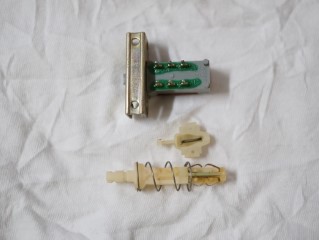

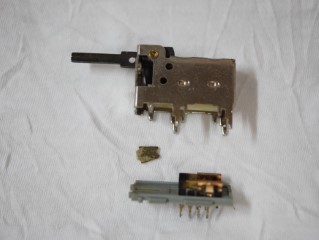

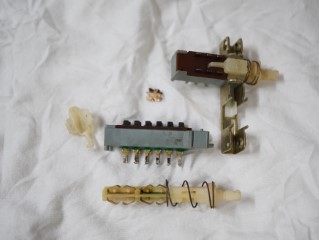

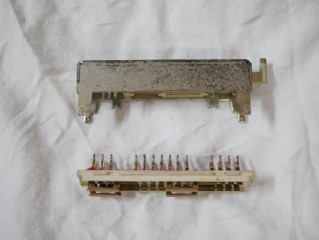

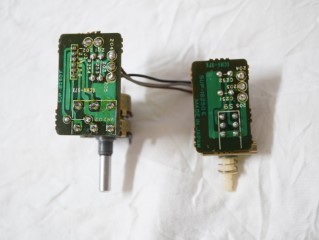

ｏｐｅｒａｔｉｏｎスイッチの分解修理。

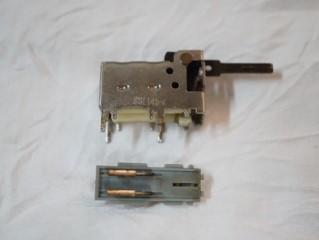

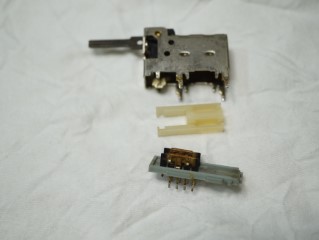

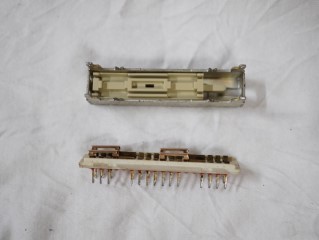

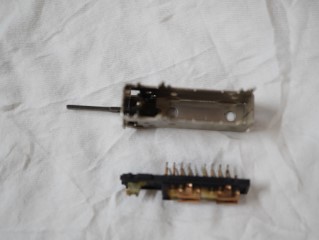

subsonicスイッチの分解修理。
high-filterスイッチの分解修理。
modeスイッチの分解修理。
mutingスイッチの分解修理。
super-bass-turnover切替スイッチの分解修理。

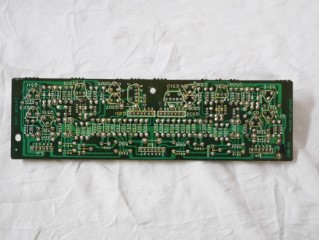

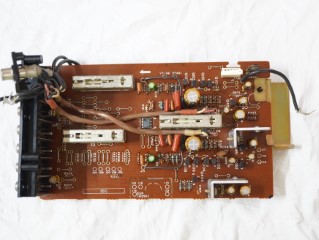

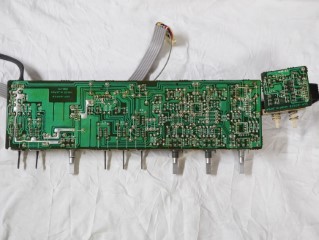

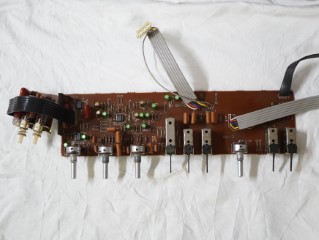

トーン基板の部品交換と、修理の終了したスイッチ・ボリューム取付け。
半田の修正。
phono-selectorスイッチの分解修理。
loudnessスイッチの分解修理。
修理の終了したスイッチ・メインボリューム取付けと、半田の修正。

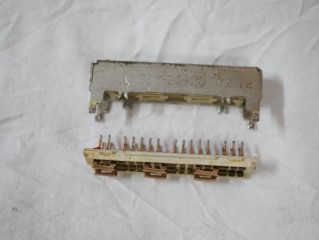

rec-selectorスイッチの分解修理。
input-selectorスイッチの分解修理。

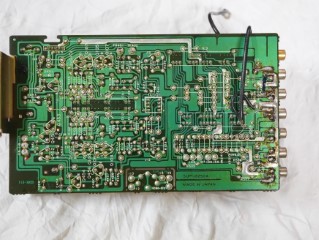

ＰＨＯＮＯ基板の部品交換と、修理の終了したスイッチ取付け。
半田の修正。

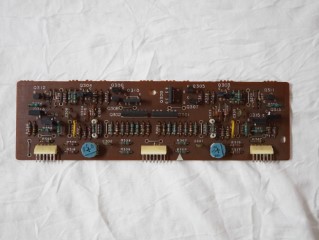

パワー部初段基板の部品交換。
半田の修正。

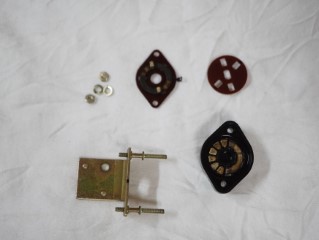

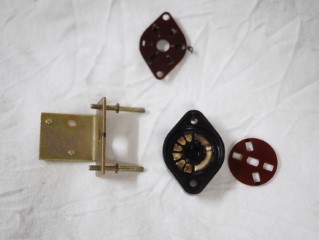

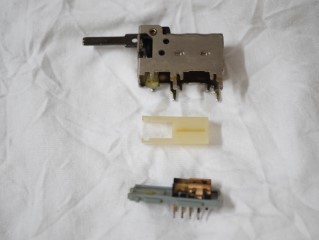

rec-selectorロータリースイッチの分解修理。

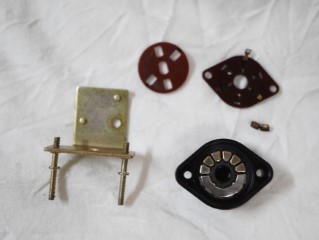

input-selectorロータリースイッチの分解修理。
phono-selectorロータリースイッチの分解修理。

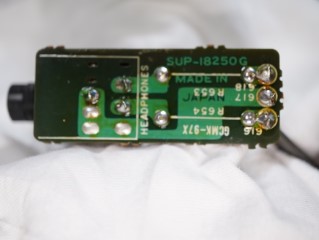

phone基板の半田修正。

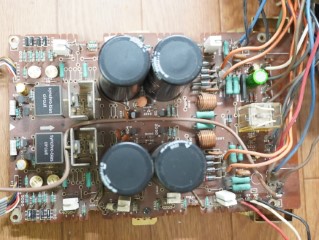

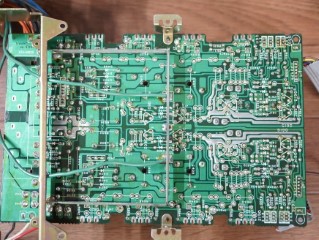

パワー部終段基板の部品交換。
半田の修正。

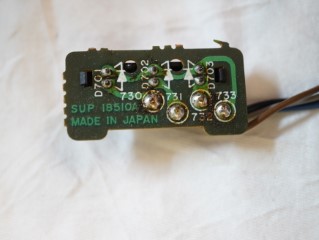

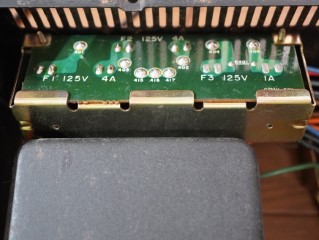

ヒューズ基板の半田修正。

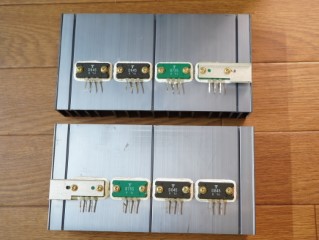

パワートランジスタは劣化等見られませんので、このまま使用します。

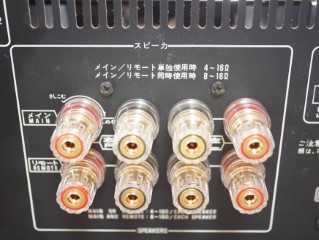

スピーカー端子は、リアパネル加工してバナナ対応品に交換。

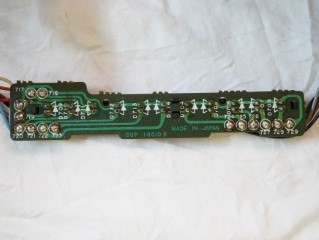

インジケータ基板の半田修正。
部品交換が終了しました。

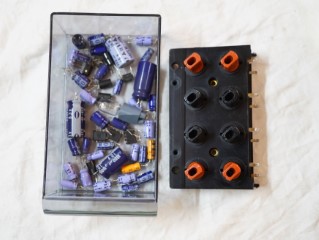

交換部品です。

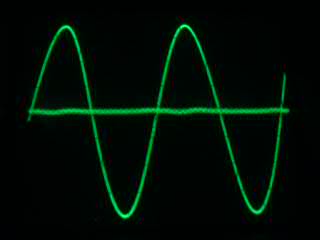

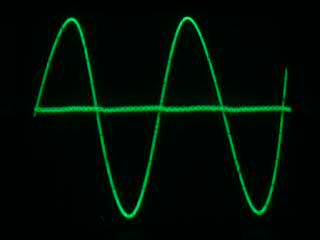

歪みの測定です。
Ｒチャンネルです。
Ｌチャンネルです。
試聴して完成です。

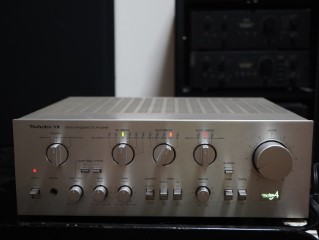

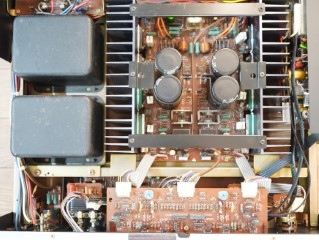

修理完了です。
