Ｔechnics　ＳＵ−V６Ｘ　修理の様子

故障内容

　ボリュームガリ、歪み

原因
　
　リレー、ＳＷ関係の腐食、コンデンサー劣化。

処置

　オーバーホール修理。

修理期間

　５／１８〜５／１９

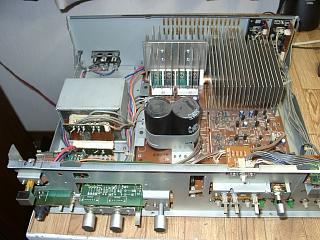

　内部の様子。埃が目立ちます。

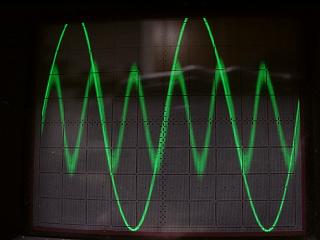

　Ｒチャンネルの歪み波形です。かなりの歪みが発生しています。

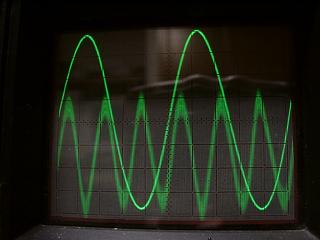

　Ｌチャンネルです。こちらもかなり歪んでいます。



















　出力リレーは交換します。

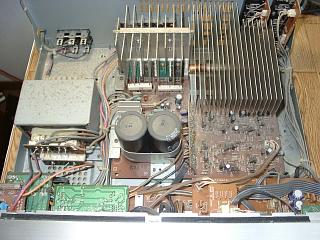

　内部の清掃中。だいぶ埃が取れて綺麗になりました。

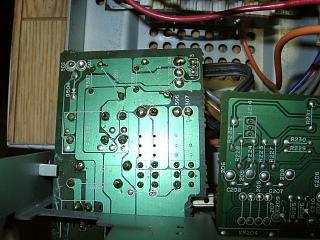

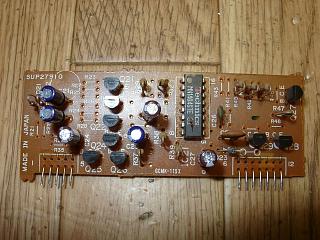

　コンピュータードライブ基板の修理。



















　コンデンサー交換と半田の修正。



















　ＰＨＯＮＯイコライザー基板のコンデンサー交換と半田の修正。

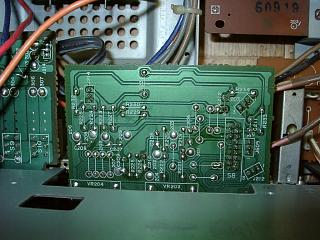

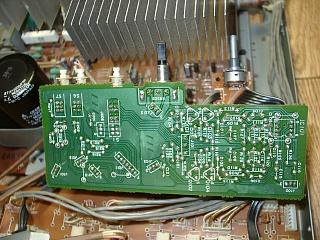

　トーン基板のコンデンサー交換と半田の修正。

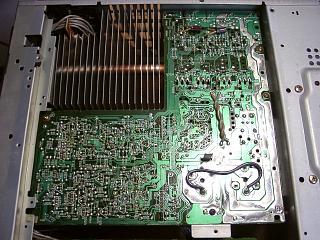

　パワーアンプ基板のコンデンサー交換と半田の修正。

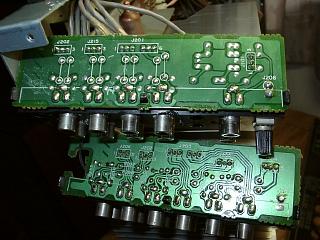

　入力端子の半田修正。

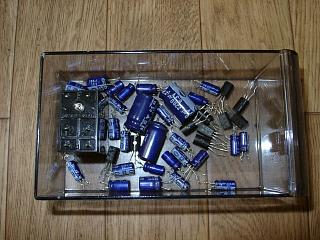

　交換部品です。

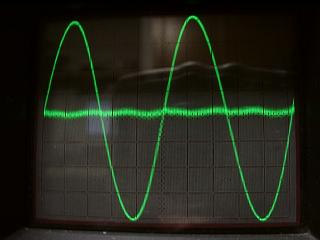

　歪みの測定です。パワーリニアサーキットの成果で、超低歪みです。

＊Ｒチャンネルの波形です。

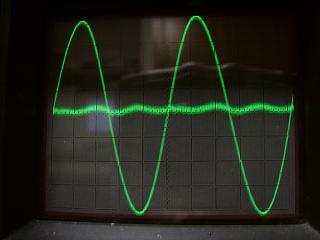

　こちらはＬチャンネルです。無歪みです。

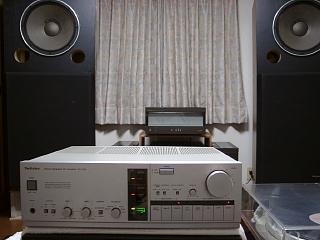

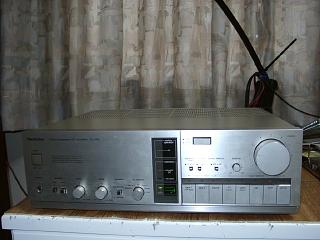

　完成しました。



















　試聴に入ります。これは非常に優れたプリメインアンプです。

　スピーカーのドライブ能力が非常に優れていることがよく判ります。
　
　トランスや本体のサイズからは想像も出来ない程の実力です。

　ＰＨＯＮＯイコライザーも優れた音質です。












　修理完了です。
