Ｔechnics　ＳＵ−V６X　Ｎｏ．２　修理の様子

故障内容

　ＶＲガリ、ノイズ発生。

原因

　コンデンサー劣化。各接点接触不良。

処置

　オーバーホール修理。

修理期間

　７／２４〜８／５

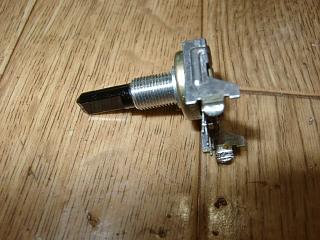

　ＶＲは取り外してから洗浄処理します。



















　ＳＷ関係は分解清掃。

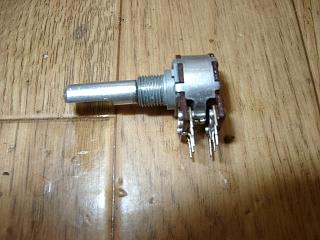

　バランスＶＲも取り外してから洗浄処理します。

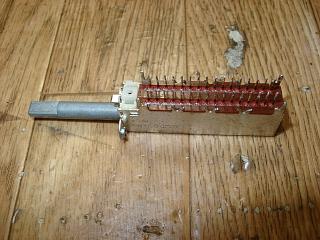

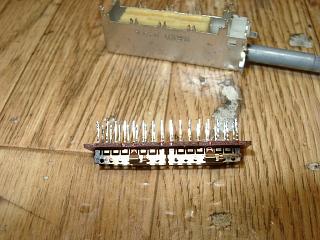

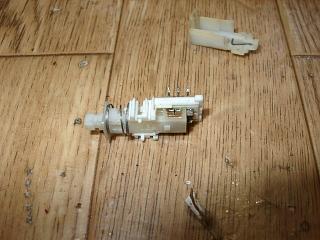

　ＰｈｏｎｏセレクターＳＷの分解清掃。

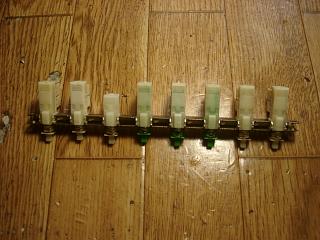

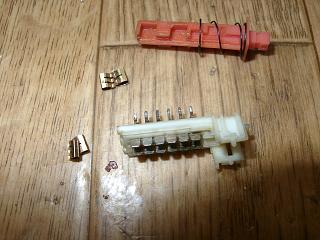

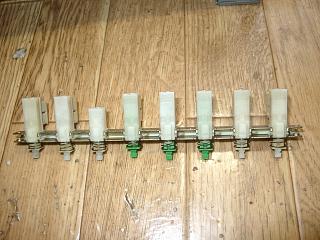

　インプットセレクターＳＷもすべて分解清掃。



















　すべてのＳＷ分解清掃終了。



















　清掃の済んだＳＷ取付けと半田の全修正。

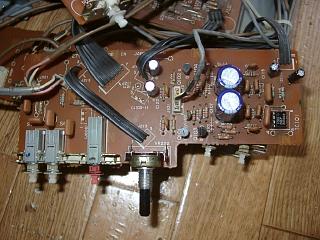

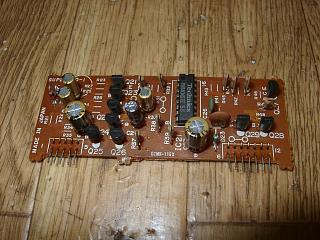

　ＰＨＯＮＯイコライザー基板の部品交換。

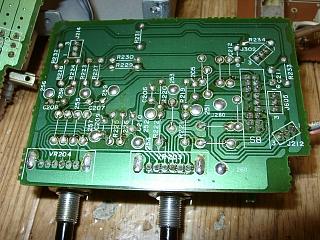

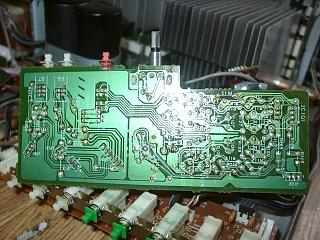

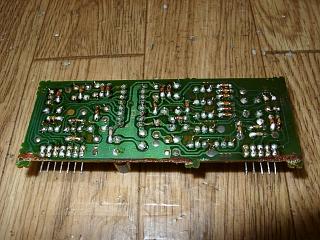

　半田の全修正。



















　ＲＥＣセレクターＳＷの分解清掃。



















　内部は真っ黒。

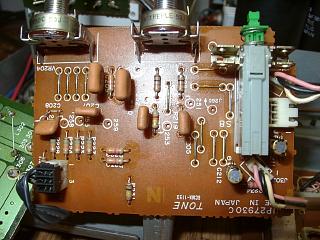

　ＴＯＮＥ基板の部品交換。

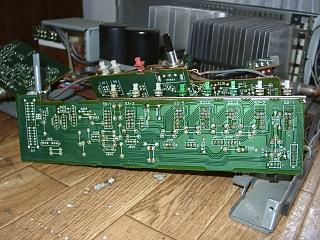

　半田の全修正。

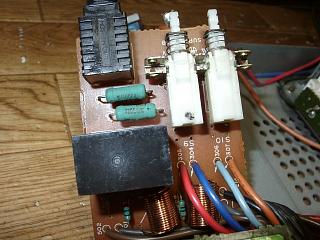

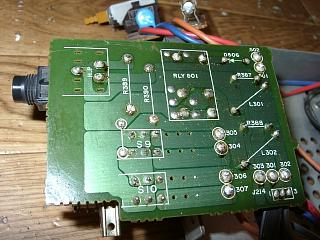

　プロテクトリレーの交換とＳＷ分解清掃。



















　半田の全修正。

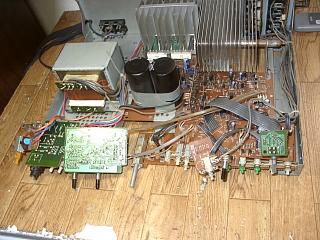

　フロント部の整備終了。



















　パワー段コンピュータードライブ基板の部品交換。



















　半田の修正。

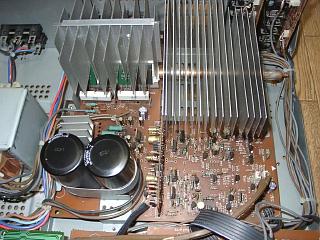

　パワー・電源基板の部品交換と半田の修正。

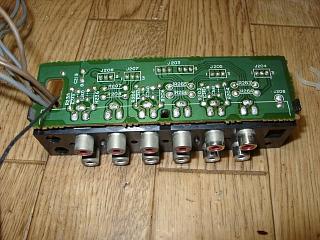

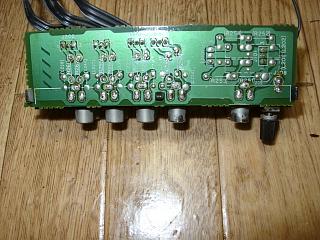

　入力端子部の半田修正。



















　半田の修正。

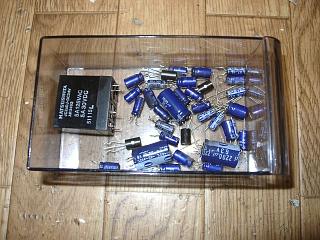

　交換部品です。

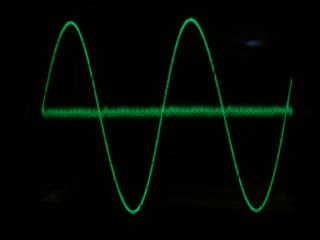

　歪みの測定です。

　Ｒチャンネルです。

















　Ｌチャンネルです。



















　エージング中。

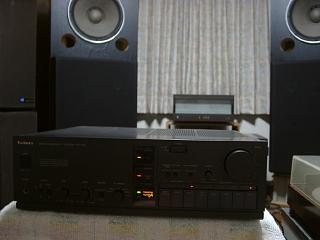

　試聴して完成です。

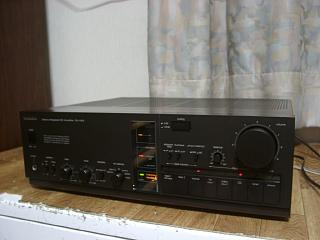

　修理完了です。
