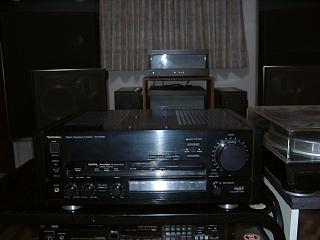

Ｔechnics　ＳＵ−V１００Ｄ　修理の様子

故障内容

　左右のバランス不良。

原因
　
　コンデンサー他の劣化。

処置
　
　オーバーホール修理。

修理期間

　２／３〜３／９

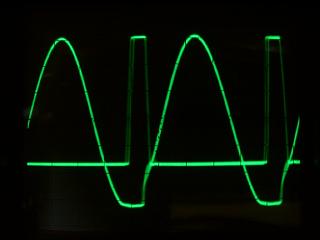

　Ｒチャンネルは完全に歪んでいます。



















　Ｌも少々歪みが多い状態です。

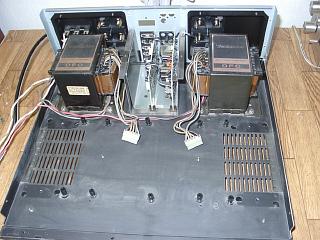

　部品交換のため、基板取り外し。内部は綺麗に清掃します。

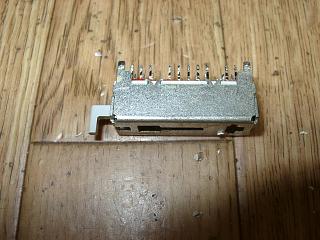

　スライドＳＷは分解清掃します。

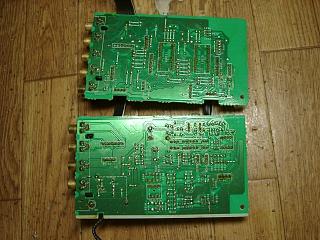

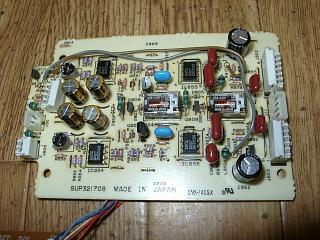

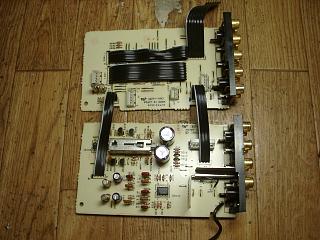

　入力基板、ＥＱ基板の部品交換。

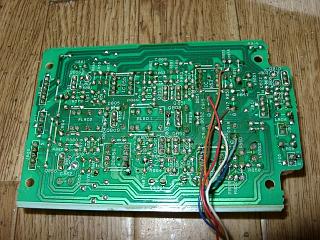

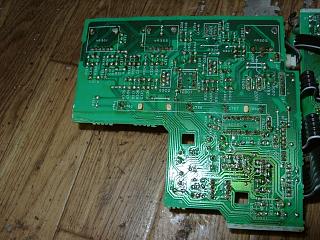

　半田の全修正。

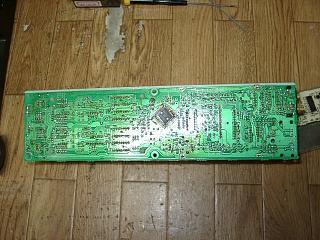

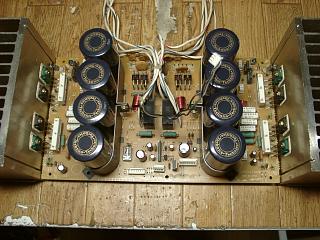

　パワー部メイン基板の部品交換と半田の修正。

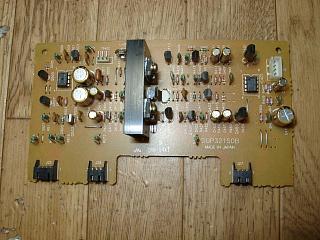

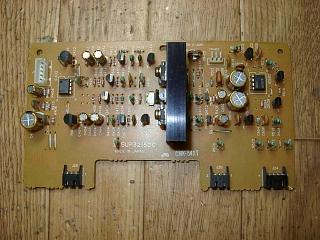

　Ｒチャンネル電圧アンプ基板の部品交換。

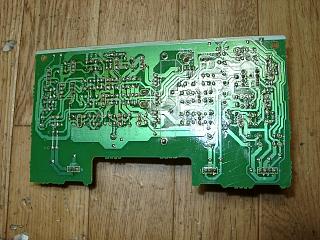

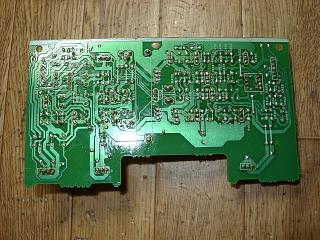

　半田の修正。



















　Ｌチャンネルも同様に部品交換。



















　半田の全修正。

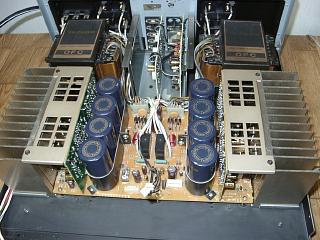

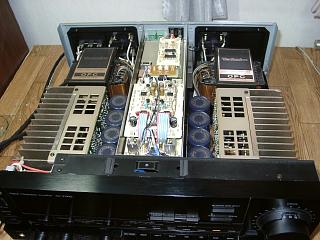

　パワー部及び入力基板の部品交換終了。

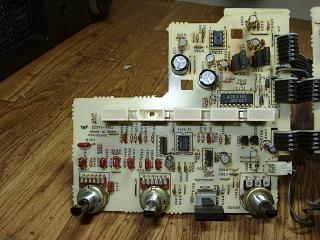

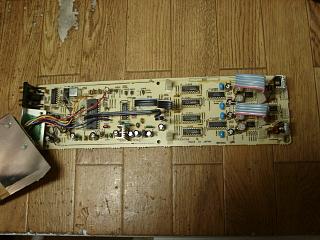

　トーン回路の部品交換。

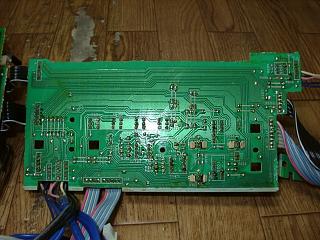

　半田の修正。

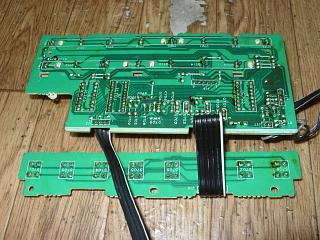

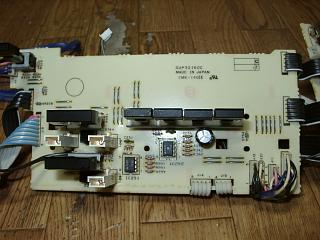

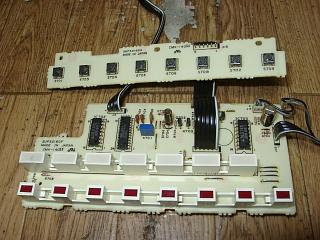

　セレクター部の部品交換。



















　半田の修正。



















　フラットアンプ部の部品交換。



















　半田の修正。



















　Ｄ／Ａ部の部品交換。



















　半田の修正。



















　Ｄ／Ａコンバーター部の部品交換。



















　半田の修正。



















　全ての部品交換が終了しました。

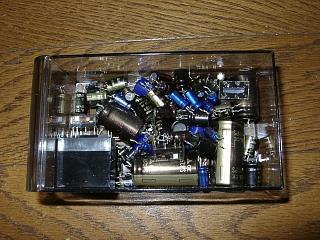

　交換部品です。

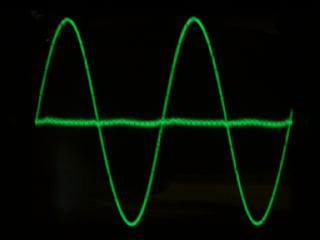

　歪みの測定です。Ｒチャンネルです。

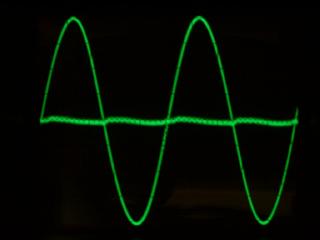

　歪みが取れて綺麗になりました。

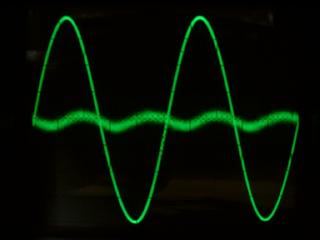

　Ｌチャンネルも無ひずみです。



















　試聴して完成です。


















　修理完了
