Technics プリメインアンプ SU−V10 No.7 修理の様子

故障内容


音出ない。

原因


 部品劣化。接点接触不良。

処置

 オーバーホール修理。

修理期間

 2020年6月24日〜28日

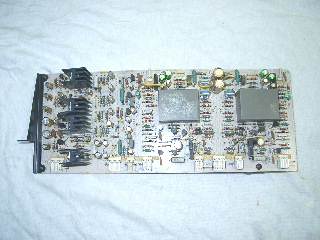

 パワー部初段基板の部品交換。



















 半田の修正。



















 トグルスイッチは分解修理します。







































 メインボリュームの分解修理。



















 修理の終了したスイッチとボリューム取付け、半田の修正。

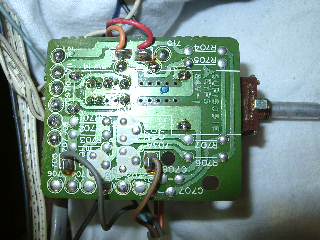

 MUTE基板の部品交換。



















 半田の修正。



















 スピーカー切替スイッチの分解修理。



















 修理の終了したスイッチ取付けと、半田の修正。

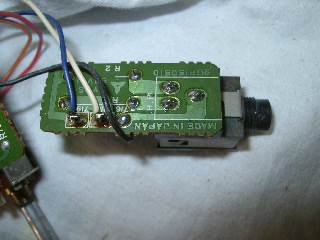

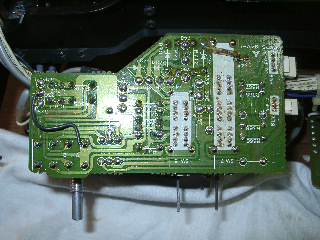

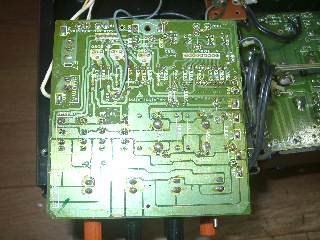

 PHONE基板の半田修正。

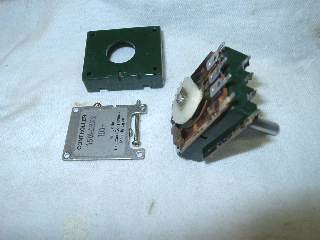

 ターンオーバースイッチの分解修理。

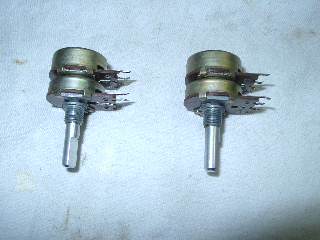

 トーンボリュームの洗浄修理。

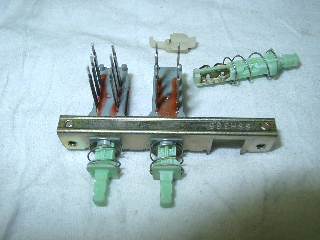

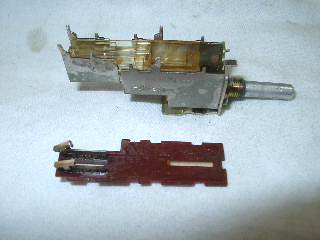

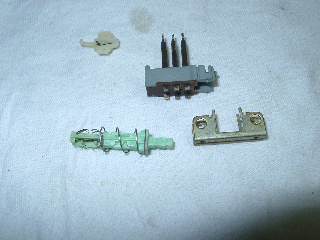

 プッシュスイッチの分解修理

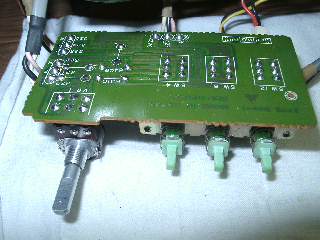

 修理の終了したスイッチ、ボリューム取付けと、半田の修正。



















 プッシュスイッチの分解修正。

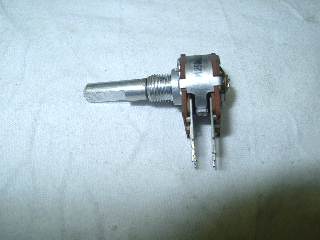

 バランスボリュームの洗浄修理。



















 修理の終了したスイッチ、ボリューム取付けと、半田の修正。

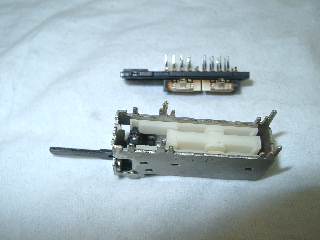

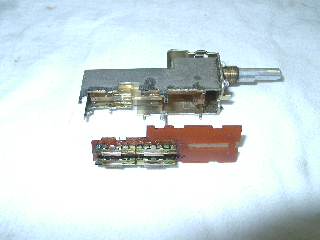

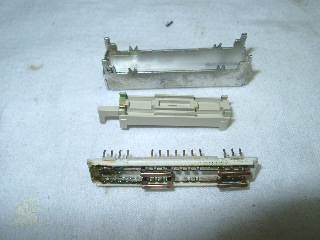

 PHONO-SELECTORスイッチの分解修理。

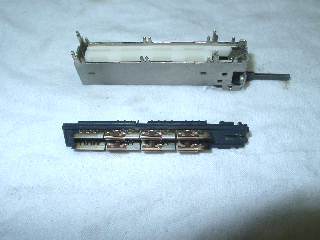

 INPUT-SELECTORスイッチの分解修理。



















 REC-SELECTORスイッチの分解修理。

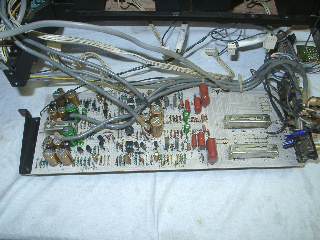

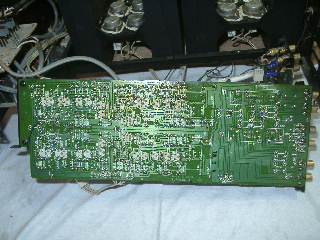

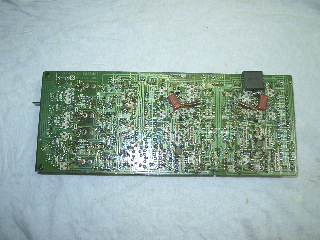

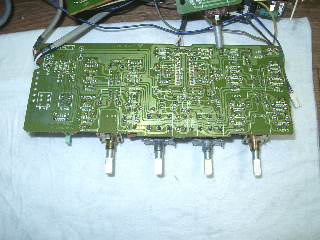

 PHONO基板の部品交換と、修理の終了したスイッチ取付け。



















 半田の修正。

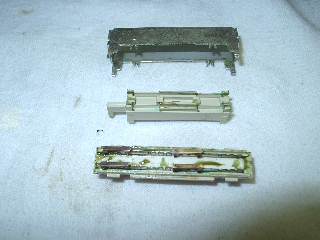

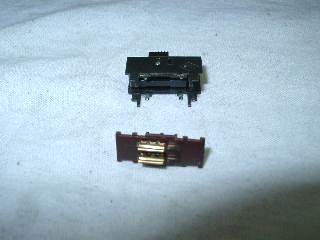

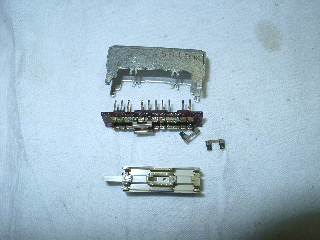

 スライドスイッチの分解修理。

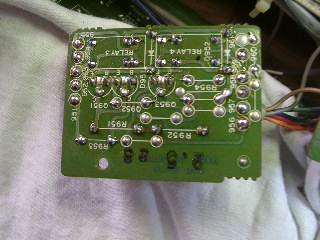

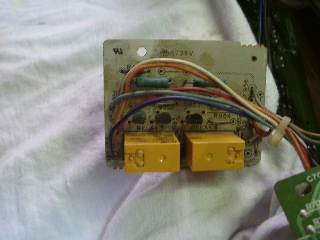

 保護回路基板の部品交換と、半田の修正。

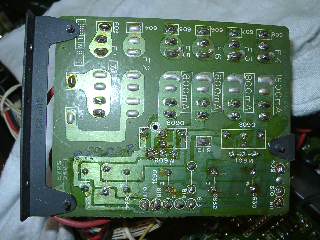

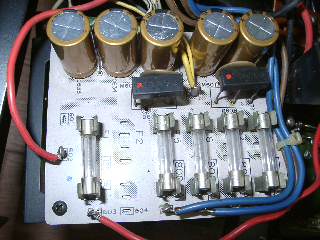

 電源基板の部品交換。



















 半田の修正。

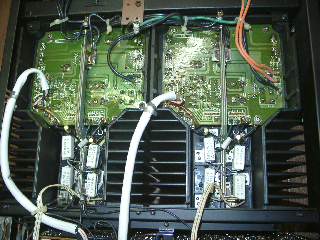

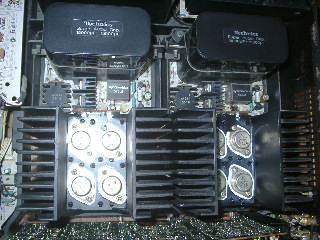

 パワーブロックの部品交換と、パワートランジスタのシリコングリス
再塗布。


















 半田の修正。

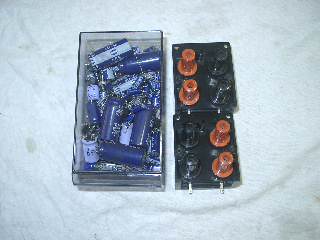

 交換部品です。



















 歪みの測定です。

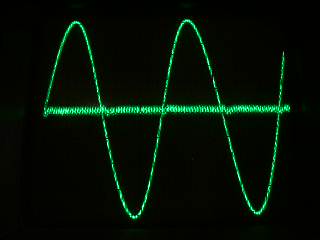

 Rチャンネルです。

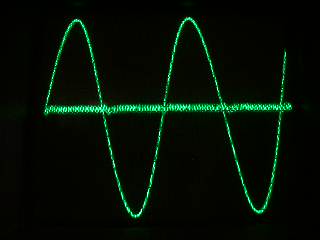

 Lチャンネルです。

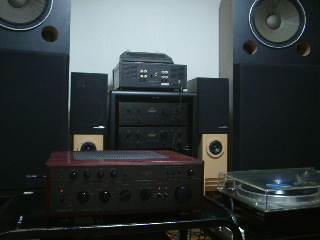

 試聴して完成です。

 同価格帯のセパレートアンプを凌ぐ、優れた音質です。










 修理完了です。
