ＳＵ−Ｖ１０　Ｎｏ．６　修理の様子

故障内容

　片チャンネル音出ない。

原因
　
　コンデンサー他の劣化。

処置

　オーバーホール修理。

修理期間

　７／８〜７／１５

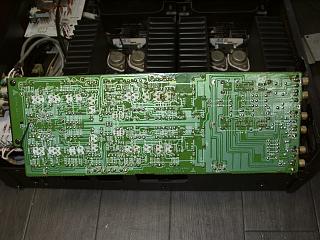

　パワー部初段基板の部品交換。



















　半田の修正。

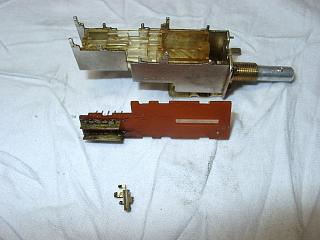

　ＳＷの分解清掃。

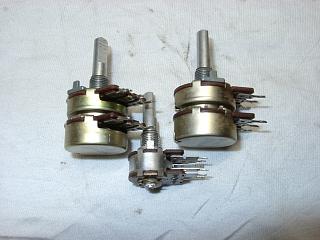

　ＶＲは、基板より外してから洗浄処理します。

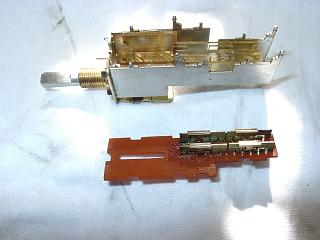

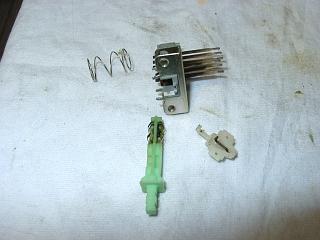

　プッシュＳＷも、すべて分解清掃します。

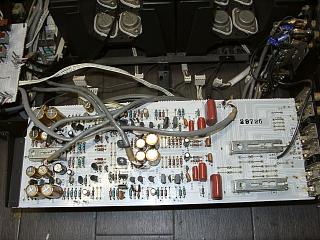

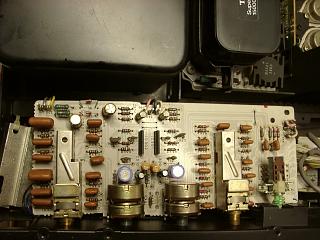

　トーン基板の部品交換と、修理の済んだＳＷ、ＶＲ取り付け。

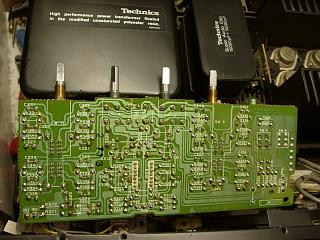

　半田の修正。



















　修理の済んだＳＷ、ＶＲ取り付けと、半田の修正。

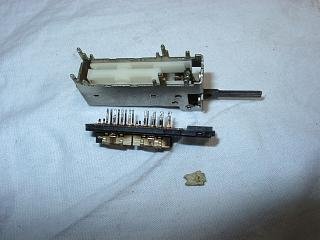

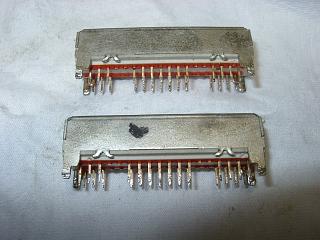

　セレクターＳＷの分解清掃。

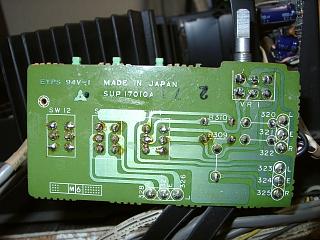

　修理の済んだＳＷ取り付けと、半田の修正。



















　リモートＳＷの分解清掃。







































　内部は、かなりの汚れです。

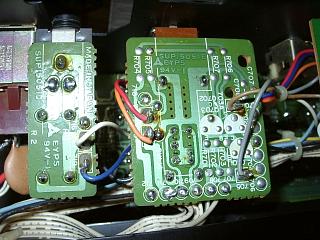

　ＰＨＯＮＯ基板の部品交換と、修理の済んだＳＷ取り付け。



















　半田の修正。

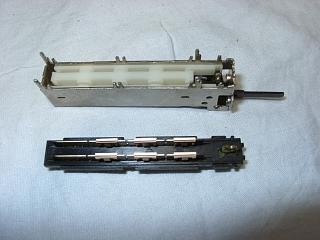

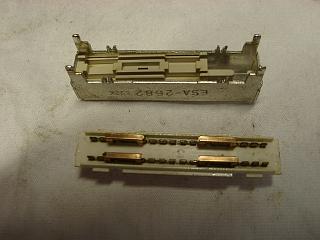

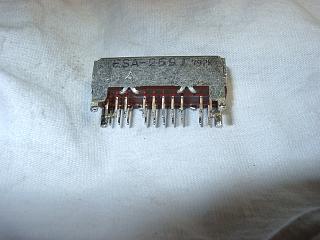

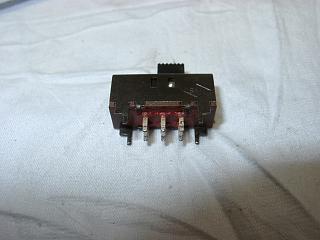

　スライドＳＷの分解清掃。

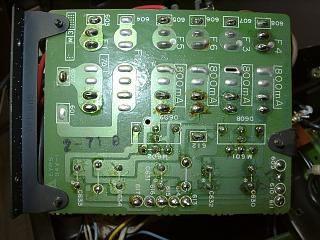

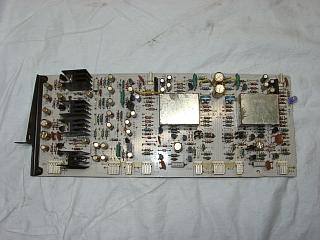

　電源基板の部品交換。



















　半田の修正。

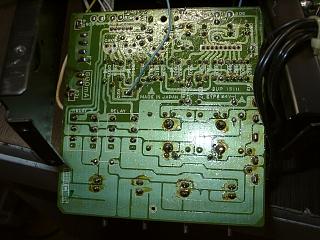

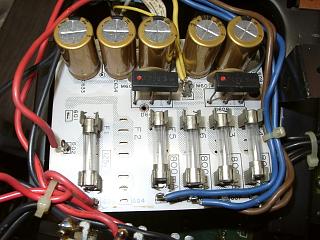

　保護基板の部品交換と、半田の修正。

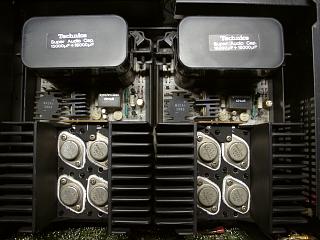

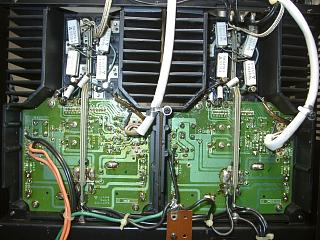

　パワーステージの部品交換。



















　半田の修正。

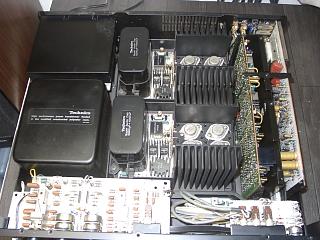

　すべての部品交換が終了しました。

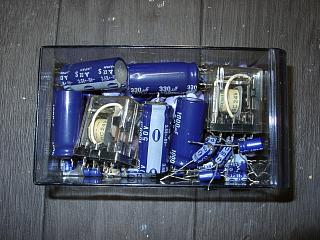

　交換部品です。



















　歪みの測定です。

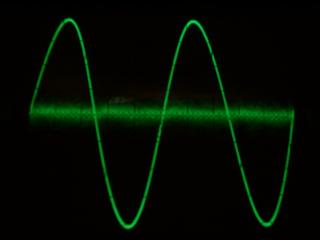

　Ｒチャンネルです。

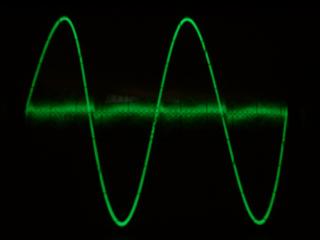

　Ｌチャンネルです。


















　修理完了です。
