故障内容
オーバーホールのご依頼
原因
コンデンサー劣化。ＳＷの腐食。
処置
コンデンサー交換。他ＯＨ作業。
修理期間 ２００５年10月12日〜23日

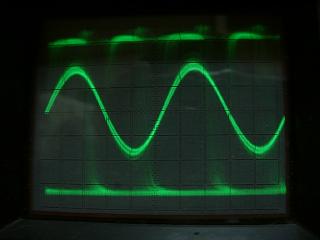

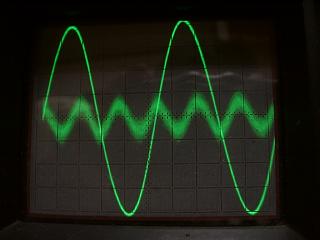

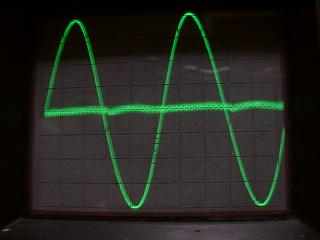

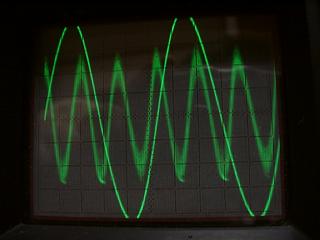

Ｌチャンネルの歪みです。盛大に歪んでいます。
試聴でも、明らかに歪みが確認出来ます。
Ｒチャンネルも少々歪んでいます。
ｖｉａ tone（トーンＯＮ）にすると、完全に歪んでいます。
やはり年式の経過したアンプは、整備が必要です。

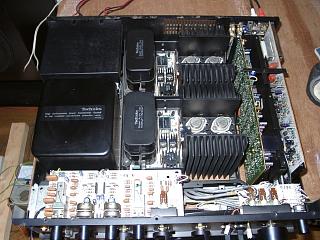

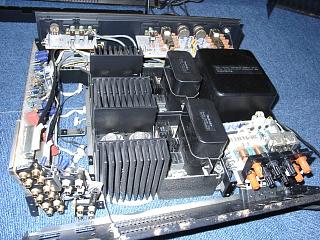

内部は比較的綺麗です。

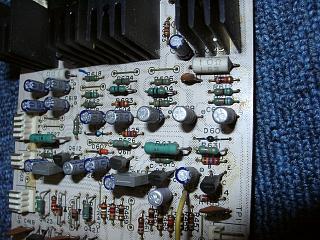

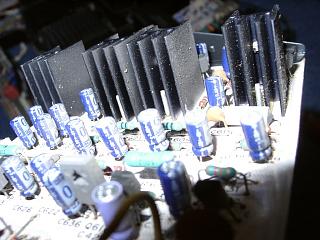

コンデンサーは熱で膨らんでいます。
どのコンデンサーも限界を超えています。今回、全部交換します。

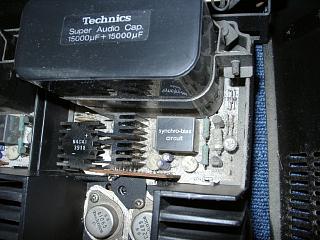

ブロックコンデンサーは液漏れもなく良好です。

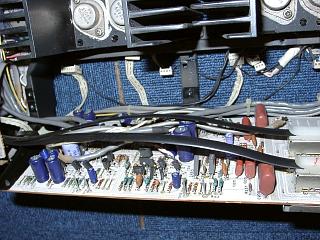

ＥＱアンプのコンデンサーも劣化が進んでいます。

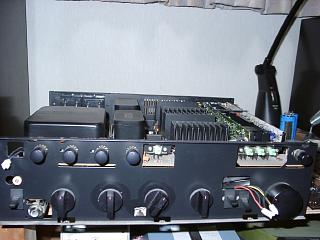

パネル外し、トーン回路の修理。

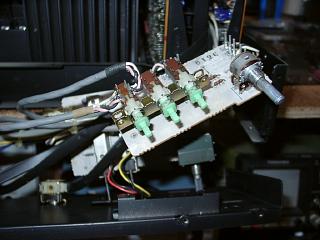

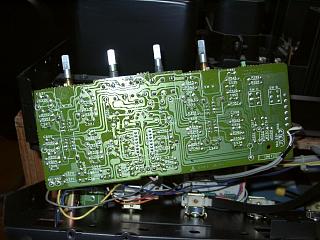

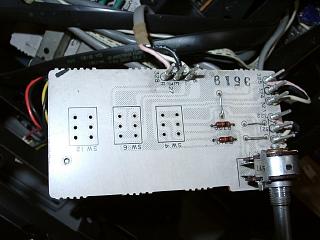

トーン基板の修理中
モードＳＷも分解清掃

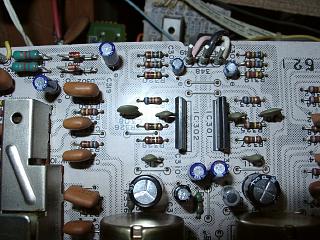

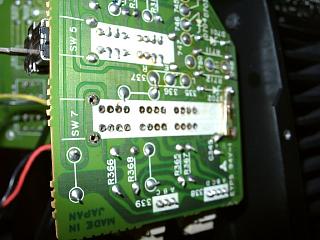

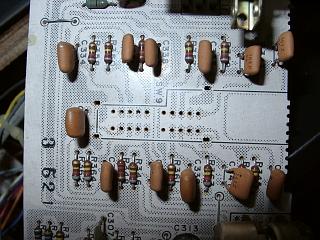

トーン回路のコンデンサー交換
ＳＷは分解清掃

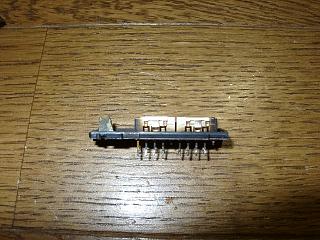

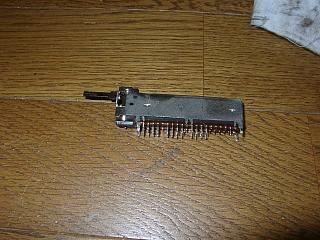

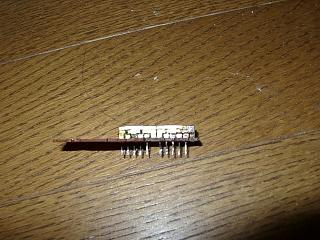

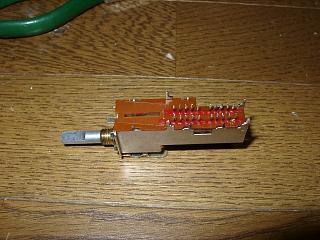

外したＳＷ

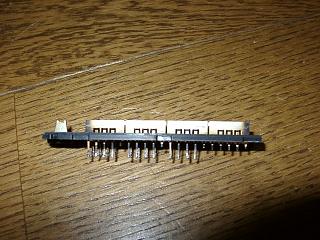

内部は真っ黒です

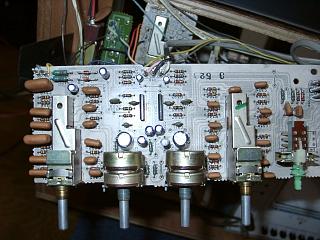

トーン回路の修理完了
トーンSWも分解清掃
内部は、やはり真っ黒です
ＭＵＴＥのＳＷも真っ黒です

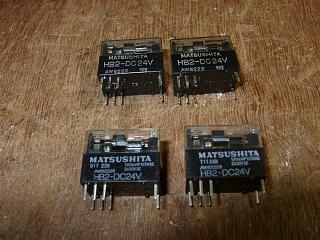

リレーも交換します。上が旧、下が新

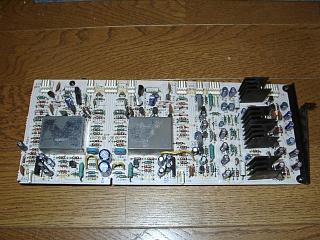

パワーアンプドライブ基板のコンデンサー交換

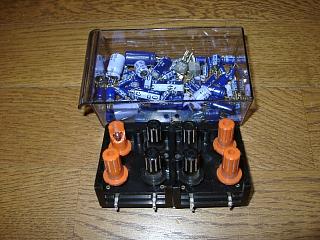

交換したパーツ。プリメインなので大量のコンデンサー
パーツ交換が終了しました。

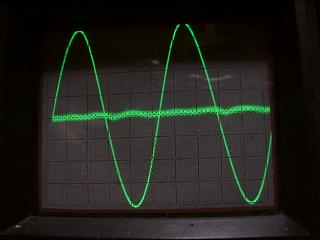

Ｒチャンネルの波形。歪みが取れて大変綺麗になりました。
Ｌチャンネルも綺麗。

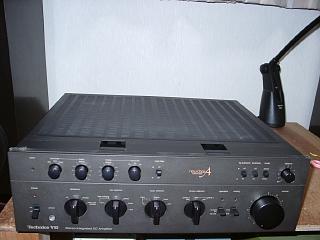

修理完了です。
すばらしい音質です。Ｐｈｏｎｏイコライザーの性能が良いので
アナログレコードを高音質で再生します。
