SU−A6mk2 修理の様子

故障内容


整備のご依頼。

原因


 コンデンサー他の劣化。

処置

 オーバーホール修理。

修理期間

 11/25〜11/27

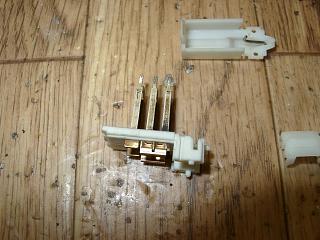

 スライドSW内部は真っ黒です。オーバーホール修理なので
分解清掃します。

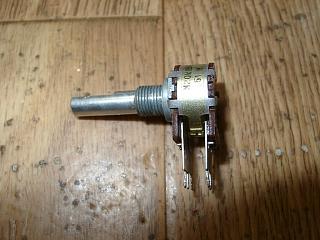

 ボリューム関係は一旦基板から取り外し、接点洗浄します。

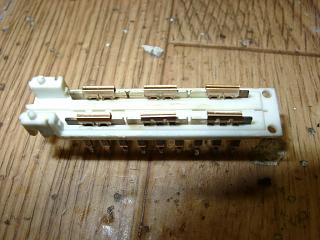

 こちらのSWも接点腐食しています。

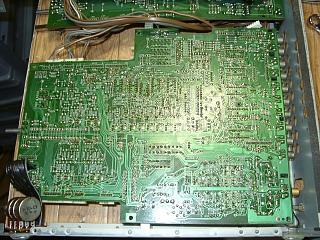

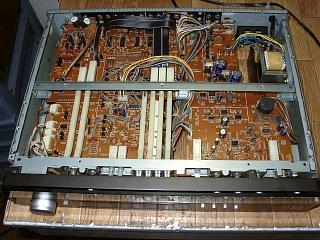

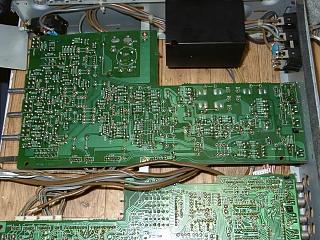

 メイン基板のコンデンサー交換と半田の全修正。



















 出力バッファー基板のコンデンサー交換と半田の修正。



















 クリーニングの済んだボリューム、SWを取付けます。



















 クリーニングの済んだフロントパネルとツマミ取付け。

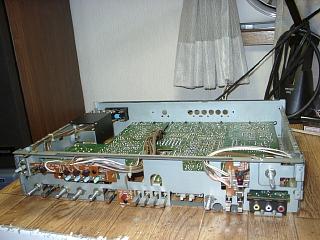

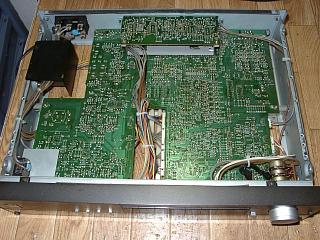

 すべての部品交換が終了しました。

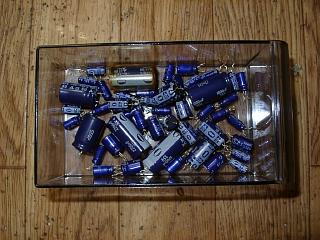

 交換部品です。



















 歪みの測定です。

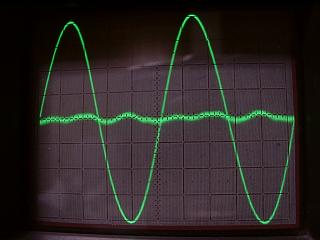

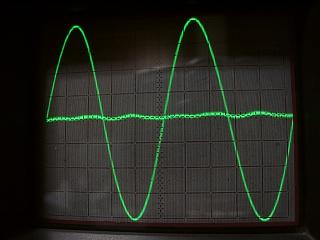

 CD〜LINEOUTの歪み波形です。非常に綺麗です。

















 Lチャンネルです。

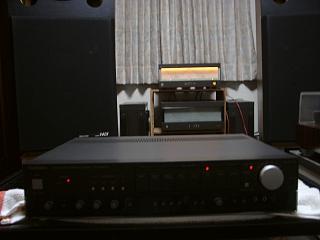

 A5とペアーで試聴中。


















 修理完了です。
