修理の様子

ＳＵ－Ａ６　Ｎｏ．２　修理の様子

故障内容

　電源投入後、３０分程度で音途切れ、ノイズ発生。

原因
　
　コンデンサー他の劣化。

処置

　オーバーホール修理。

修理期間

　６／２７～７／１３

　コンデンサーは各所で液漏れして寿命。

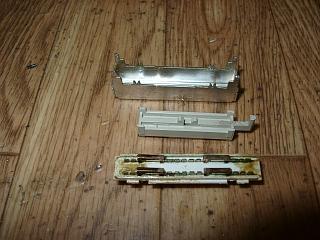

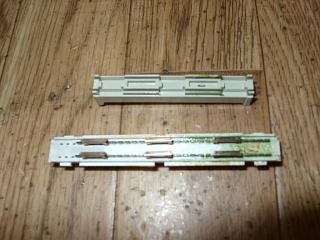

　スライドＳＷは分解清掃します。

　ＰＨＯＮＯ切り替えＳＷも分解清掃。

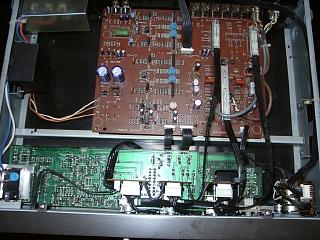

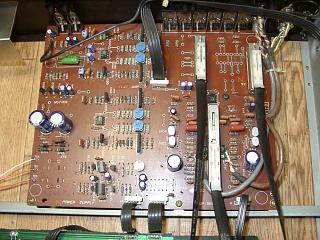

　メイン基板のコンデンサーとＯＰアンプＩＣ交換。

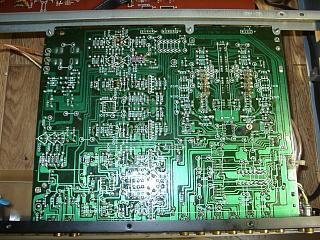

　半田の修正。

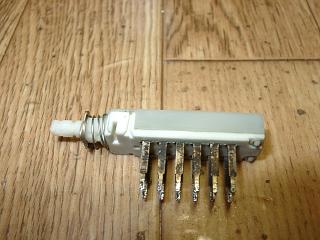

　ＳＷは取り外して接点洗浄。

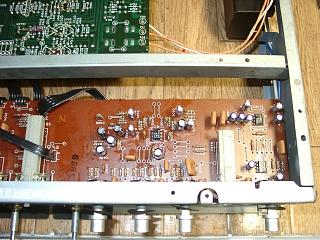

　シェルビングトーン回路のコンデンサー交換。

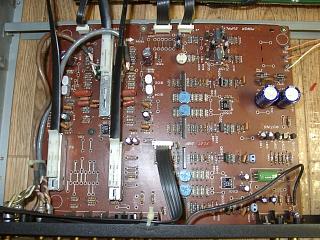

　部品の交換が終了しました。

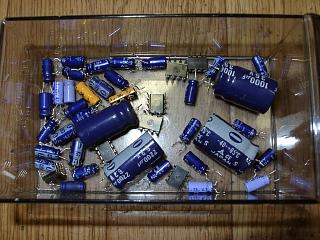

　交換部品。

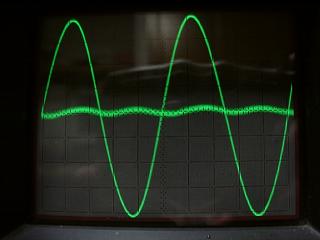

　Ｒチャンネルの歪み波形です。優れた特性。

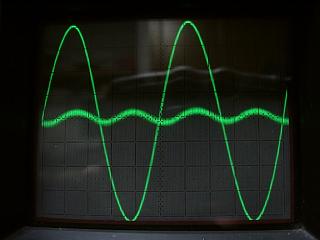

　Ｌチャンネルの歪み波形です。こちらも綺麗です。

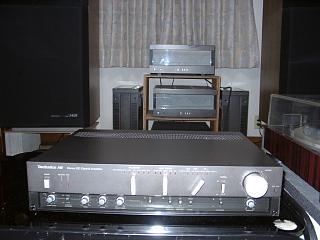

　アナログ試聴中。ＥＱアンプは、各種ＭＭ・ＭＣカートリッジへ対応。

　修理完了です。
