故障内容
Ｐｈｏｎｏ故障。オーバーオールのご依頼
原因
コンデンサー劣化。
処置
劣化コンデンサー交換。オーバーホール作業。
修理期間
８／３１〜９／２０

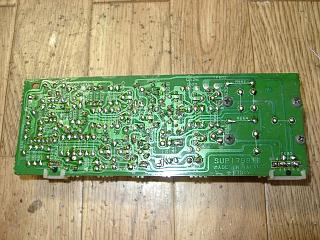

ＰＨＯＮＯイコライザー基板の修理です。コンデンサー、初段ＦＥＴ劣化。

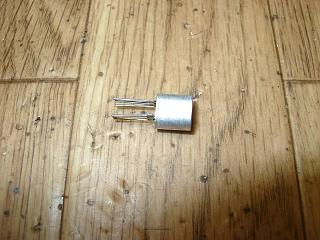

初段ＦＥＴは新品と交換します。今では希少となりました。
コンデンサーとＦＥＴ交換。

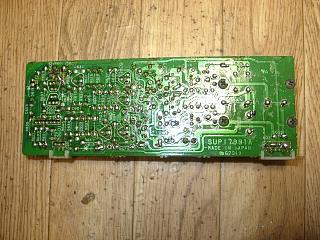

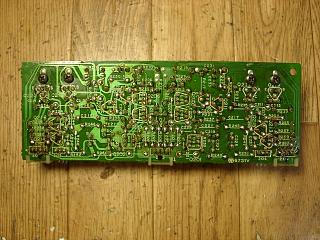

半田はすべて修正します。
ＭＣヘッドアンプも劣化が激しい状況。
コンデンサー全交換。

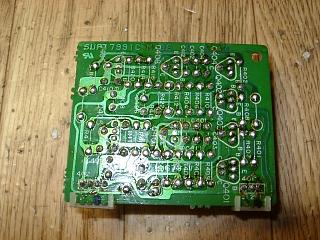

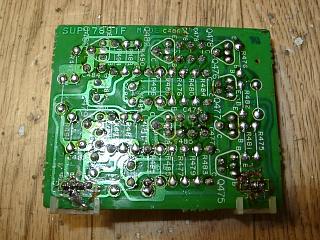

半田もすべて修正します。

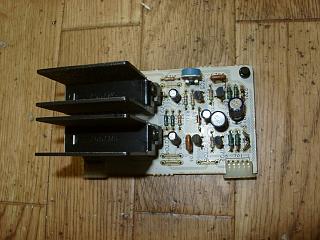

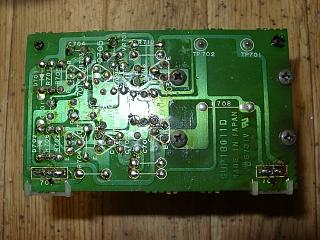

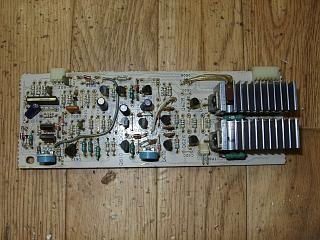

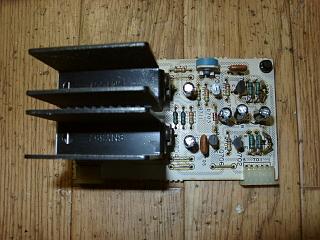

安定化電源基板のコンデンサーは劣化して液漏れしています。
コンデンサー全交換。
半田の修正。

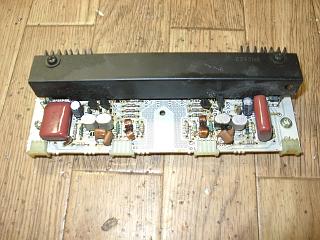

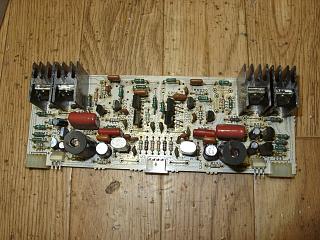

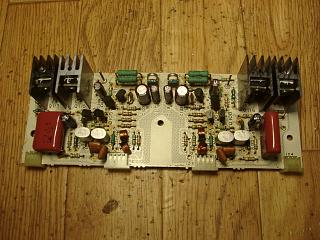

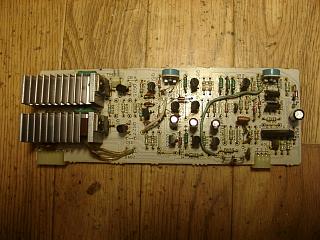

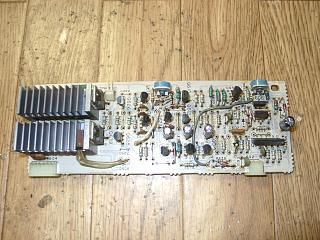

バッファーアンプです。非常に強力な出力段を搭載。優れた伝送特性を
誇ります。
コンデンサー全交換。

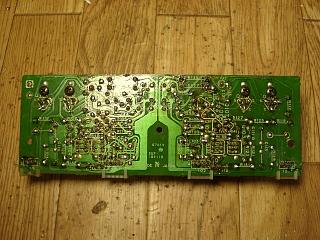

半田もすべて修正。

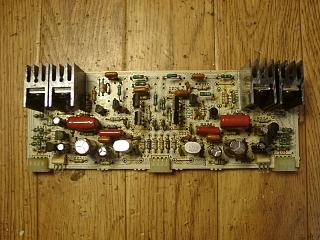

Ｌチャンネルも同様に部品交換。
半田もすべて修正。
シェルビングトーン回路のコンデンサー交換。

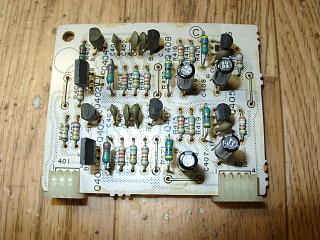

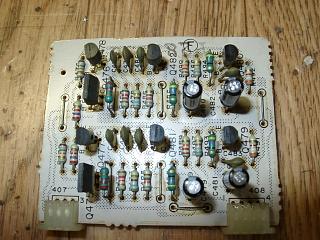

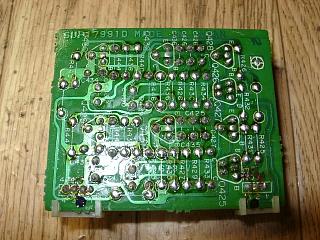

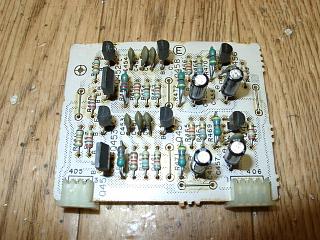

モジュールＦのコンデンサー交換。
半田の全修正。

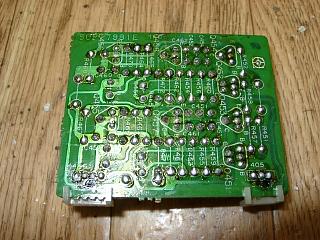

モジュールＣのコンデンサー交換。
半田の全修正。

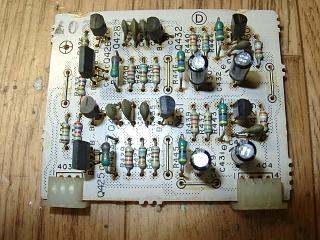

モジュールＤのコンデンサー交換。
半田の全修正。
モジュールＥのコンデンサー交換。
半田の全修正。

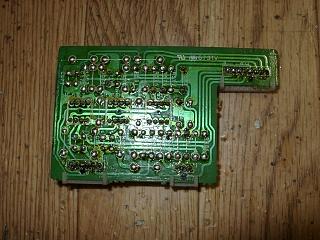

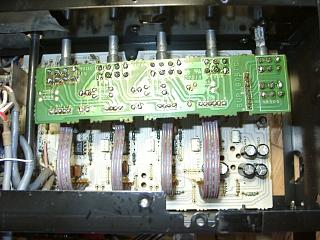

トーンＯＰアンプ基板の半田修正。

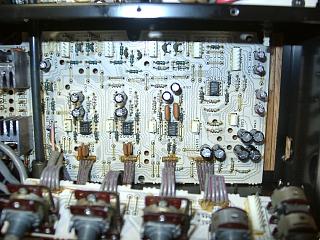

マザーボードのコンデンサー交換と半田の全修正。

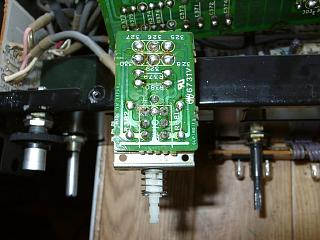

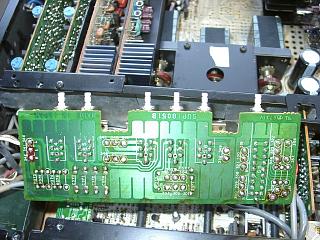

シェルビングトーンＶＲ基板の半田修正。

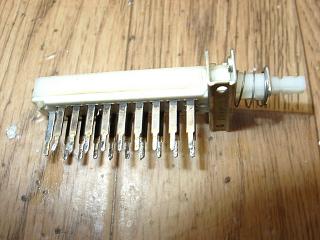

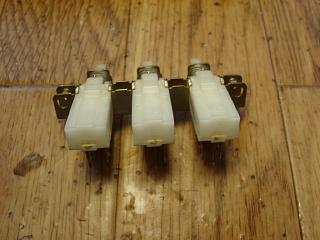

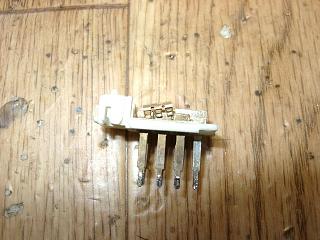

プッシュＳＷはすべて分解して接点清掃。
内部のグリスが固着して接触不良となっています。

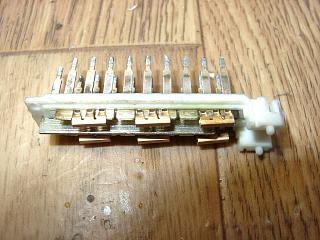

こちらのＳＷも全部分解清掃。
やはり内部はグリス固着しています。
分解清掃の済んだＳＷ取付け、半田はすべてやり直し。
ミューティングＳＷも分解清掃して取付け、半田の修正。

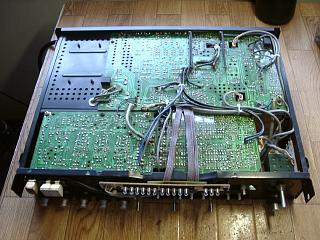

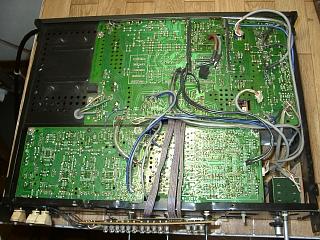

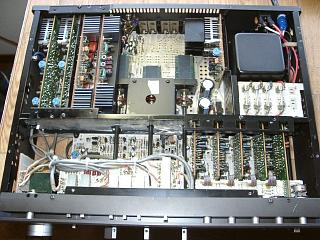

すべての部品交換がようやく終わりました。絶縁シート取付け、ハーネス
関係を綺麗に束線します。
クリーニングの済んだフロントパネルとツマミ取付け。各セクションの調整
して完成です。
電源コードとプラグはオーナー様で高品位の物へ交換済みです。

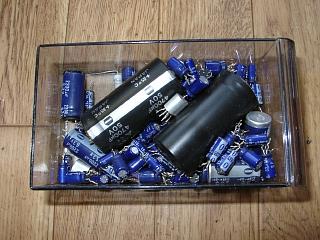

交換部品。
測定です。

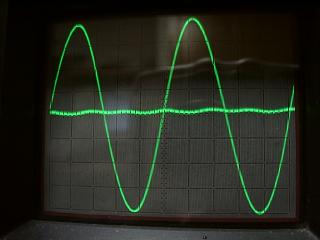

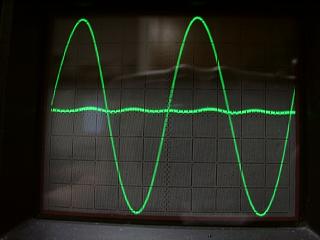

Ｌチャンネルの歪み波形です。非常に優れた伝送特性を誇ります。
＊ＡＵＸ〜ＰＲＥＯＵＴ間の特性です。
Ｒチャンネルも非常に低歪み。

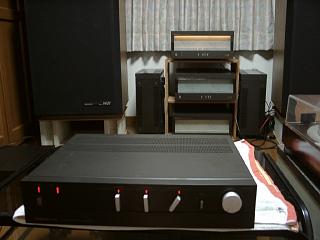

素晴らしい音質が蘇りました。
修理完了です。
