故障内容
Ｐｈｏｎｏ使用時にノイズ。右チャンネル音途切れ。オーバーオールのご依頼
原因
コンデンサー劣化による歪み増大、回路動作不安定。
処置
劣化コンデンサー、初段トランジスター交換。オーバーホール作業。
修理期間
１／２２〜１／２３

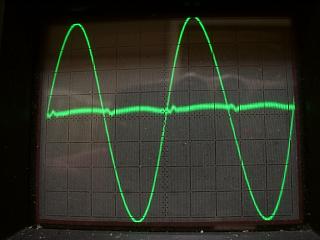

Ｌチャンネルです。少々歪んでいますね。

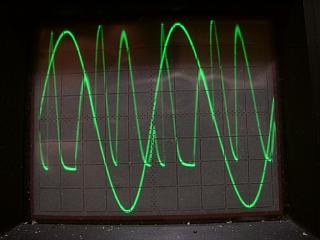

Ｒチャンネルは完全に歪んでいます。内部に異常が発生しています。

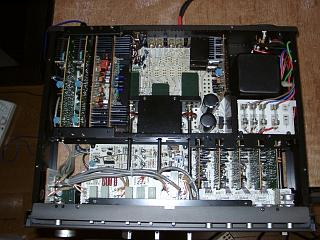

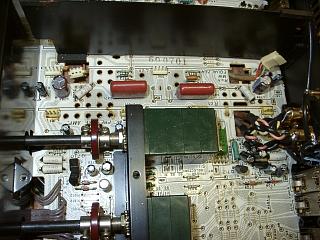

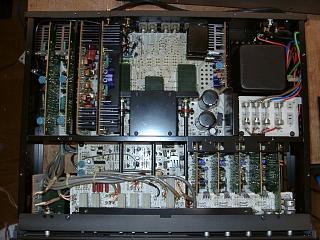

内部は非常に綺麗です。

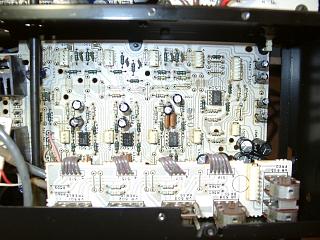

トーン回路のコンデンサー交換。

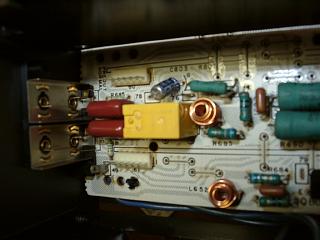

電源回路のコンデンサー交換。
ＰＨＯＮＯ電源回路のコンデンサー交換。
ＰＨＯＮＯイコライザー電源コンデンサー交換。

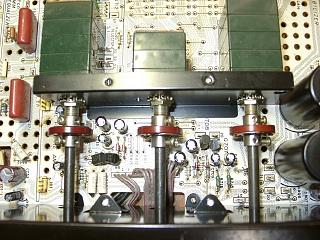

出力アンプ回路のコンデンサーは熱で劣化。

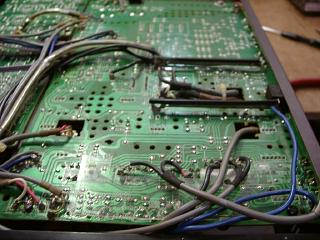

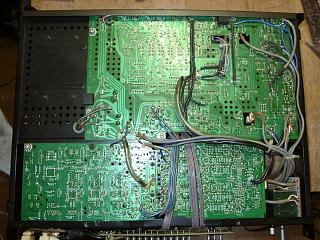

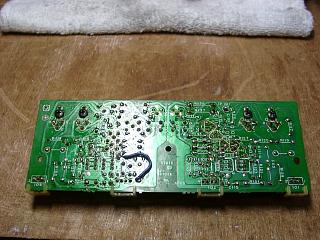

メイン基板の半田修正。

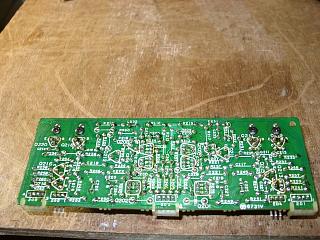

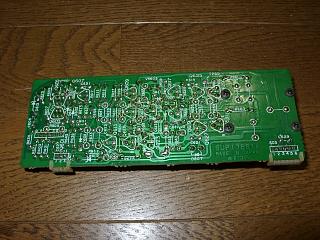

メイン基板すべての半田修正とコンデンサー交換が終了。

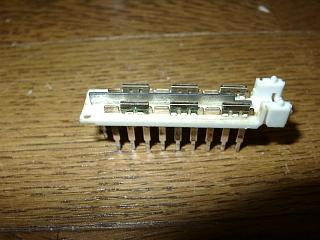

モードＳＷの分解清掃。内部は比較的綺麗です。

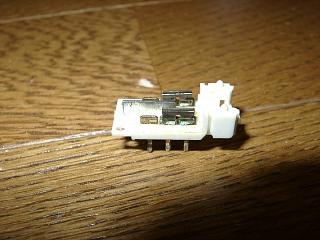

ＭＵＴＥのＳＷも分解清掃。こちらは少々錆びています。

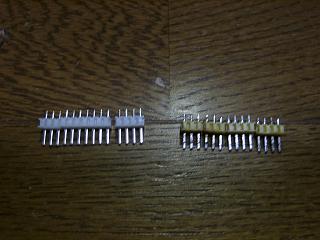

コネクターピンは腐食していますので、新品に交換。（左が新品）

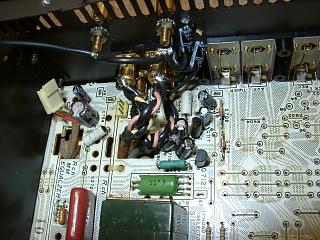

ＭＣヘッドアンプの部品交換と半田全修正。
ＭＣヘッドアンプ部の部品交換終了です。

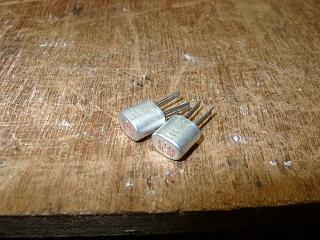

ＰＨＯＮＯイコライザー初段トランジスターは新品に交換します。今では
貴重になりました。

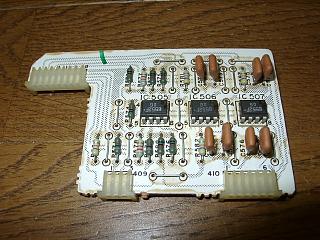

イコライザー部の半田修正とコンデンサー，ＦＥＴ交換。

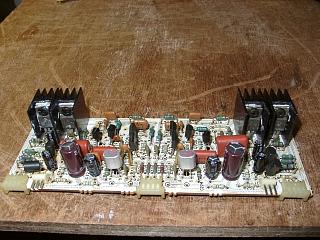

イコライザー部の部品交換が終了しました。

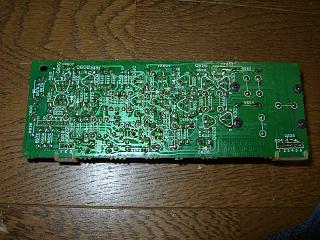

出力アンプ部の半田修正とコンデンサー交換。

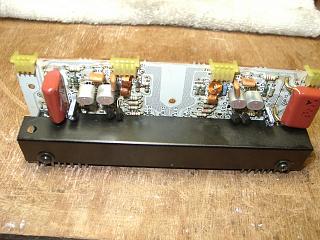

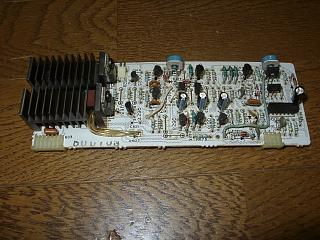

部品交換が終了しました。パワーアンプ並のバッファーアンプ！
Ｌチャンネルも同様に交換。

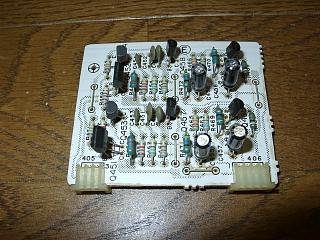

トーン回路（Ｅ）のコンデンサー交換と半田修正。

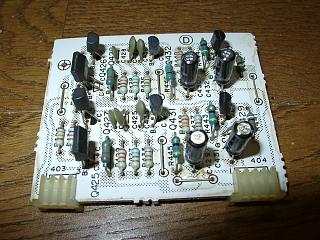

トーン回路（Ｄ）のコンデンサー交換と半田修正。

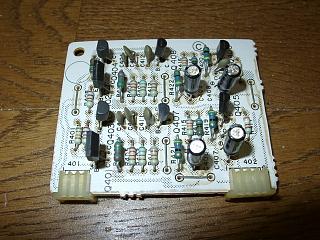

トーン回路（Ｃ）のコンデンサー交換と半田修正。
トーン回路（Ｓ−ＢＡＳＳ）半田修正。
すべての部品交換が終了しました。

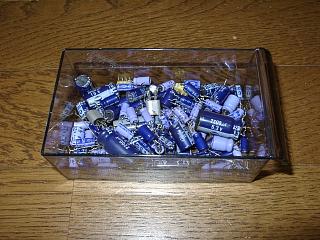

交換部品。

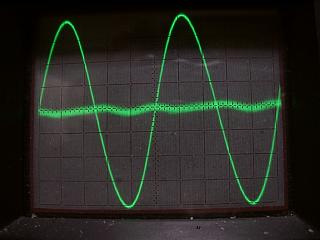

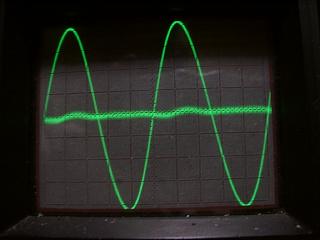

測定に入ります。修理前は少々ＳＷ歪みが出ていましたが綺麗に
取れました。Ａ４本来の優れた特性が戻ってきました。
大きく歪んでいたＲチャンネルも綺麗に歪みが取れました。

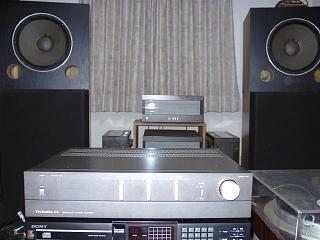

修理前は音像があいまいで曇った音質でしたが、オーバーホール後は
Ａ４本来の優れた音質が蘇りました。
音像は明確で鮮明、音量を上げるとさらにリアルになります。最高です。
修理完了です。
