Ｔechnics　ＳＵ−7700　修理の様子

故障内容

　盛大なノイズ発生。

原因

　コンデンサー他の劣化。各接点接触不良。

処置

　オーバーホール修理。

修理期間

　３／１３〜３／１４

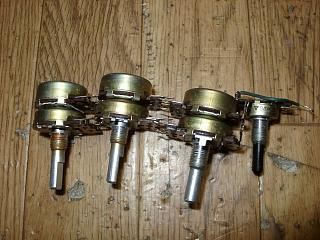

　ＶＲ関係は取り外してから洗浄処理します。

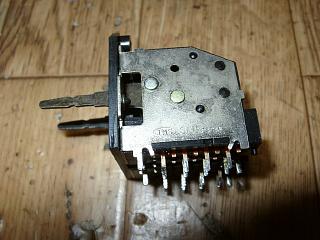

　ＳＷ関係は分解清掃します。

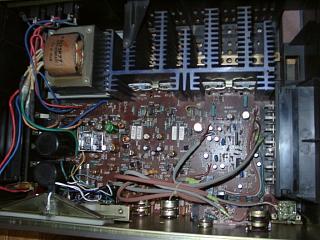

　内部はやはり真っ黒です。

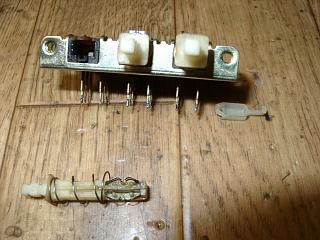

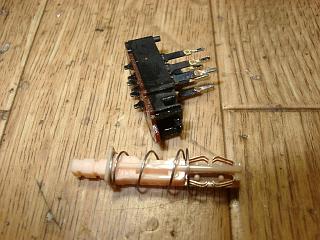

　プッシュＳＷも分解清掃します。

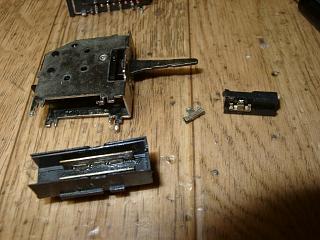

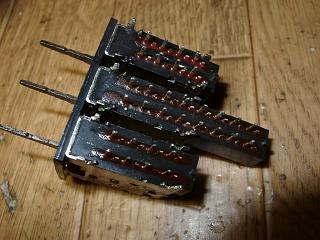

　ファンクションＳＷ関係も分解清掃します。



















　こちらもかなりの汚れです。

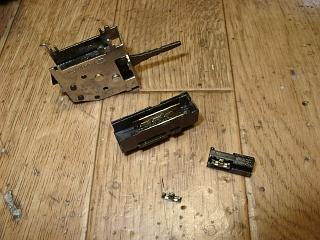

　こちらも分解清掃します。



















　劣化部品の交換。

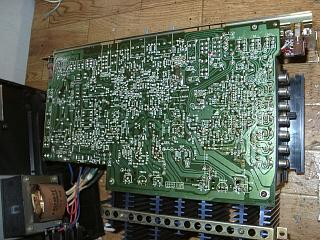

　半田の全修正。

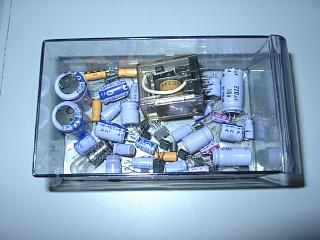

　交換部品です。

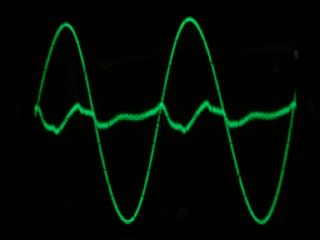

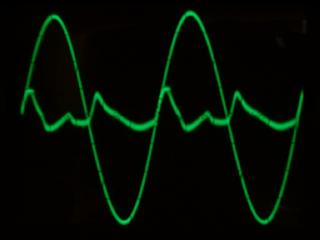

　歪みの測定です。

　Ｒチャンネルです。

















　Ｌチャンネルです。

　高精度歪み計ですので、歪みが多い様に見えますが、実測０．０２％程度
ですので、当時としては非常に優秀な特性です。
















　試聴して完成です。スタイルからは想像出来ない程、非常にスケールの
大きな音楽を奏でます。

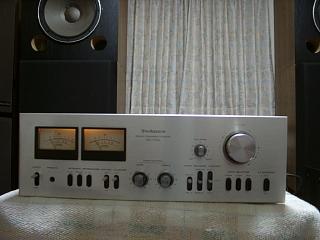

　修理完了です。
