Ｔｅｃｈｎｉｃｓ　プリアンプ　ＳＵ−１００００　Ｎｏ．２　修理の様子

故障内容

　整備のご依頼。

原因
　
　コンデンサー他の劣化。

処置

　オーバーホール修理。

修理期間

　１２／５〜１／１７

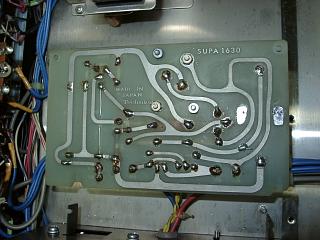

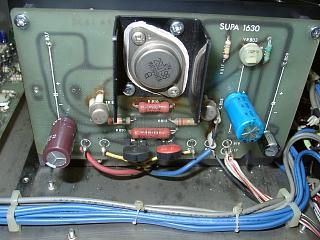

　ＨＶレギュレーター基板の部品交換。

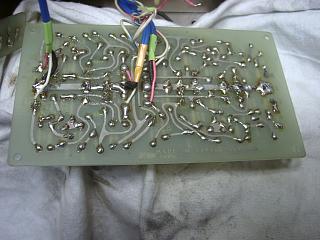

　半田の修正。

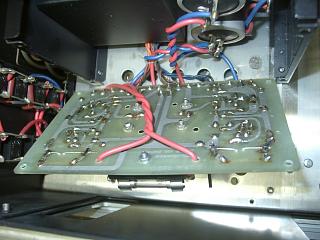

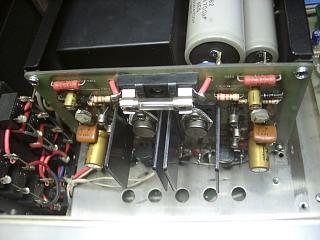

　電源基板の部品交換。



















　半田の修正。

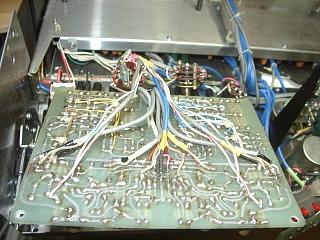

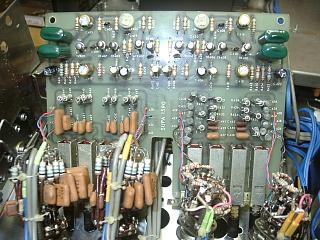

　バッファーアンプ基板の部品交換。



















　半田の修正。

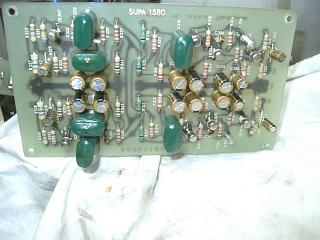

　トーン基板の部品交換。



















　半田の修正。

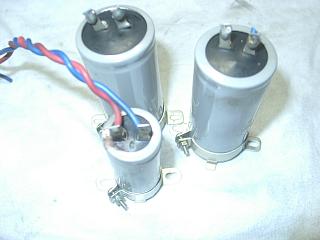

　ブロックコンデンサーは、容量抜け状態です。

　すべて新品に交換します。

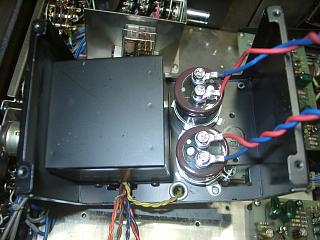

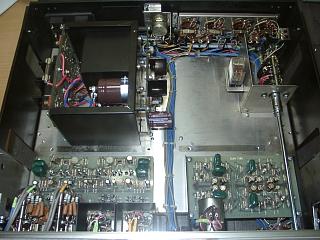

　ブロックコンデンサー交換。

　

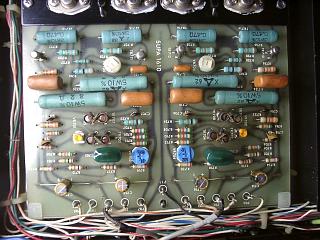

　ＨＰ基板の部品交換。

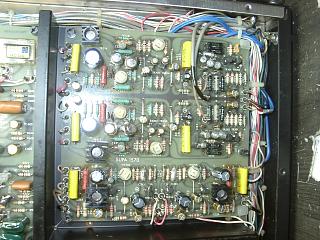

　ＰＨＯＮＯーＥＱ基板の部品交換。

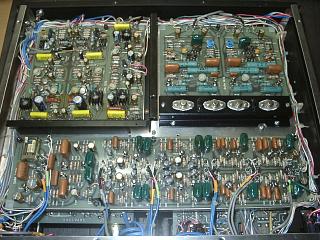

　すべての部品交換が終了しました。

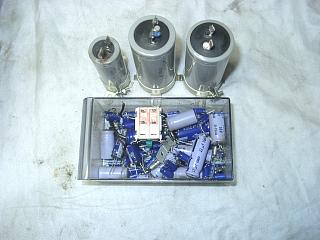

　交換部品です。

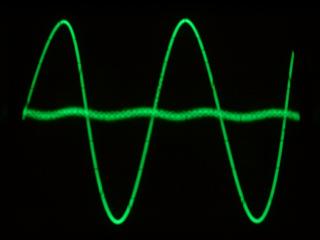

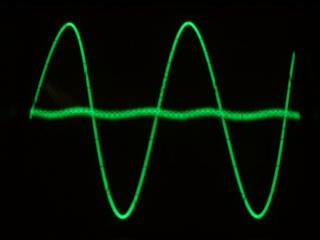

　歪みの測定です。

　Ｒチャンネルです。

















　Ｌチャンネルです。

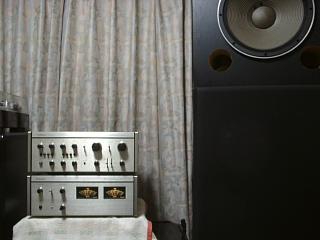

　パワーアンプ（ＳＥ−１００００）とペアーで試聴し完成です。


















　修理完了です。
