Ｔｈｒｅｓｈｏｌｄ　ＳＴＡＳＩＳ-２　パワーアンプ修理の様子

故障内容

　片ＣＨ音出ない。

原因
　
　パワートランジスター、初段トランジスターショート。抵抗焼損。

処置

　パワートランジスター、初段トランジスター、焼損抵抗交換。

修理期間

　１１／１６〜１２／２６

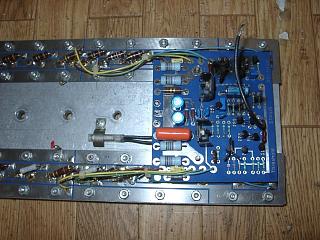

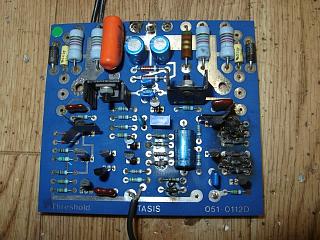

　初段基板は焼損しています。

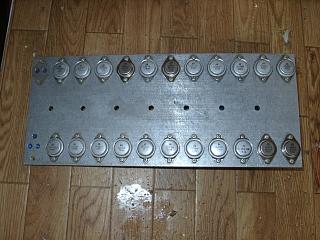

　過去の修理で、一部のパワートランジスターは交換されています。



















　初段基板は焼損が激しい状態。

　

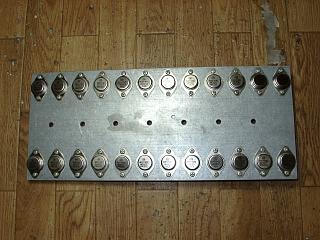

　パワートランジスターをすべて新品に交換。

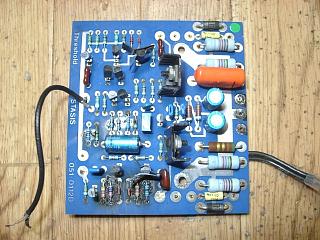

　焼損抵抗とトランジスター交換。

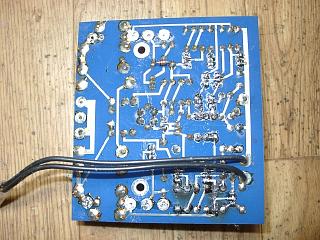

　半田の修正。

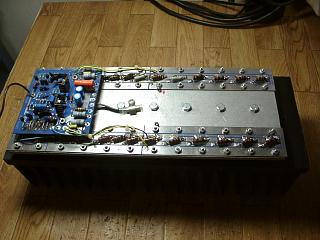

　パワーアンプモジュールの修理完了。

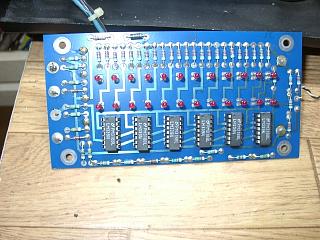

　レベルメーターの修理。コンパレータ−ＩＣ６個交換。

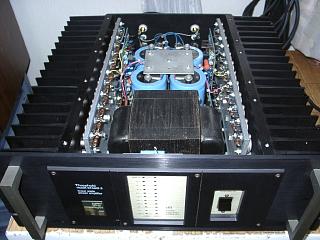

　パワーモジュール取付けて完成です。

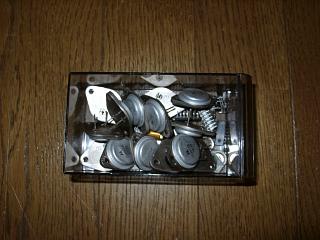

　交換部品。

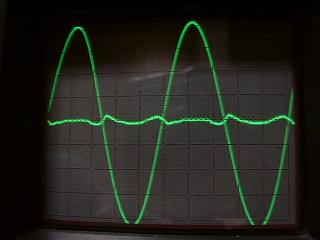

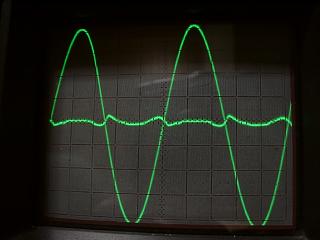

　歪み波形です。Ｒチャンネルです。



















　Ｌチャンネルです。



















　正弦波を入れてエージングします。

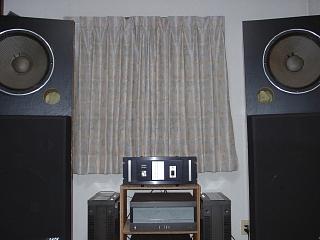

　試聴して完成です。非常にパワフルな音質。

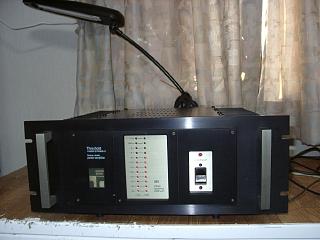

　修理完了です。
