Threshold STASIS-2 パワーアンプ修理の様子

故障内容

 整備のご依頼。

原因


 パワートランジスター劣化。

処置

 パワートランジスター交換。保護回路追加。

修理期間

 平成28年2月19日〜10月24日


 プリドライバーや端子関係は過去に整備されている様なので、パワーステージ
を重点修理致しました。

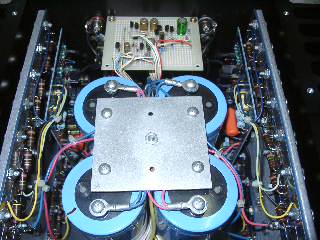

 SP保護の観点から、保護回路は新規に設計し、ディスクリートで制作します。

 ハイパワーアンプなので100%保護出来る訳ではありませんが、無いより
ずっと安全ですし、電源ON/OFF時の不快音も防止できます。

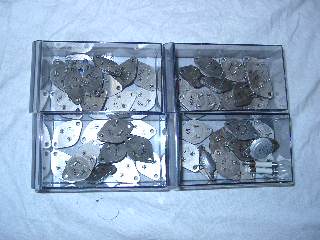

 大量のパワートランジスタです。ほとんど劣化して使い物になりません。

 修理前の試聴では、元気の無い、気の抜けた様なサウンドでした。

















 歪みの測定です。

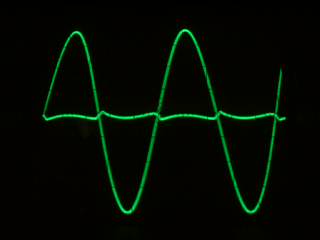

 Rチャンネルです。国産アンプに比較すると2桁以上歪みが多いですが
これは、終段部がNON-NFBの為です。

 別に音質が2桁悪いということではありません。あくまで安定動作確認の為
歪み波形の確認をしています。

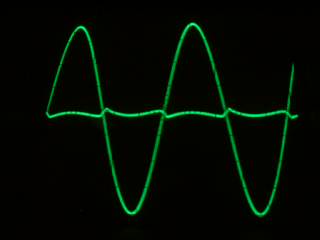

 Lチャンネルです。

 R/Lのバラツキが少ないのは、動作が安定している証拠です。

















 試聴して完成です。

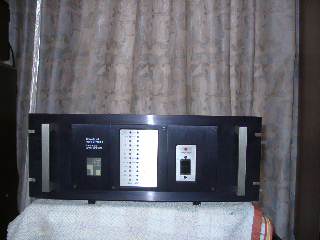

 修理完了です。
