Ｔｈｒｅｓｈｏｌｄ　パワーアンプ　ＳＴＡＳＩＳ－１　修理の様子

故障内容

　電源入らず。

原因

　パワートランジスタショートによるヒューズ断。

処置

　オーバーホール修理。

修理期間

　２０２１年９月１７日～２５日

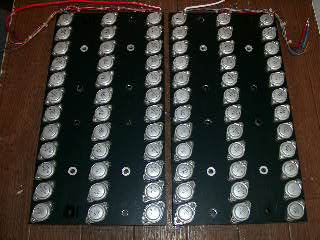

　７２個ものパワートランジスタが使用されています。
ステレオアンプでは無く、モノラルアンプですから凄いの一言。

　単純にパラっている訳では無く、Ａ級出力、カレントミラー、ブート
ストラップ回路、それぞれが１１～１２パラ構成となっています。

　初段やドライブ段では、超低歪み回路として良く見られる構成ですが
終段で行っている点が凄いですね。

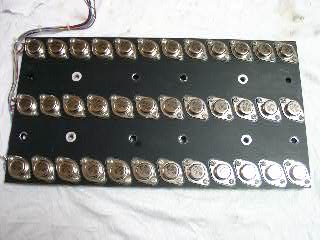

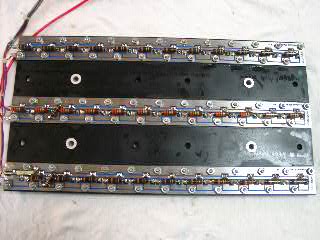

　右側ヒートシンクトランジスタ交換。

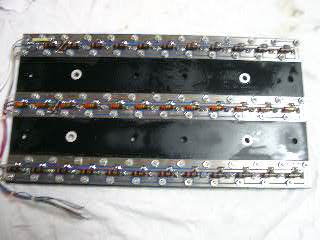

　半田の修正。

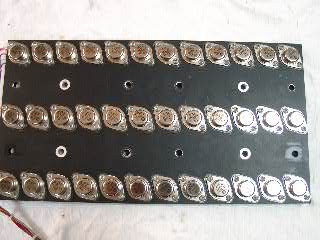

　左側ヒートシンクトランジスタ交換。



















　半田の修正。

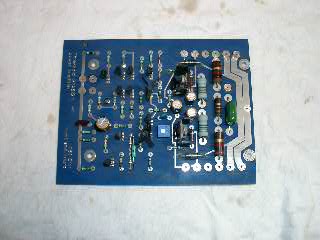

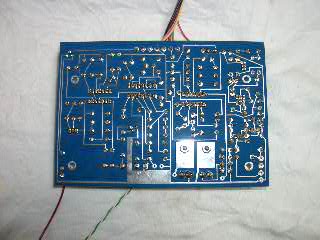

　ドライブ基板の部品交換。

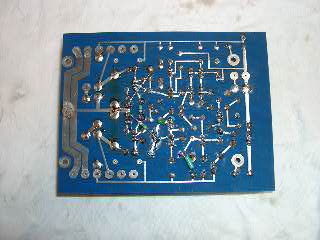

　半田の修正。

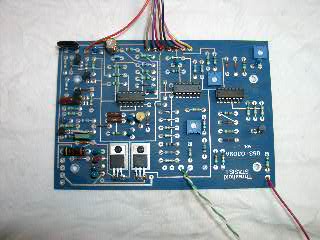

　メーター・ロジック基板の部品交換。



















　半田の修正。

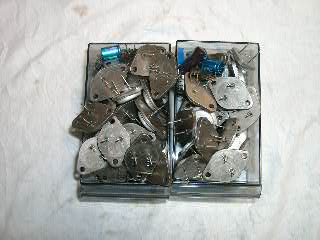

　交換部品です。

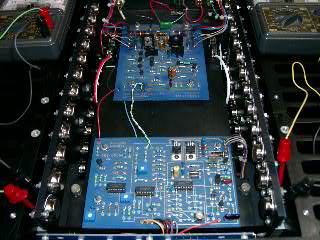

　各部の調整。

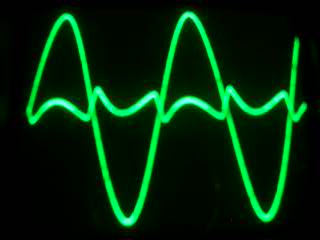

　歪みの測定です。

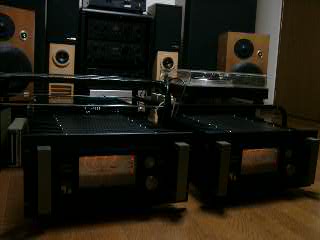

　ペアで試聴し完成です。












　修理完了です。

　
