ＬＵＸＭＡＮ　プリメインアンプ　ＳＱ５０７Ｘ　Ｎｏ．２　修理の様子

故障内容

　ノイズ多い。

原因

　部品劣化。

処置

　オーバーホール修理。

修理期間

　１／２６〜２／８

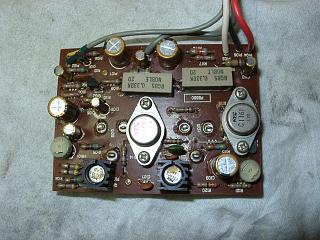

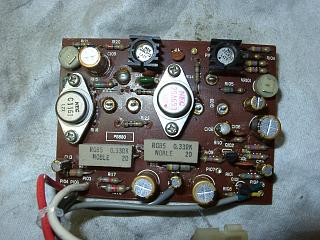

　パワー部（Ｒ）の部品交換。

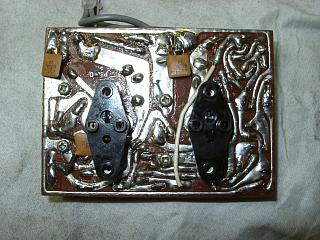

　半田の修正。

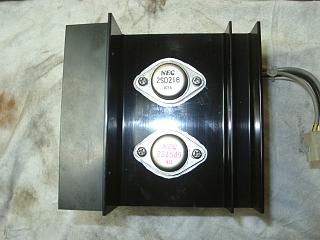

　パワートランジスタは、新しいシリコングリスを塗布して取り付け。



















　パワー部（Ｌ）の部品交換。

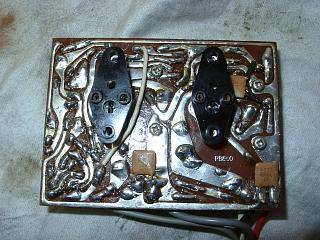

　半田の修正。

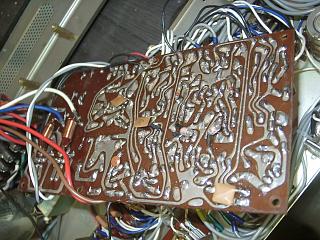

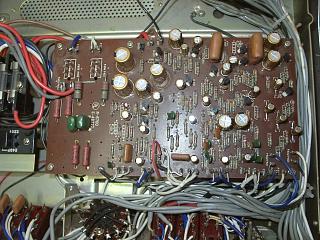

　フラットアンプ、ＰＨＯＮＯ基板の部品交換。



















　半田の修正。

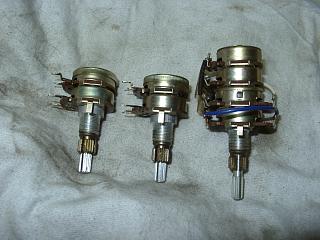

　ＶＲ関係は、取り外してから洗浄処理します。

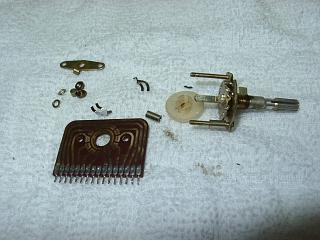

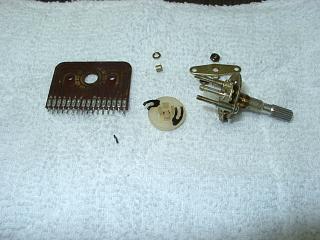

　トーンＳＷ（ＢＡＳＳ）の分解清掃。



















　トーンＳＷ（ＴＲＥＢＬＥ）の分解清掃。

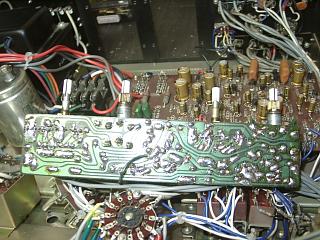

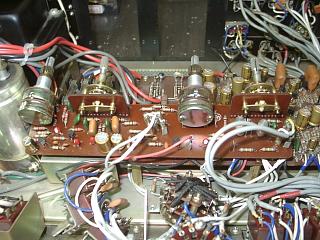

　トーン基板の部品交換と、修理の済んだＳＷ、ＶＲ取り付け。



















　半田の修正。

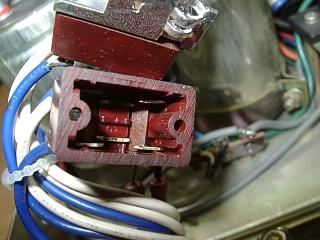

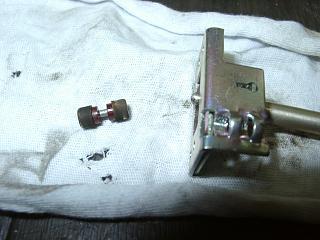

　トグルＳＷは、すべて分解清掃します。



















　内部の端子は真っ黒です。



















　修理の済んだＳＷ、ＶＲ取り付け。



















　インジケータランプの交換。

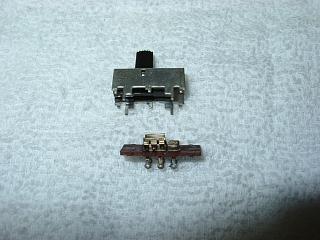

　セパレートＳＷの分解修理。

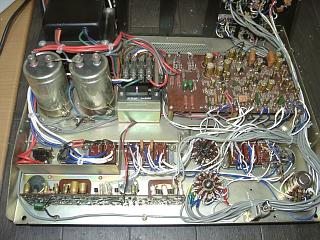

　すべての部品交換が終了しました。

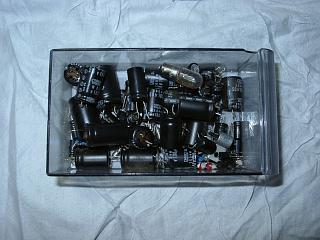

　交換部品です。

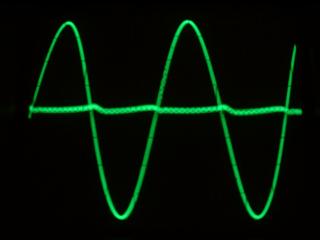

　歪みの測定です。

　Ｒチャンネルです。

















　Ｌチャンネルです。

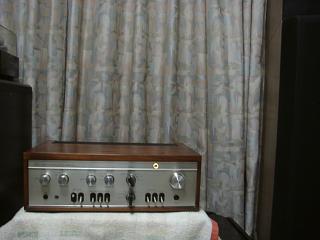

　試聴して完成です。ノイズも無くなり優れた音質となりました。

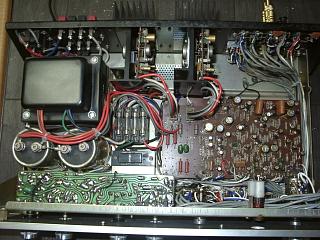

　修理完了です。
