修理の様子

　ＳＱ５０５Ｘ　修理の様子

故障内容

　整備のご依頼。

原因
　
　部品劣化。

処置

　オーバーホール修理。

修理期間

　８／８～８／１２

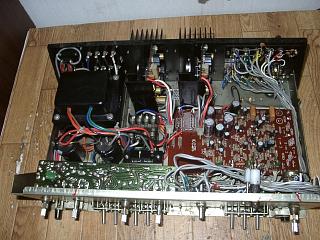

　パワー部以外は未整備の様です。

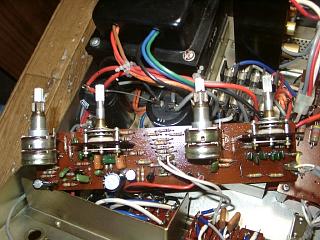

　トーン基板は接点復活剤でバタベタ状態です。出来る範囲で洗浄します。

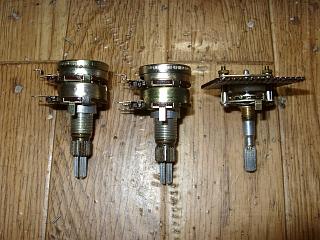

　ＶＲ・ＳＷは基板から取外し、洗浄処理します。

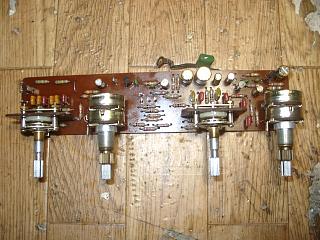

　トーン基板の部品交換と洗浄の済んだＶＲ／ＳＷ取り付け。

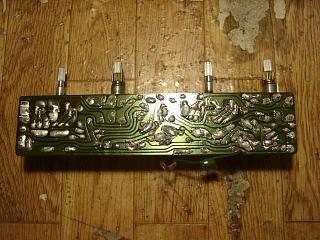

　半田の全修正。

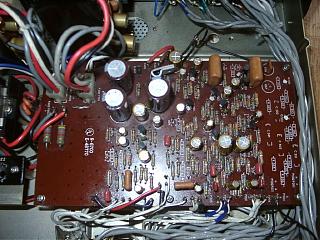

　ＥＱ基板の部品交換と半田の修正。

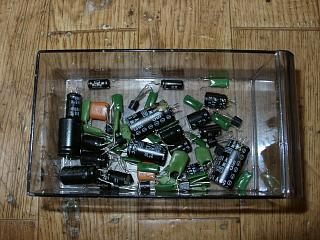

　交換部品です。

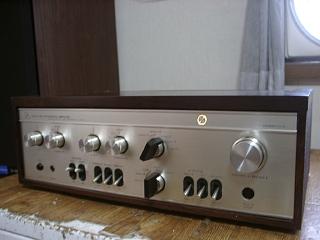

　クリーニングの済んだフロントパネルとツマミ取り付け、完成です。

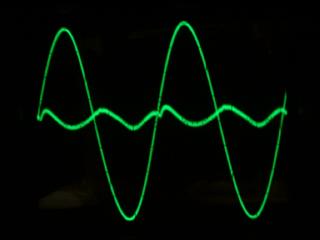

　歪みの測定です。

　当時としては、非常に低歪みです。

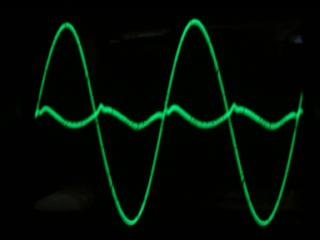

　Ｌチャンネルです。

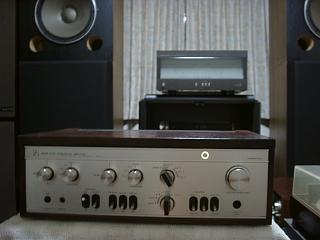

　エージング中。

　往年のラックスサウンドが蘇りました。ＰＨＯＮＯイコライザーの音質も
非常に優秀です。

　修理完了です。
