Technics フォノモーター SP−10MK2 修理の様子

故障内容

 高速回転する。

原因


 DDモーター故障、部品劣化。

処置

 オーバーホール修理。

修理期間

 2019年9月30日〜10月13日

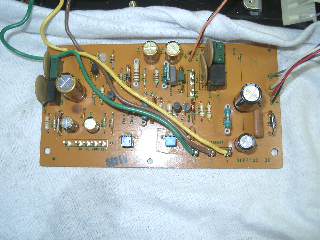

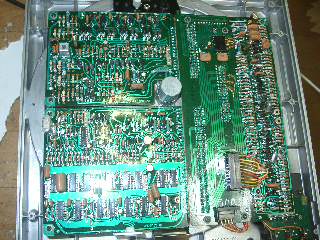

 電源基板の部品交換。

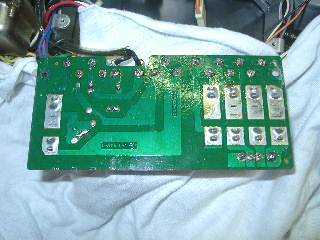

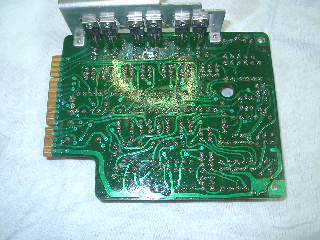

 半田の修正。



















 半田の修正。

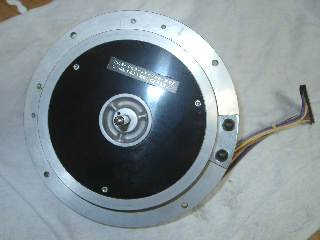

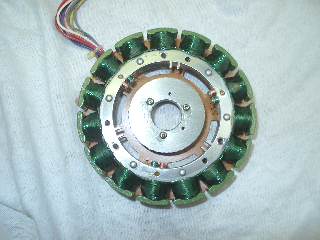

 最大の難問、FGコイルの断線修理。巻き始め部の断線で、修正出来ない為
新しい線材で巻き直しを行います。


















 コイルの巻き直しを行い、組み上げます。

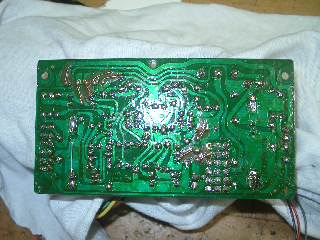

 コントロール基板の部品交換。

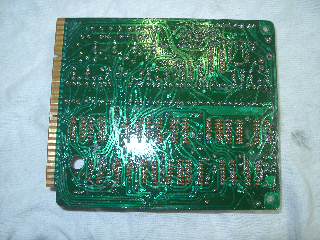

 半田の修正。

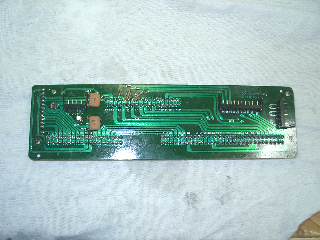

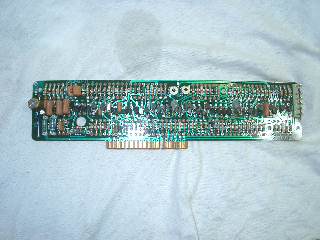

 中継基板の部品交換と、半田の修正。

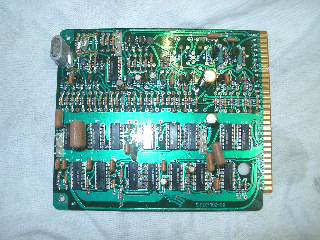

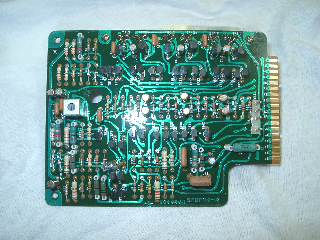

 PLL基板の部品交換。カラーテレビのカラー復調回路に使用されていた
物と同じx-talです。

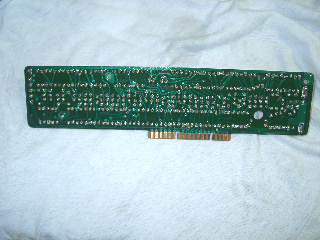

 半田の修正。



















 モーター駆動基板の部品交換。



















 半田の修正。



















 組み上げ実施。完成度の高いフォノモーターです。

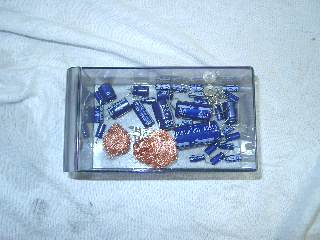

 交換部品です。FGコイルは、途中にも腐食断線がありました。

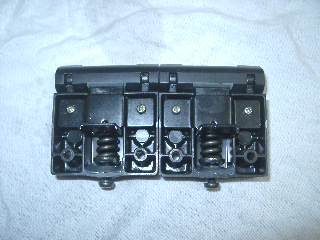

 ヒンジの修理。

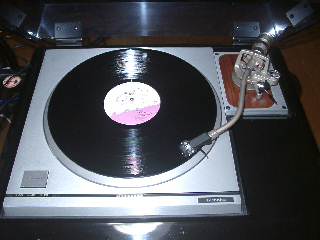

 試聴して完成です。












 修理完了です。
