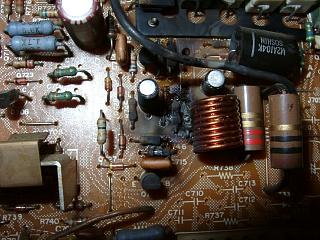

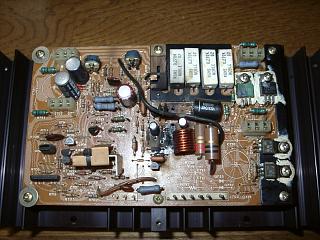

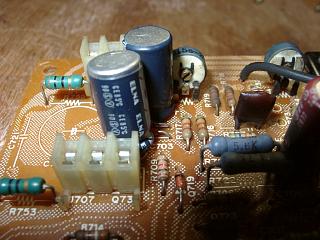

Ｒチャンネルの基板は、焼損しています。

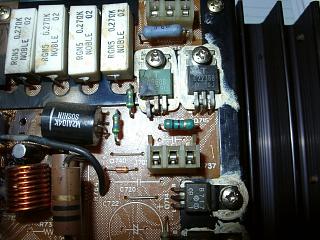

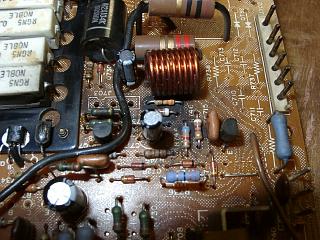

ドライブ段のトランジスターも焼損しています。
コンデンサーは熱で劣化しています。

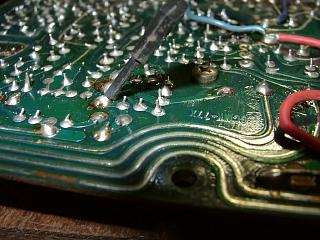

トランジスター破壊の原因判明。バイアス回路のトランジスター
半田割れで、異常バイアス掛かった為でした。
焼損した抵抗をすべて交換。

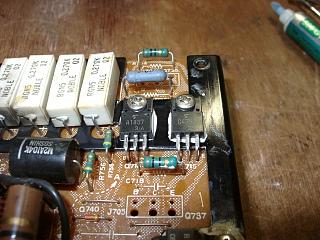

ドライブトランジスターも最新のものに交換

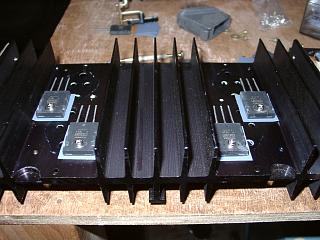

ヒートシンクの加工プラン。ここしかなさそうです。

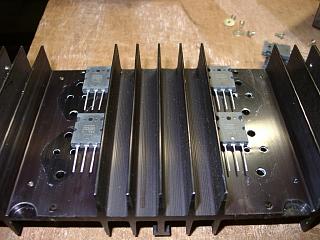

ヒートシンク加工して取り付け。
パワートランジスターへの配線

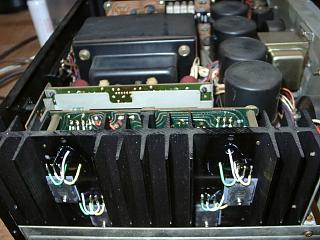

パワーアンプモジュールの取り付け

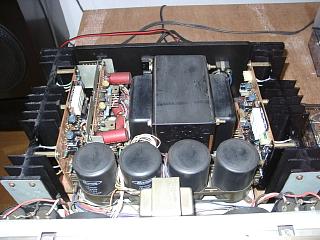

信号を入れてエージング開始
交換したパーツ群。今回は大手術となりました

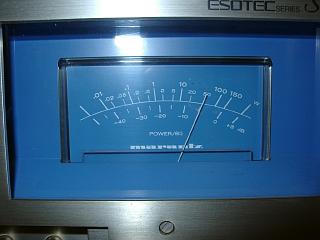

メーターの公正実施。１００Ｗなのに５０Ｗまでしか表示せず

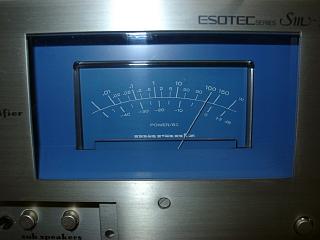

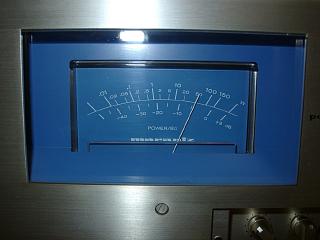

１００Ｗ表示に公正
Ｌも５０Ｗまでしか表示せず

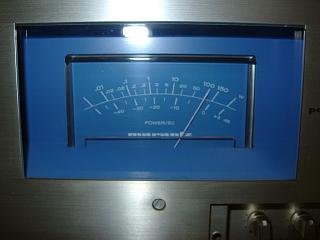

１００Ｗに公正

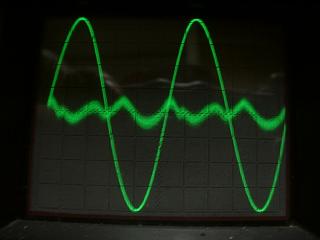

歪み波形の観測。この時代にしては、立派です。

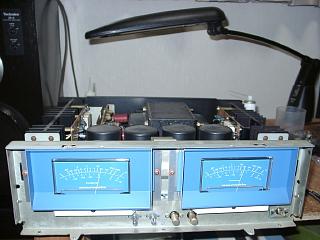

しばらくエージングします

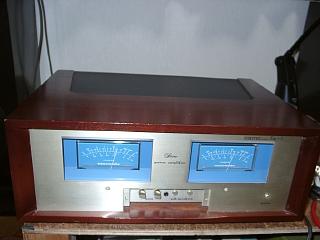

修理完了
