SM−9 No.2修理の様子

故障内容


火災に巻き込まれた。プロテクションが解除しない。

原因


 ヒューズ抵抗断線。トランジスターコンデンサー不良。

処置

 抵抗交換。トランジスターコンデンサー交換。メーター照明交換。

修理期間

 2/15〜2/15

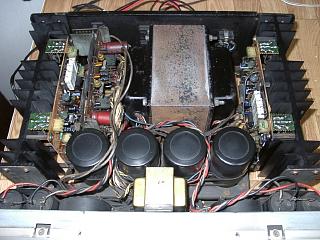

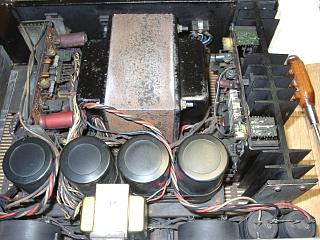

 内部はススで真っ黒です。

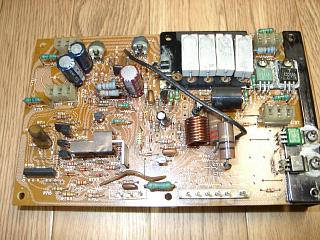

 Lチャンネルの基板洗浄後の状態。少し綺麗になりました。



















 コンデンサー、抵抗、トランジスター交換し、半田はすべて修正。

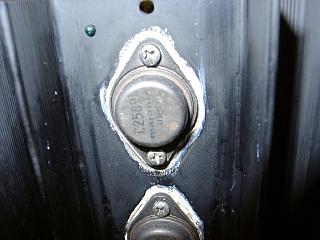

 パワートランジスタは表面が錆びている状態ですが、測定したら
特性は劣化していませんので、このまま使用します。

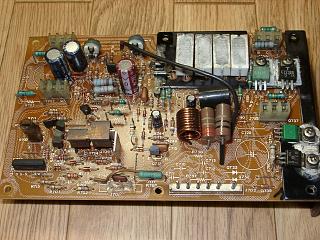

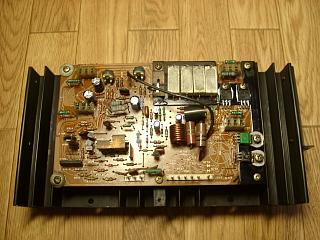

 部品交換後のLチャンネルパワーモジュール。



















 Rチャンネルも基板洗浄。同様に部品交換。

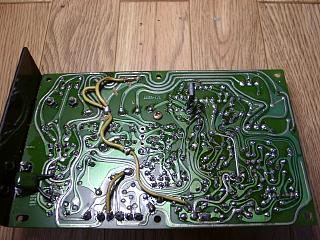

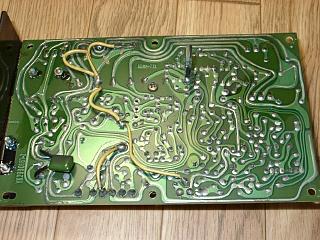

 洗浄したので、フラックスも綺麗に取れています。再半田して自然に
フラックスを乗せます。

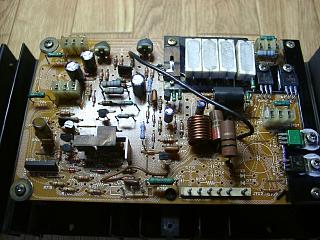

 Rチャンネルの修理も完了です。

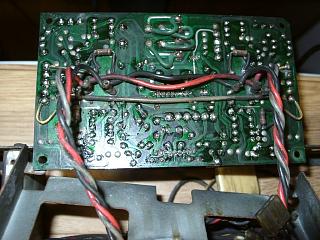

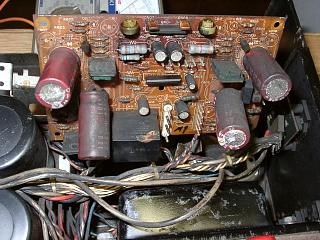

 プロテクト基板の様子。こちらもススで真っ黒です。



















 清掃後、コンデンサー交換と半田修正。



















 部品交換が終了しました。

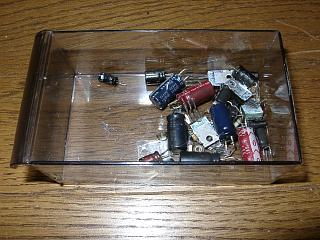

 交換部品。



















 測定に入ります。災難を乗り越えたアンプ、無事に蘇生しました。

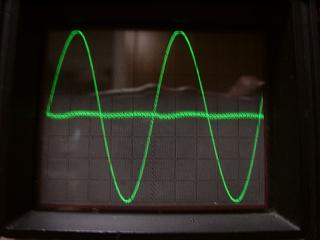

 Rチャンネルの波形です。

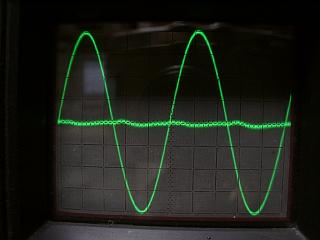

 こちらはLチャンネルです。

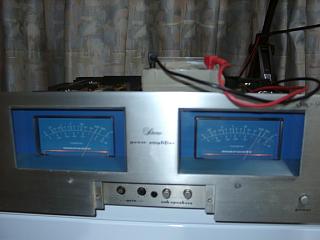

 メーターの公正中です。



















 火災で煙に巻かれたアンプも、みごとに生き返りました。なんと素敵な
音質でしょうか。本当に良かった!

 これからも、永く活躍してほしいですね。

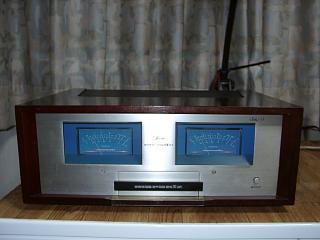

 修理完了です。
