Technics パワーアンプ SE−A5mk2 No.9 修理の様子

故障内容

 CD点灯せず、歪み多い。

原因


 コンデンサー他の劣化。

処置

 オーバーホール修理。

修理期間

 10/21〜10/24

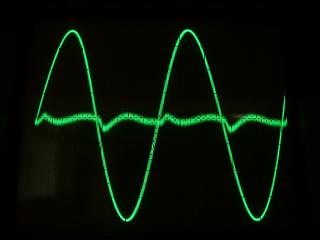

 Rチャンネルの歪み波形。少々多い状況です。

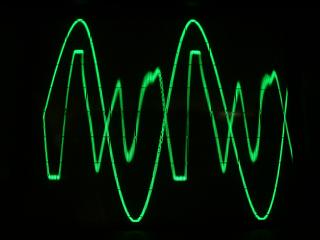

 Lチャンネルの歪み波形。かなりの歪みが発生しています。

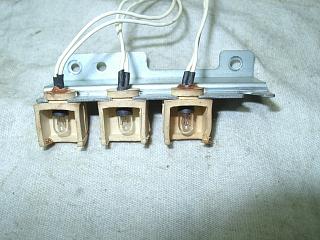

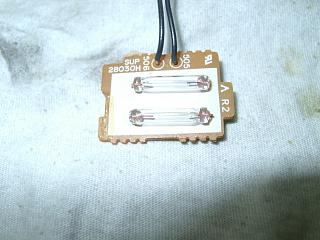

 ランプは消耗品ですので、今回すべて新品交換します。

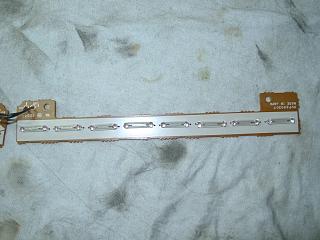

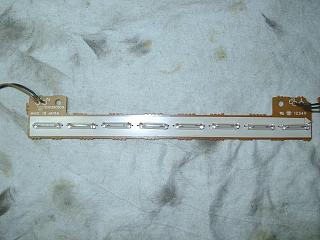

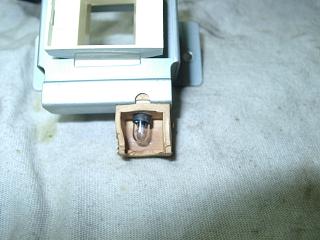

 メーター照明ランプもすべて交換します。

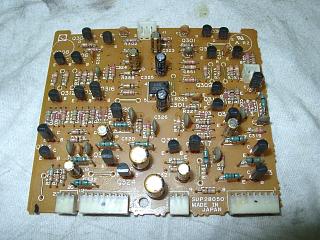

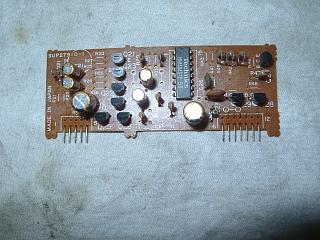

 パワー部初段基板の部品交換。



















 半田の修正。

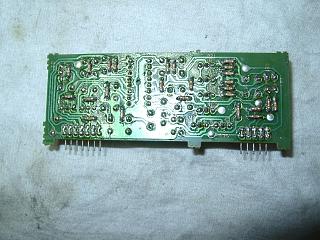

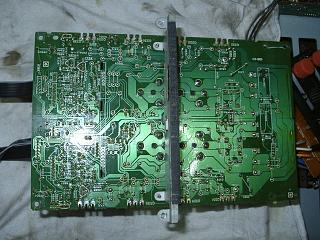

 コンピュータードライブ基板の部品交換。



















 半田の修正。

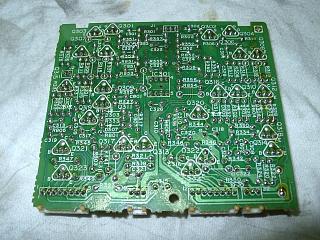

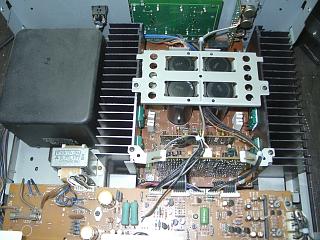

 パワー部終段基板の部品交換。



















 半田の修正。



















 アッテネーターは洗浄処理します。

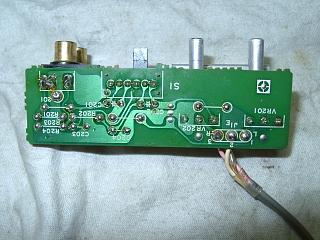

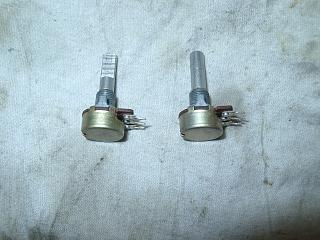

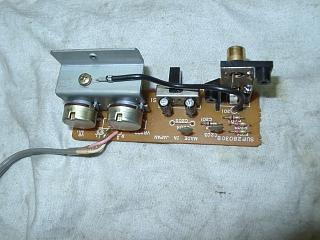

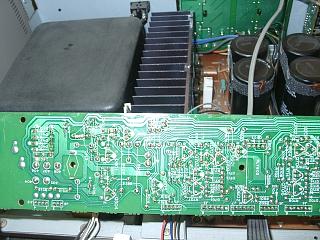

 入力基板の部品交換と、修理の済んだSW,VR取り付け。



















 半田の修正。

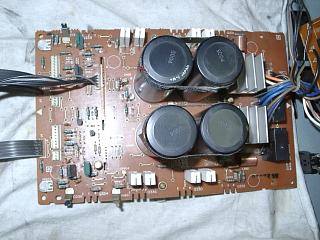

 初段基板の部品交換。



















 半田の修正。

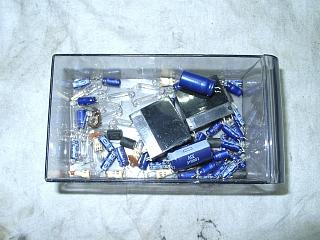

 交換部品です。

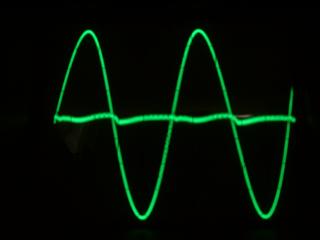

 歪みの測定です。

 Rチャンネルです。

















 Lチャンネルです。歪みも取れて綺麗になりました。

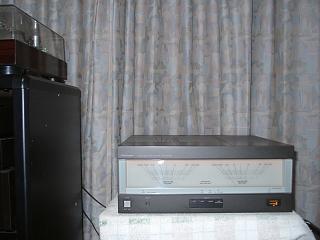

 試聴して完成です。


















 修理完了です。
