Technics パワーアンプ SE−A5000 修理の様子

故障内容


プロテクト解除せず。内部より発煙。

原因


 コンデンサー劣化とパワートランジスター不良。

処置

 劣化コンデンサーとパワートランジスター交換。

修理期間

 10/3〜10/10

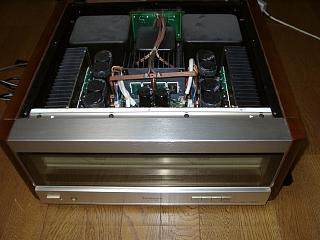

 外観は綺麗です。

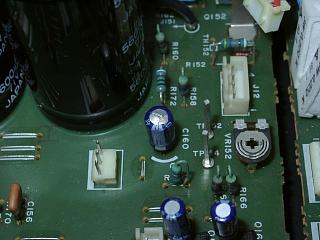

 電圧アンプ部のコンデンサーは、上部が破裂しています。
 ここから発煙した様子。

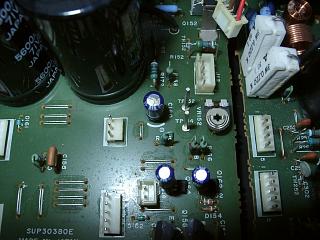

 数箇所の抵抗が焼損しています。ドライバーTRもショート。



















 パワートランジスターは、完全にショート状態です。

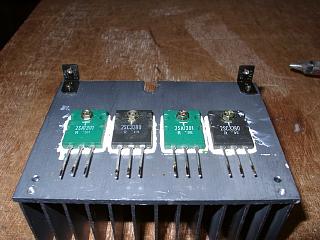

 最新のトランジスターへ交換です。

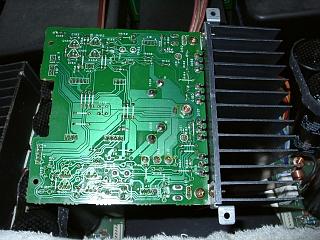

 電圧アンプの修理が完了しました。半田もすべて修正。

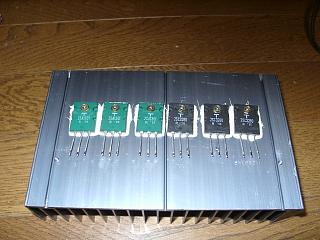

 R側、電流アンプの劣化トランジスター



















 L側、電流アンプの劣化トランジスター

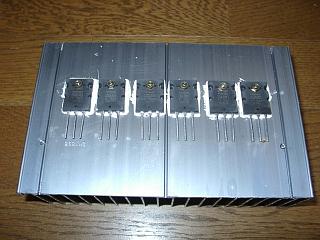

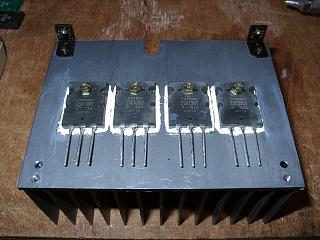

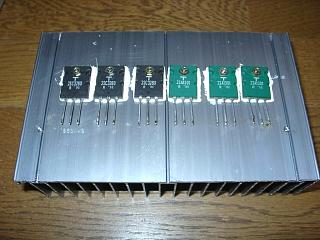

 最新のトランジスターへ交換



















 ブロックコンデンサーは、液漏れもなく良好です。

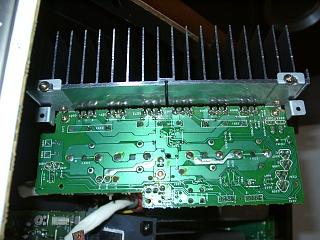

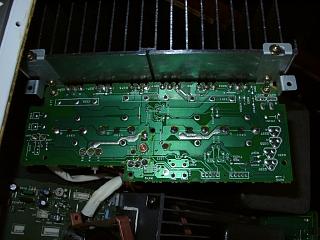

 半田をすべてやり直します。

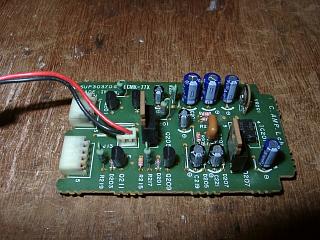

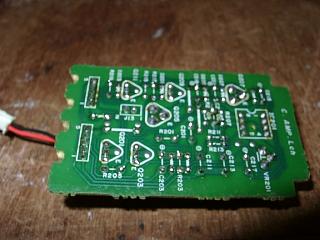

 電流アンプドライブ基板のコンデンサーもすべて交換します



















 半田もすべてやり直しします。

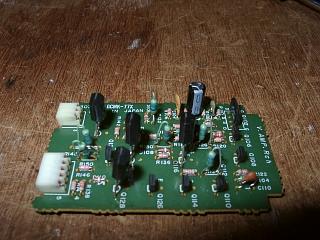

 電圧アンプドライブ基板も同様にコンデンサー交換と半田修正

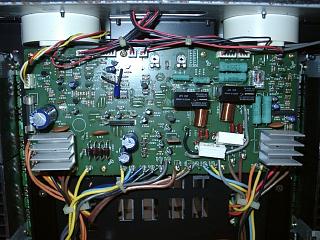

 リレーも交換します

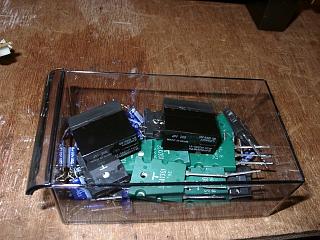

 交換したパーツ群

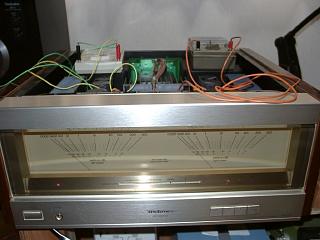

 アイドリング電流調整中

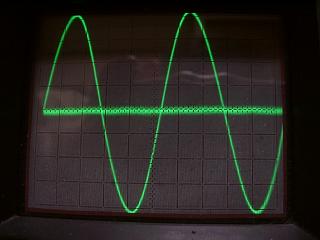

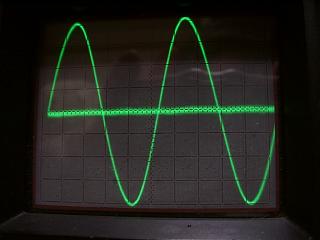

 R側の歪み波形。classAAアンプのすばらしい特性です。



















 L側です。

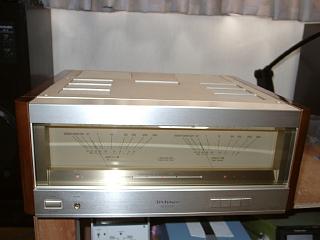

 完成しました。オーバーホールで蘇りました。
