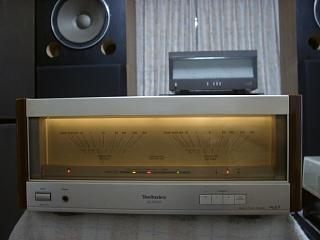

Ｔechnics　ＳＥ−Ａ5000　Ｎｏ．４修理の様子

故障内容

　プロテクション解除せず。

原因

　パワートランジスターショート。

処置

　オーバーホール修理。

修理期間

　８／２０〜８／２４

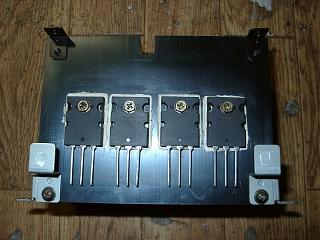

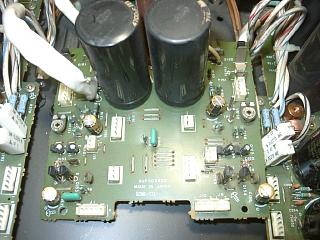

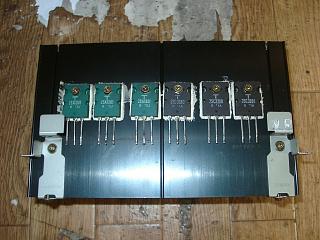

　Ｖ−ＡＭＰのパワートランジスター交換。



















　Ｖ−ＡＭＰドライブ基板の部品交換。

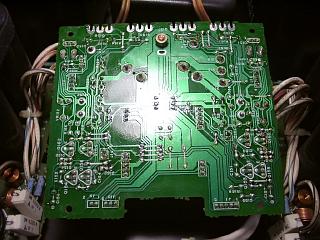

　半田の全修正。

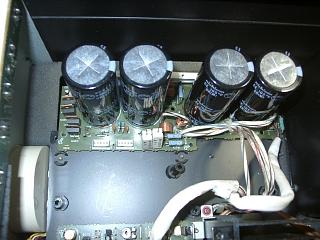

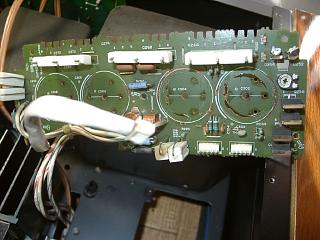

　電流アンプのブロックコンデンサーは、劣化の為、交換します。

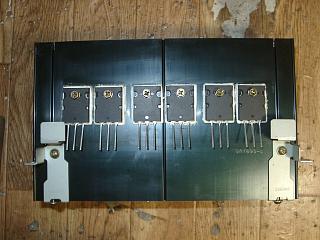

　電流アンプ（Ｒ）のパワートランジスタは劣化の為、新品に交換します。

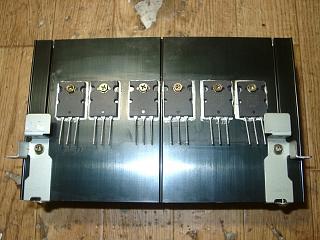

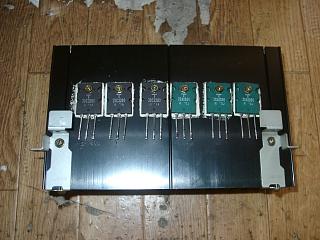

　電流アンプ（Ｒ）のパワートランジスター交換。

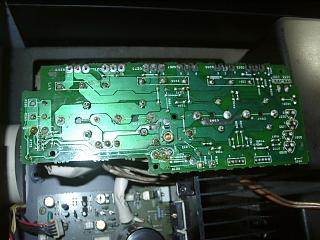

　半田の全修正。



















　電流アンプ（Ｌ）のパワートランジスターも劣化が進んでいますので交換
します。


















　新品にすべて交換。

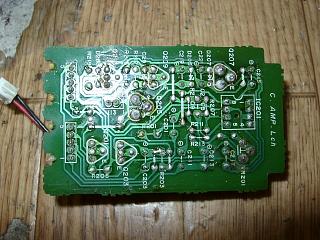

　電流アンプ（Ｌ）の部品交換。

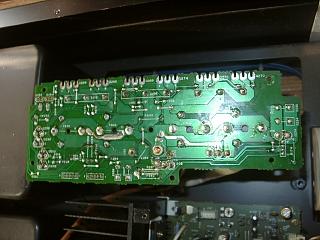

　半田の修正。

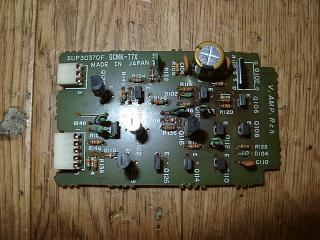

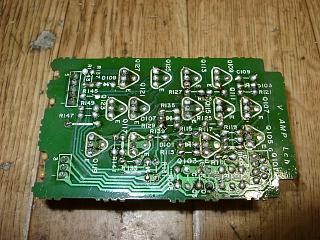

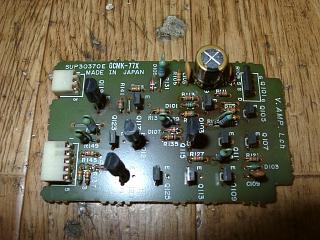

　電圧アンプ（Ｌ）の部品交換。

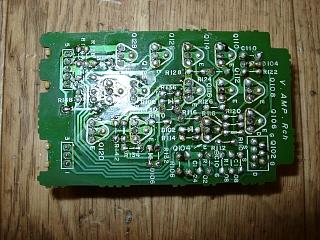

　半田の修正。



















　電圧アンプ（Ｒ）の部品交換。



















　半田の修正。

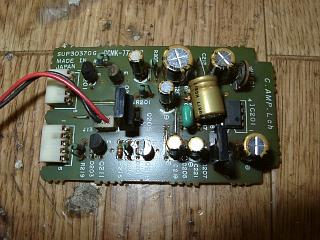

　電流アンプ（Ｌ）の部品交換。



















　半田の修正。

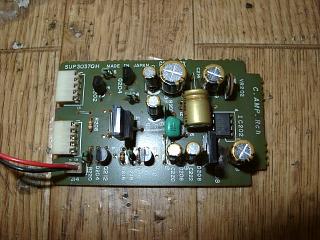

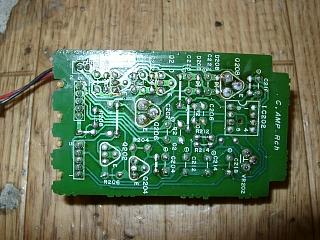

　電流アンプ（Ｒ）の部品交換。



















　半田の修正。

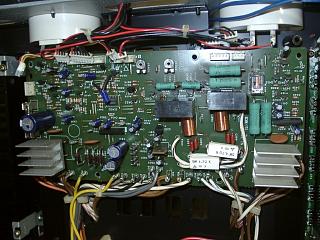

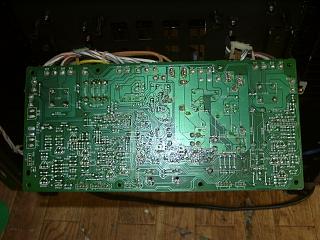

　電源・メーター基板の部品交換。



















　半田の修正。

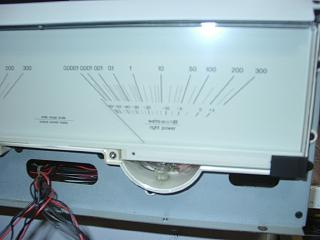

　メーター部は分解クリーニングします。



















　すべての部品交換が終了しました。

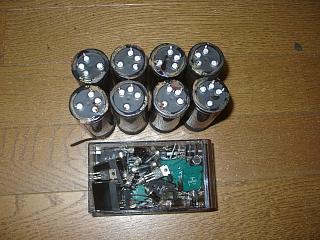

　交換部品です。

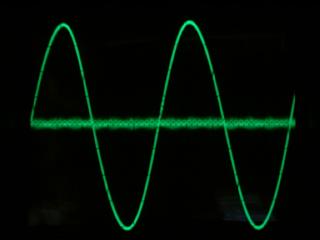

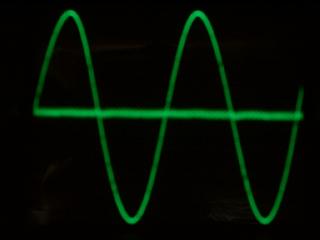

　歪みの測定です。

　Ｒチャンネルです。

















　Ｌチャンネルです。

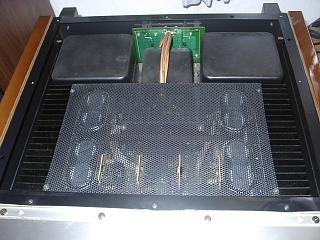

　エージング中。



















　試聴して完成です。

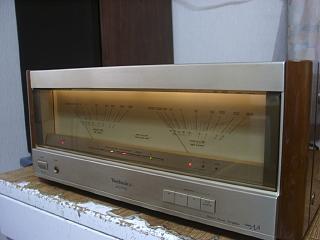

　修理完了です。
