Technics SE−A5000 No.3修理の様子

故障内容

 プロテクション解除せず。

原因


 パワートランジスターショート。

処置

 オーバーホール修理。

修理期間

 3/31〜5/14

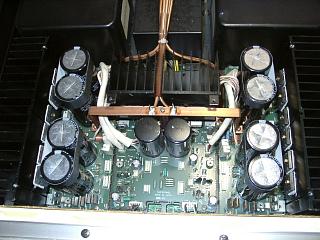

 Rチャンネル電流アンプの部品交換と半田の修正。

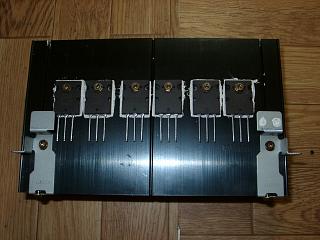

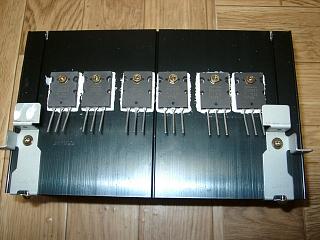

 パワートランジスターはすべて新品に交換します。

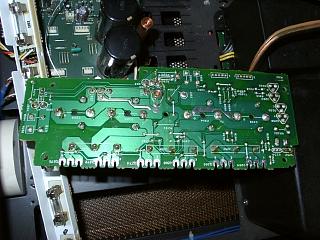

 Lチャンネルも同様に部品交換と半田の修正。



















 パワートランジスターもすべて新品に交換。

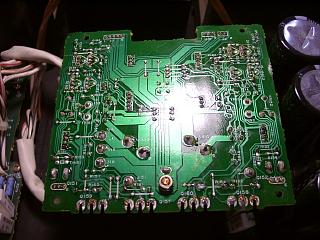

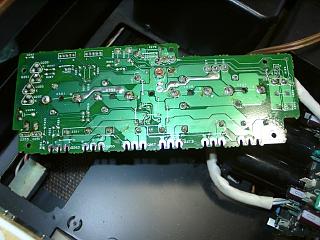

 電圧アンプの焼損部品交換と半田の修正。

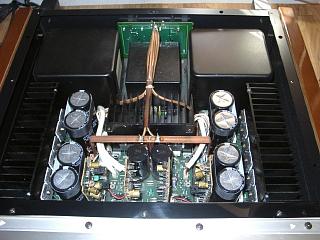

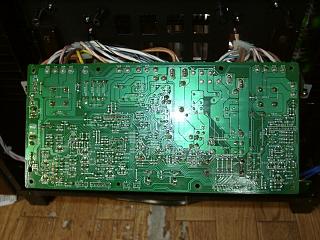

 メイン基板の部品交換が終了しました。

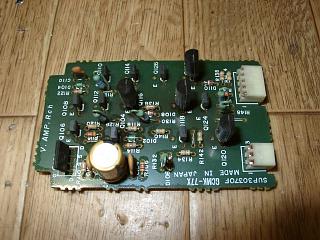

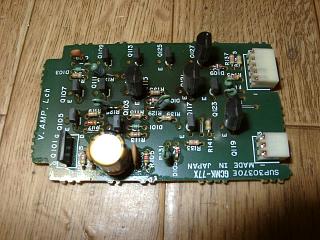

 電圧アンプ初段(L)の部品交換。

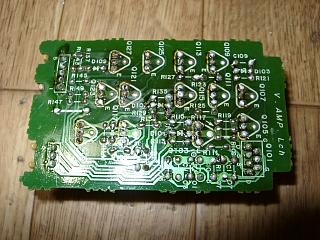

 半田の修正。



















 電圧アンプ初段(R)の部品交換。

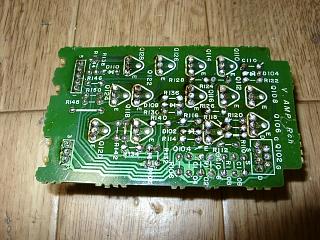

 半田の修正。

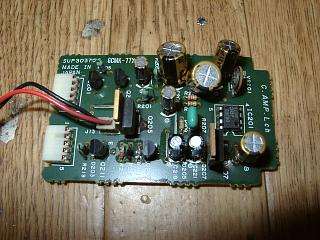

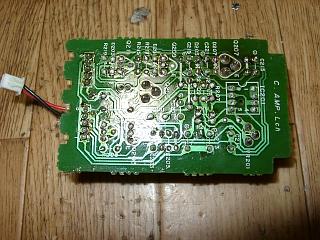

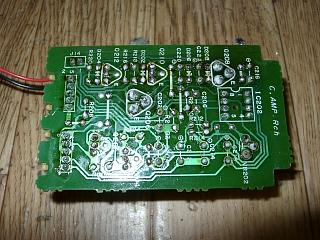

 電流アンプ初段(L)の部品交換。



















 半田の修正。

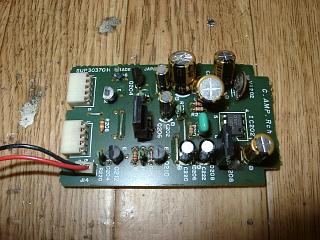

 電流アンプ初段(R)の部品交換。



















 半田の修正。

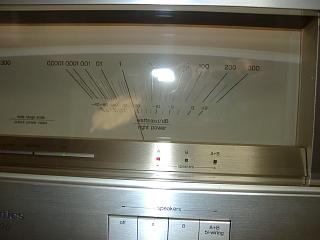

 メーター照明ランプ全て交換。



















 メーター回路の部品交換と半田の修正。

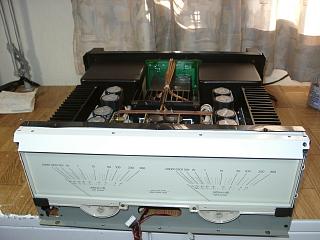

 メーター部の分解クリーニング。

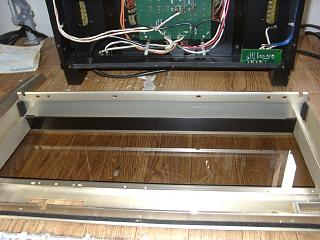

 フロントパネル内部も綺麗に分解清掃します。

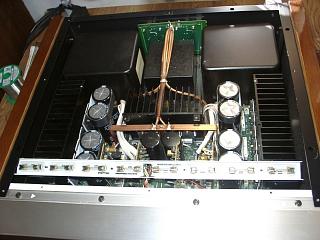

 すべての部品交換が終了しました。

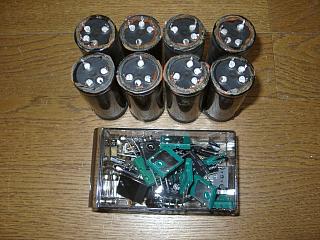

 交換部品です。

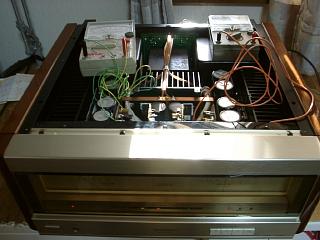

 バイアス、ブリッジバランスの調整。

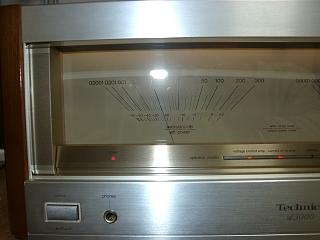

 Lチャンネルのメーター校正。



















 Rチャンネルのメーター校正。

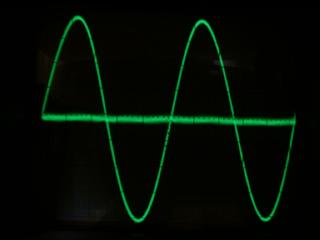

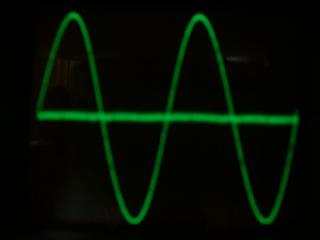

 歪みの測定です。

 Rチャンネルです。無歪みです。

















 Lチャンネルです。こちらも無歪みです。



















 エージングして修理完了です。

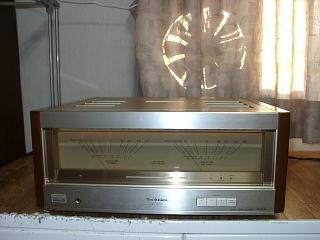

 修理完了です。
