Technics SE-A5 No.3 修理の様子

　Ｔｅｃｈｎｉｃｓ　パワーアンプ　ＳＥ－A5　Ｎｏ．３　修理の様子

故障内容

　プロテクト掛かる。

原因
　
　初段トランジスターの不良。

処置

　初段カスコードトランジスター、リレー２個交換。

修理期間

　平成１９年１月１９日～２０日

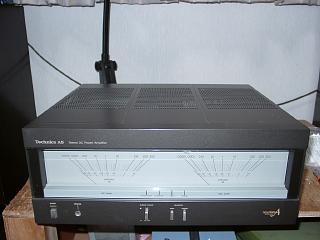

　外観が非常に綺麗。大切に使用されていますね。

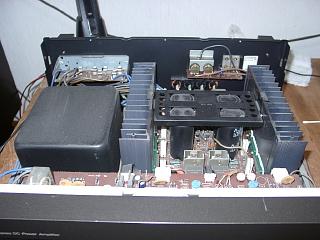

　内部の様子。今回は一般修理のため、不良部品のみの交換。

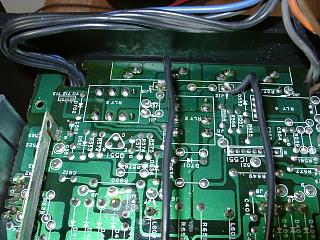

　リレーは歪みの発生あり交換します。半田吸引器で綺麗に半田を除去。

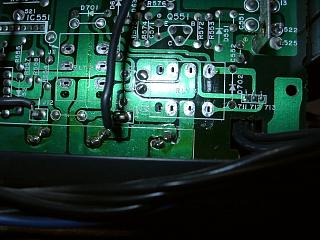

　新しいリレーの取り付け

　カスコードトランジスター交換し、歪みの測定に入ります。

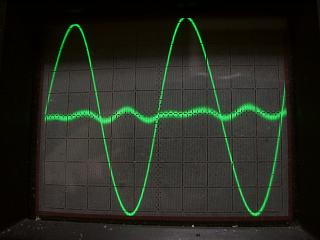

　Ｌチャンネルの波形です。

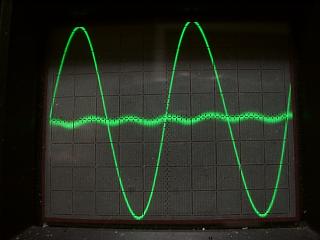

　Ｒチャンネルの波形です。

　プリとペアーでエージング中。

　修理完了です。
