Ｔｅｃｈｎｉｃｓ　パワーアンプ　ＳＥ−A5　Ｎｏ．２　修理の様子

故障内容

オーバーホールのご依頼。

原因
　
　トランジスター、コンデンサーの劣化。

処置

　パワートランジスター、コンデンサー、電源コード交換。各部の調整。

修理期間

　平成１８年１１月２３日　

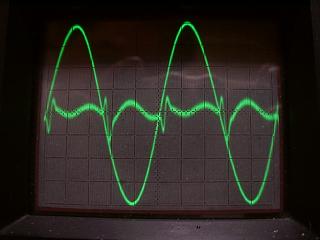

　Ｌチャンネルは、スイッチング歪みが観測されます。初段の
カスコードＴｒ不良のため、バイアス調整とれず。

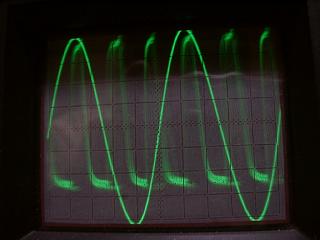

　Ｒチャンネルは完全に歪んでいます



















　劣化トランジスター交換します

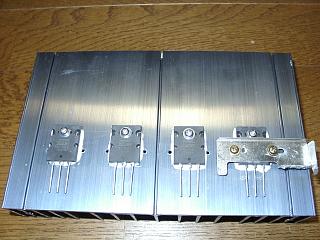

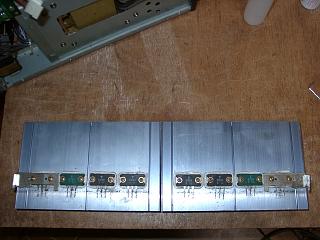

　放熱板の加工後、新型トランジスター取り付け

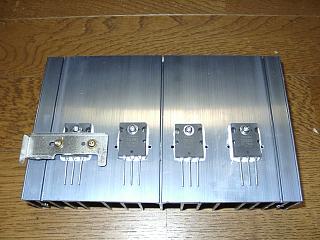

　Ｌ側も同じ様に実施

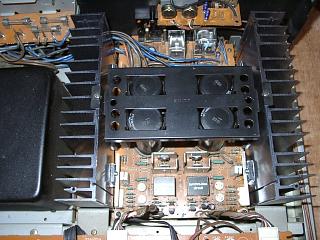

　パワートランジスター取り付け

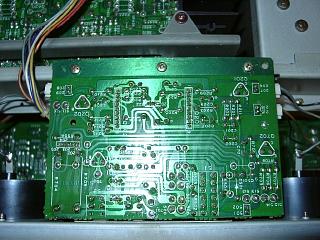

　メーター回路の半田修正、ランプの交換

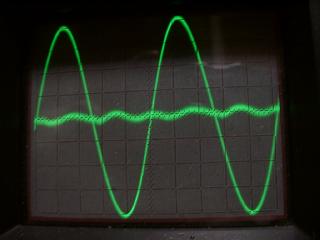

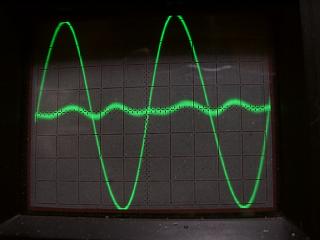

　Ｌチャンネルの歪み波形です。綺麗になりました



















　Ｒチャンネルの歪みも取れました

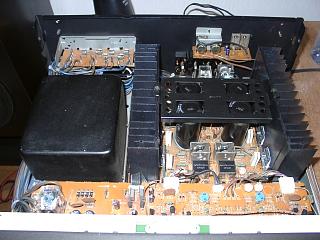

　部品交換が終了しました



















　しばらくエージングします

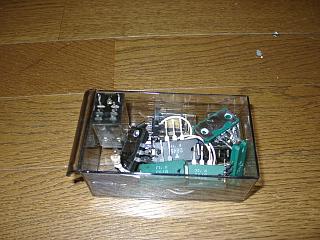

　交換パーツ

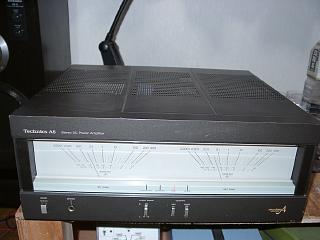

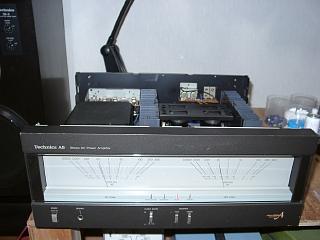

　完成しました
