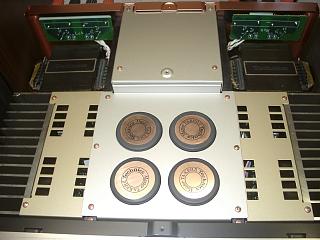

Technics パワーアンプ SE−A3000 修理の様子

故障内容

 盛大なノイズ発生。

原因


 部品劣化。

処置

 オーバーホール修理。

修理期間

 12/11〜12/15

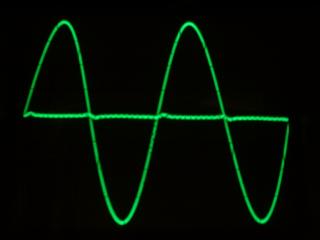

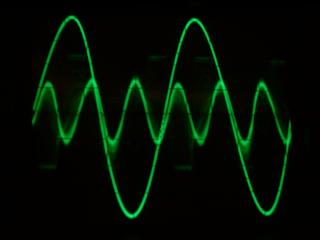

 Rチャンネルの歪み波形です。

 かなりの歪みが観測できます。

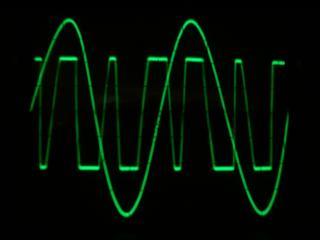

 Lチャンネルは、盛大な歪みと、ノイズ(衝撃音)が発生しています。

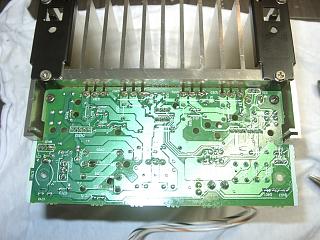

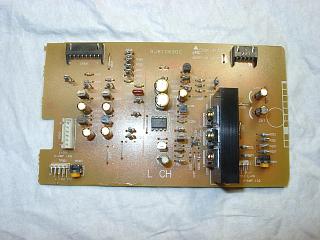

 パワー部(L)の部品交換。



















 半田の修正。

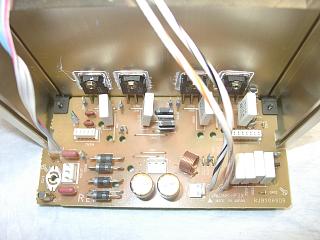

 パワーステージ(L)の部品交換。



















 半田の修正。

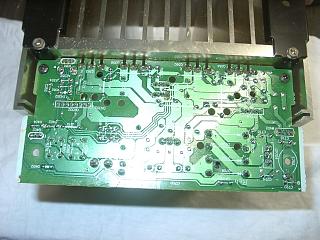

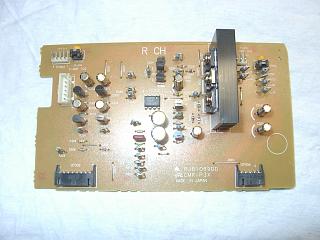

 パワー部(R)の部品交換。



















 半田の修正。

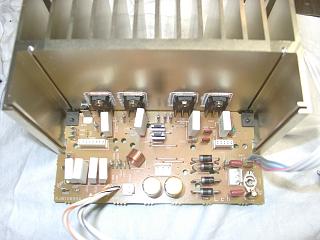

 パワーステージ(R)の部品交換。



















 半田の修正。

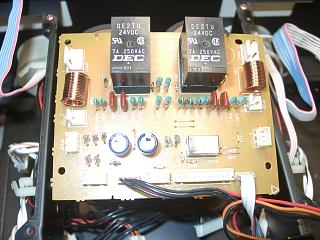

 プロテクション基板の部品交換。



















 半田の修正。

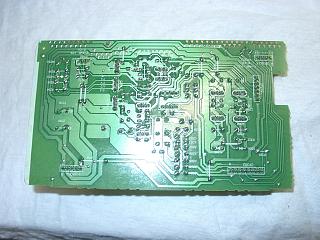

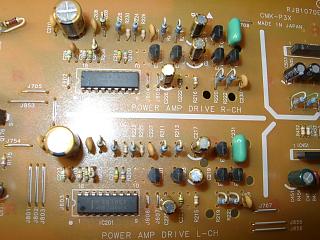

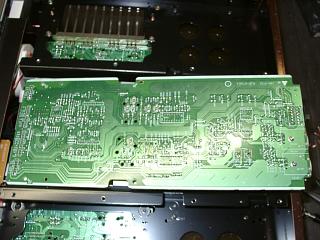

 プリドライブ基板の部品交換。



















 半田の修正。

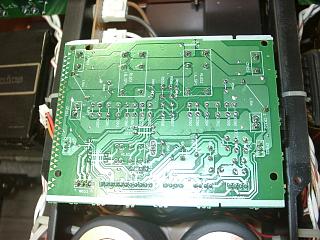

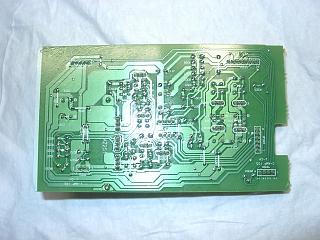

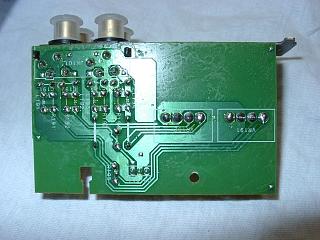

 入力基板の半田修正。



















 すべての部品交換が終了しました。

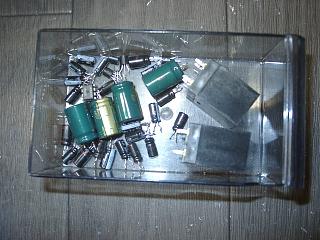

 交換部品です。

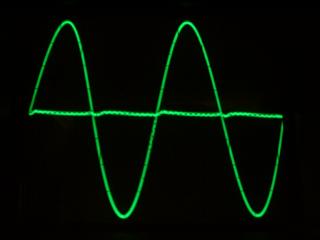

 歪みの測定です。

 Rチャンネルです。歪みも綺麗に取れています。

















 Lチャンネルです。

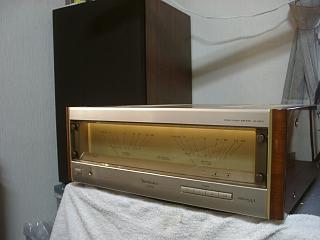

 エージング中。

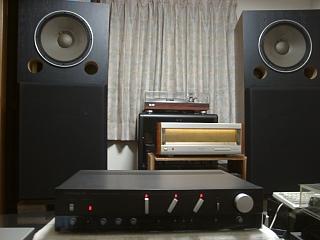

 試聴して完成です。


















 修理完了です。
