故障内容
オーバーホールのご依頼。
原因
パワートランジスター劣化。
処置
オーバーホール。
修理期間
６／４〜７／８
今回の製品はロットが古い為、基板改修と配線変更を実施します。

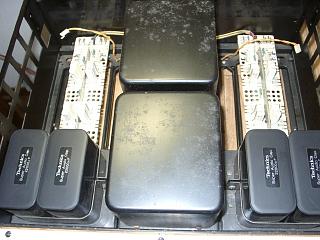

ヒートシンクを取り外し改修作業に入ります。

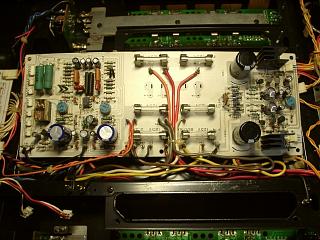

電源回路のコンデンサー交換。
半田の修正。

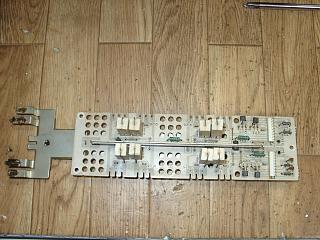

パワー段の基板取り外し、改修に入ります。初期ロットの為、最終Verへ
改修します。

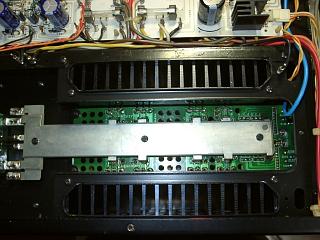

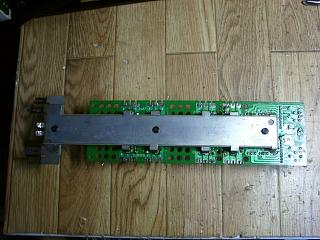

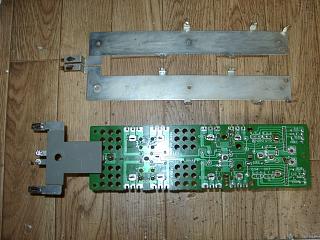

電源バスラインの取り外し。

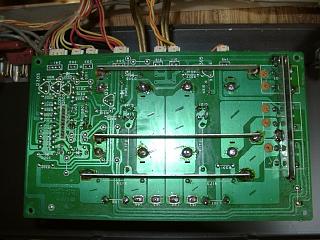

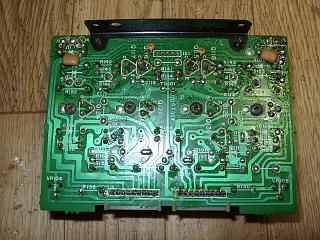

基板改修が終わりました。パターン変更とコンデンサー追加。
Ｌチャンネルも同様に基板改修。

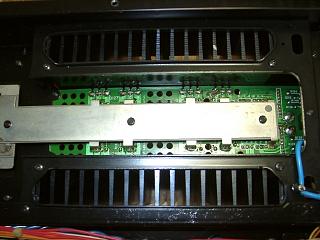

電源バス取付けて改修作業終了。

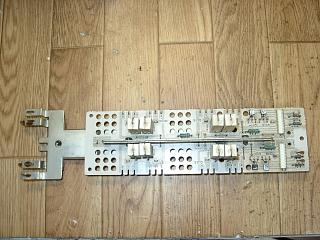

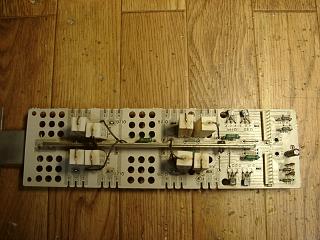

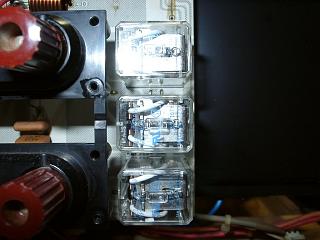

プロテクションリレー３個共、新品交換。
半田も綺麗に修正。

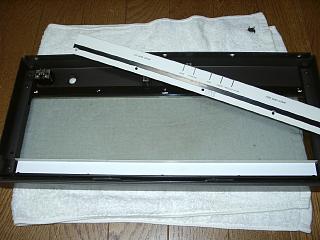

フロントパネルは内部汚れの為、分解クリーニング実施。

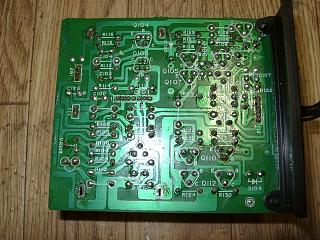

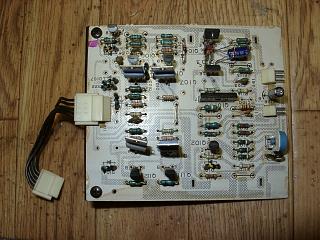

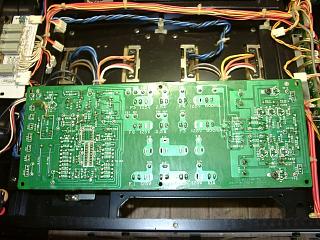

初段基板のロットが古いので、改修作業します。
コンデンサー、ダイオード追加。

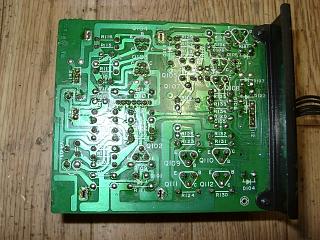

半田の修正。
Ｌチャンネルも同様に改修。
半田の全修正。

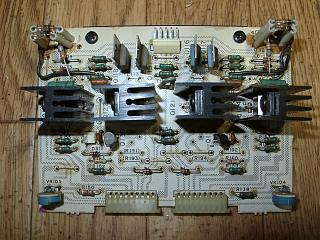

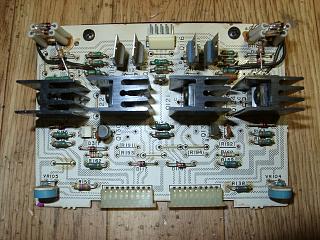

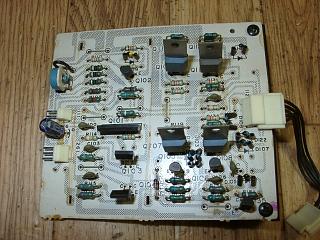

ドライバー基板のトランジスター交換と改修。

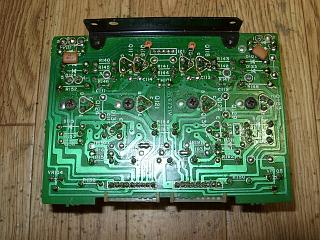

半田も修正。

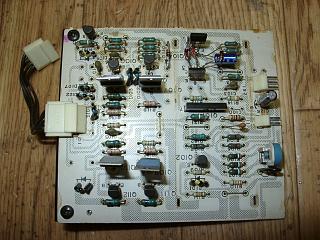

Ｌチャンネルも同様に部品交換と改修。
半田もすべて修正。
パワートランジスターは劣化進んでいますので交換します。

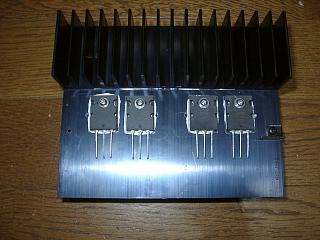

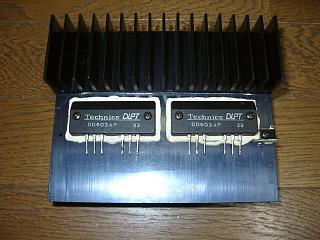

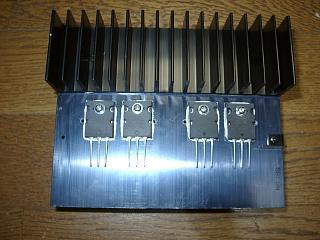

ヒートシンク加工して最新のトランジスターへ交換。
Ｌチャンネルも同様にトランジスター交換。
パワートランジスター取付け。半田実施。
Ｒチャンネルも同様に取付け。アースポイントを最終ロット同様に変更。

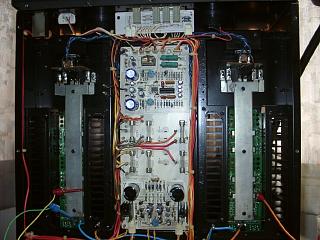

部品交換が終了しました。電源投入して調整に入ります。

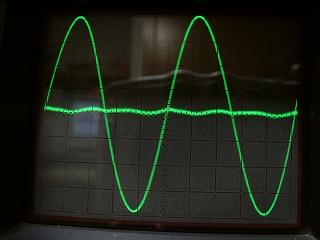

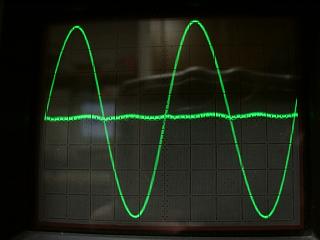

歪みの測定に入ります。Ｒチャンネルです。
ノイズ成分も少なく、非常に優秀です。
Ｌチャンネルも非常に綺麗。
パワーメーターの公正。

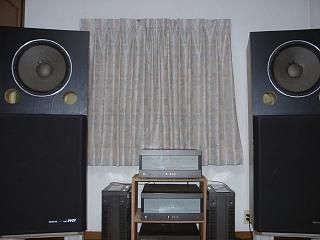

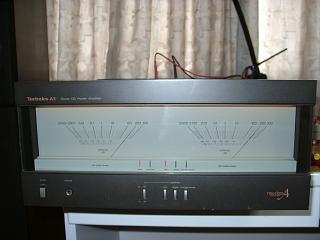

完成しました。試聴中です。
非常に優れた音質です。
