Technics パワーアンプ SE−A3 No.7 修理の様子

故障内容

 音途切れる。

原因


 パワートランジスター劣化。

処置

 オーバーホール。

修理期間

 平成20年4月16日〜5月3日

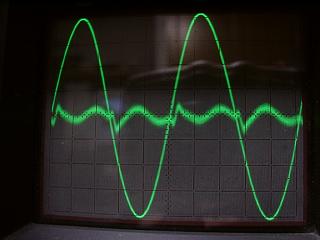

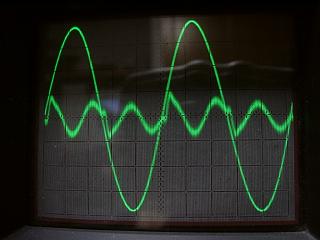

 Rチャンネルの歪み波形です。かなりの歪みが見られます。



















 Lチャンネルの歪み波形です。こちらも歪みが観測出来ます。

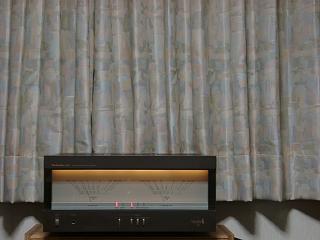

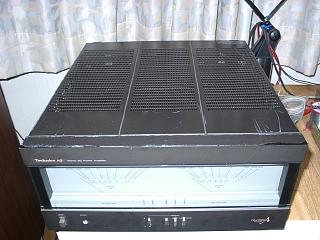

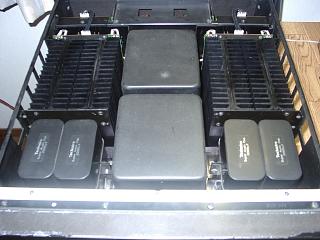

 外観はかなり痛んでいますが、オーバーホールで蘇らせます。

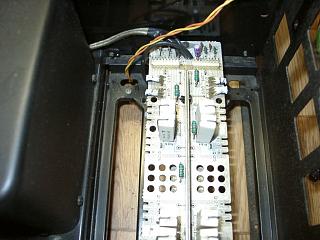

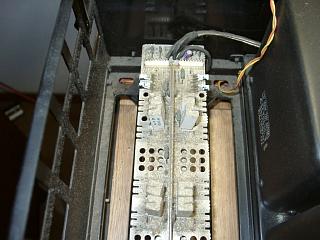

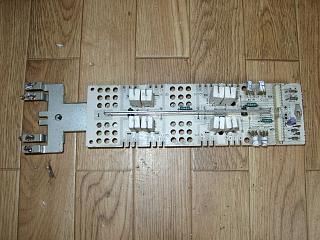

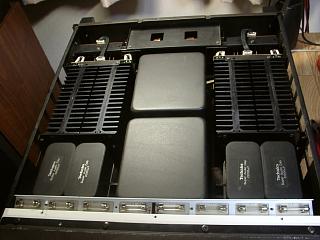

 パワートランジスターの取り外し。かなりの埃が溜まっています。

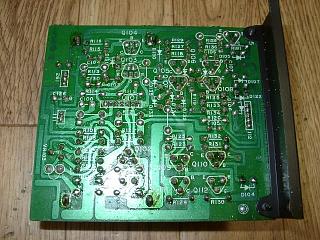

 Rチャンネルは修理の形跡あります。基板も清掃されている様です。

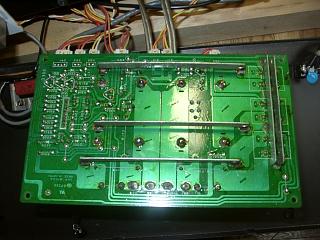

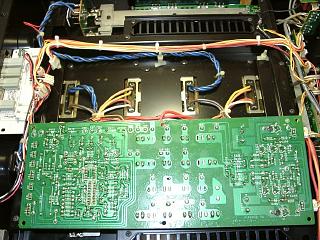

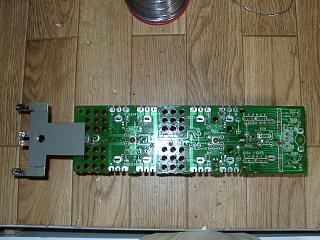

 パワーステージの基板取り外し。現行のパワートランジスター搭載の為
基板の改修作業が必要です。

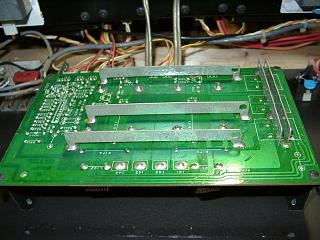

 基板のパターン痛めない様、慎重にバスラインを取り外します。

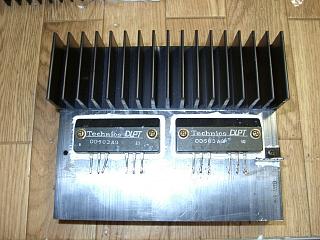

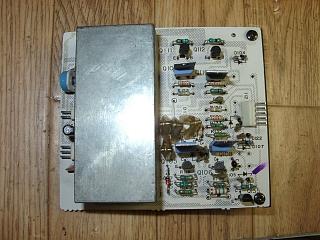

 劣化したパワートランジスターです。PNP側はhfe低下して限界です。

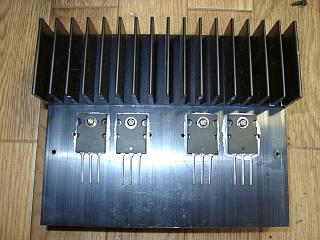

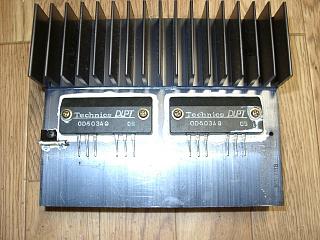

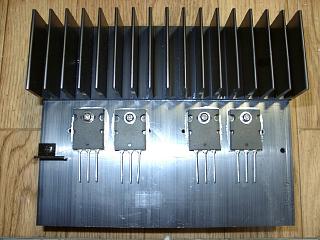

 ヒートシンク加工して、最新のパワートランジスターへ交換。



















 L側のパワートランジスターも劣化して使用不可。



















 こちらも同様に最新トランジスターへ交換。

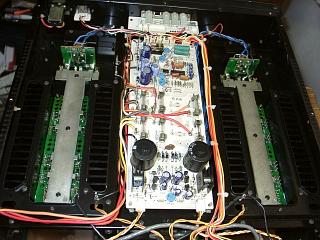

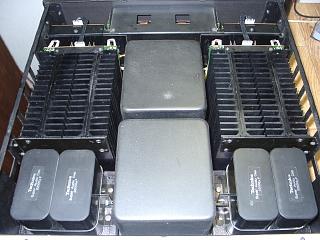

 改修の終了したパワーステージ基板の取付け。



















 パワートランジスターの取付け。

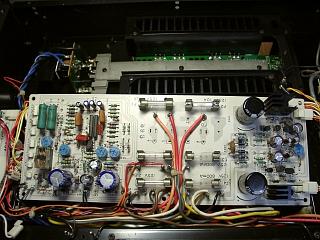

 電源&メーター基板の半田修正。



















 電解コンデンサー全交換。

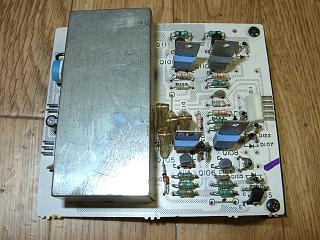

 Rチャンネル初段基板の改修作業。抵抗交換。



















 半田も綺麗に修正。



















 Lチャンネルも同様に修理。



















 半田も綺麗に修正。

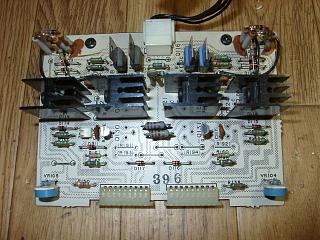

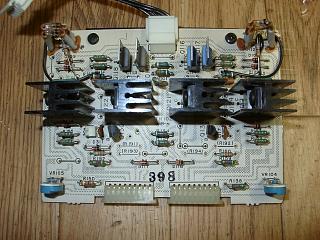

 プリドライバーのパワートランジスター4個交換。回路改修作業。



















 L側も同様に修理。

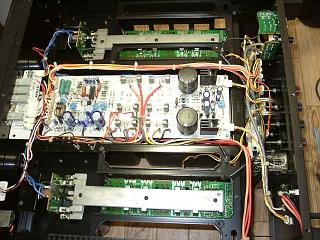

 基板搭載して綺麗に配線実施。

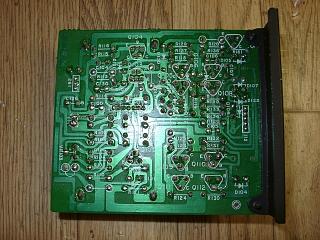

 プロテクション基板の修理。

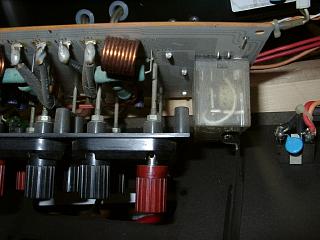

 リレーは劣化しています。一度も交換された形跡ありません。

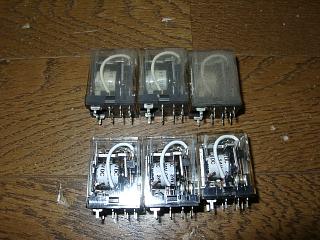

 リレーは新品交換です。下が新品。



















 半田の全修正とリレー3個交換。

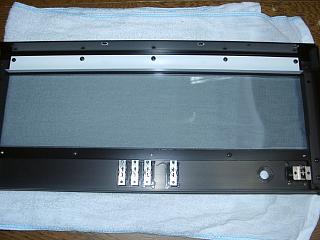

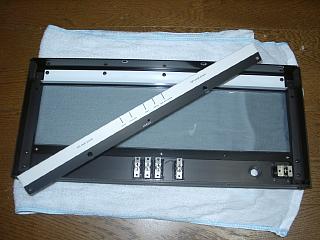

 フロントパネル内にも埃が目立ちますので、分解清掃します。



















 綺麗になりました。

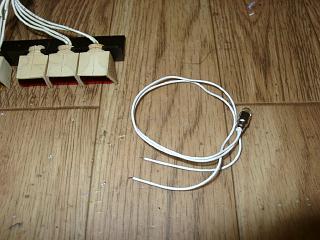

 パイロットランプ2個交換。



















 メーター照明ランプもすべて新品へ交換。

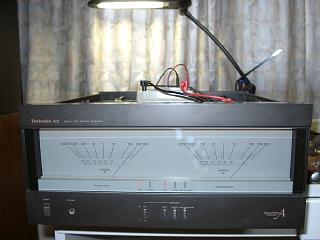

 組み上げ完了です。配線等のミスが無いか慎重に確認してから電源
投入します。

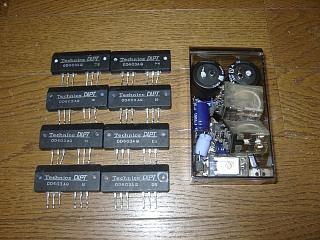

 交換部品です。

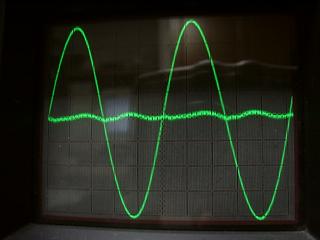

 測定に入ります。Rチャンネルです。歪みも綺麗に取れました。

 SE−A3は歪み波形から、ノイズ成分も非常に少ないことが判ります。

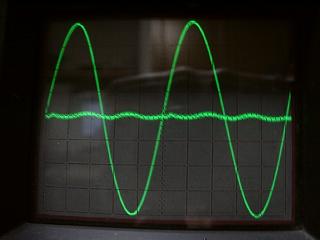

 Lチャンネルも綺麗。



















 メーターの公正。



















 すばらしい音質が蘇りました。音像が非常に明瞭です。












 完成です。
