故障内容
プロテクト解除せず。
原因
パワートランジスター劣化。
処置
オーバーホール修理。
修理期間
平成１９年４月２７日〜５月９日

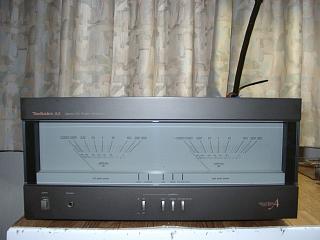

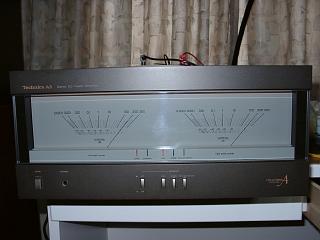

外観の非常に綺麗なＡ３です。オーバーホールで蘇らせます。

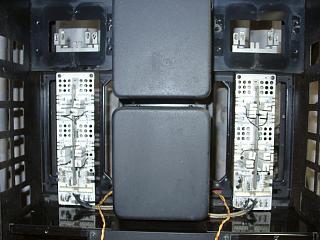

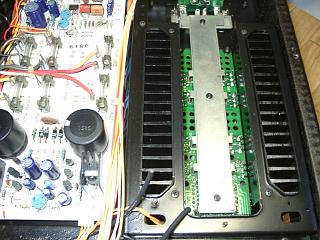

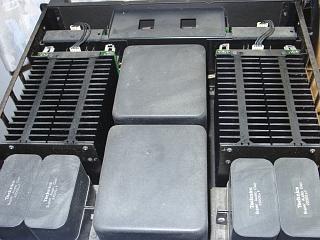

内部の様子。

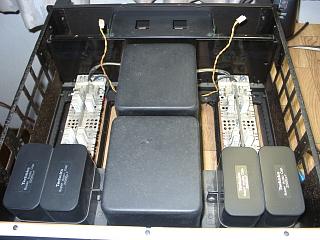

埃を除去して、劣化したパワートランジスターを外します。
新型トランジスター取付けの為、パワーステージの電源バス外し、

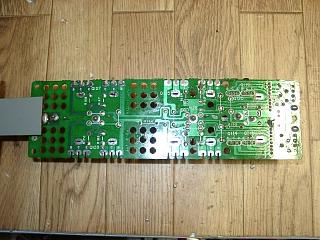

基板改修。
両チャンネルとも改修。

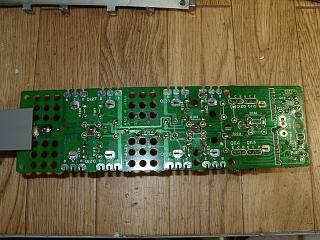

改修の済んだ基板を取付けます。

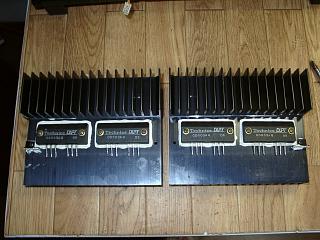

劣化したトランジスター（ＯＤ−５０３Ａ）。

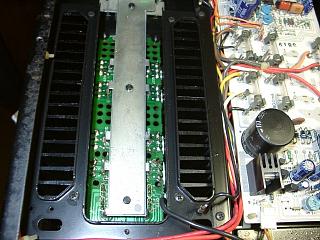

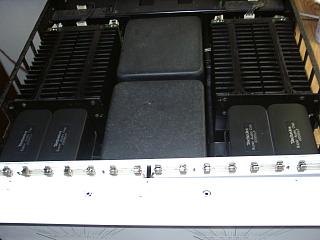

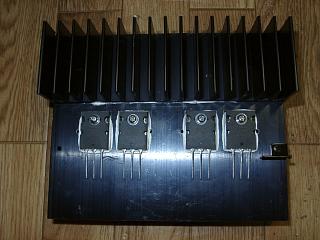

ヒートシンク加工して新型トランジスター搭載。
Ｒチャンネルのパワートランジスター取付け。半田も綺麗に仕上げます。
Ｌチャンネルも同様に取付け。アース線は新品に交換。

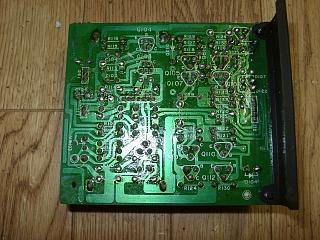

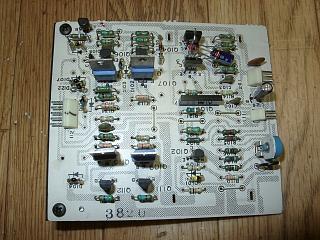

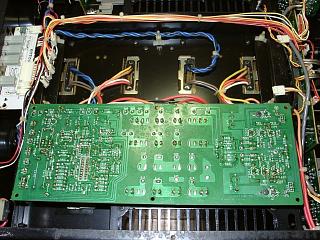

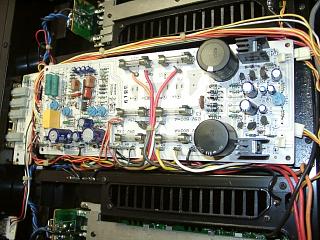

初段基板はロットが古いので、最新のバージョンへ改修実施。
半田も綺麗に修正。

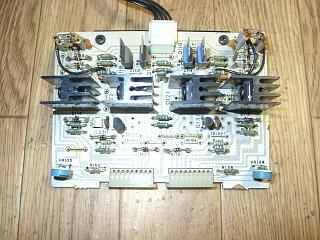

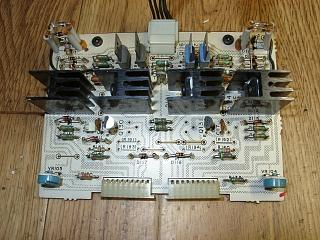

プリドライバーのパワートランジスター４個交換。半田の修正。
Ｌ側も同様に部品交換。半田の修正。

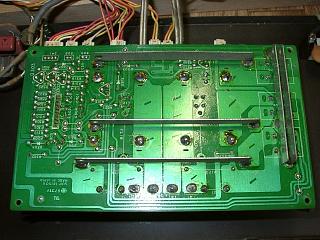

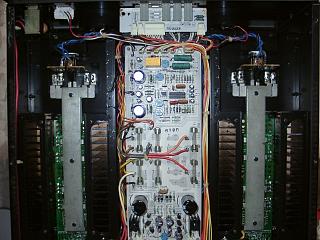

電源・メーター基板の修理に入ります。（修理前）
コンデンサー交換。
半田も綺麗に修正します。

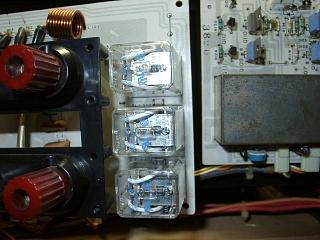

プロテクションリレー３個交換。
半田の修正。

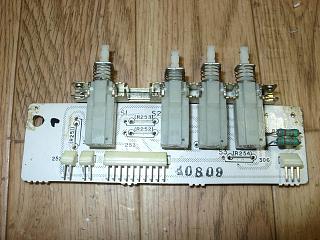

スピーカーセレクターは、ロックが掛からないので分解清掃します。

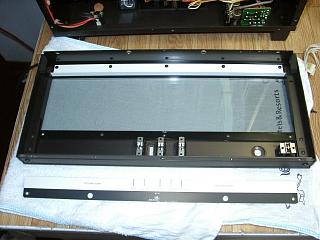

フロントパネル内部の分解清掃。

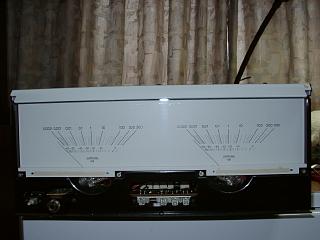

ピークメーターも綺麗に清掃。
メーター照明をすべて交換。

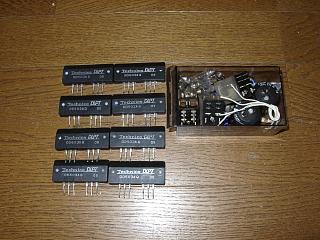

交換部品です。

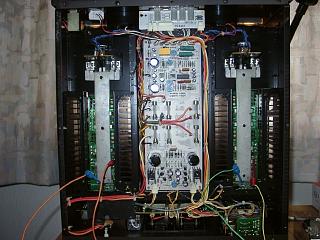

電源投入して各部の調整に入ります。
メーターの公正中。

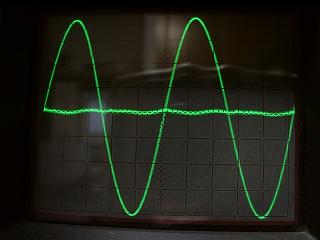

歪みの測定。Ｒチャンネルです。
Ｌチャンネルです。（ぶれは撮影の問題です。）

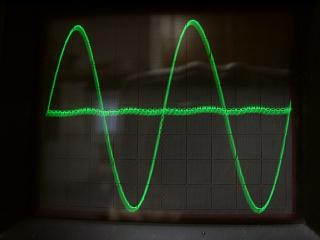

正弦波を入れてエージングします。

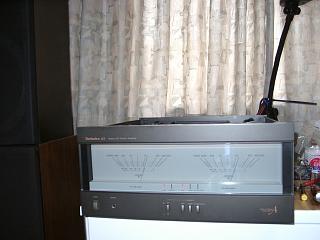

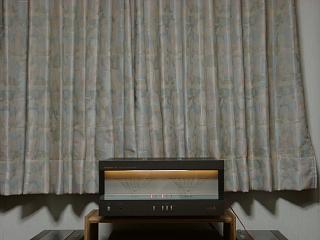

修理完了です。
