故障内容
プロテクション解除せず。
原因
Ｌチャンネル、パワートランジスタ（ＯＤ−５０３Ａ）破損。
処置
オーバーホール修理。
修理期間
２０１９年１２月３日〜２４日

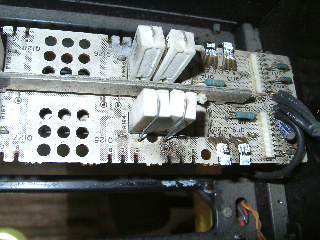

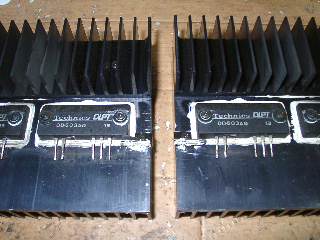

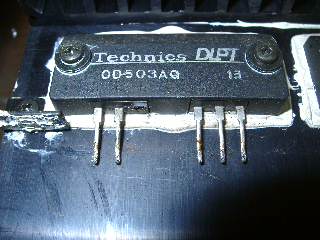

Ｌチャンネル、パワートランジスタ（ＯＤ−５０３Ａ）が２個
焼損しています。（焼損でエミッターリード足が飛んでいます。）
この素子は、経年劣化で破損します。中古品などで修理
しても、また短期間で破損しますので新型トランジスタへ改修
交換が必要です。
ＯＤ−５０３Ａは高周波特性を良くする為、集積回路技術で
高周波特性の良い小信号トランジスタを、内部で沢山パラって
大電流化と高周波特性の両立を図った素子です。
劣化や、発振、基板半田クラック等による大電流ストレスで
内部の素子にバラツキが出て、特定のチップに電流集中が起こり、最終的に破損します。ｈｆｅ（直流電流増幅率）
がバラついている物は寿命です。新品時はバラツキが少ないです。

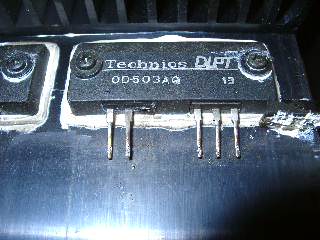

拡大写真1。
拡大写真２。
基板側にもスパーク痕が見られます。

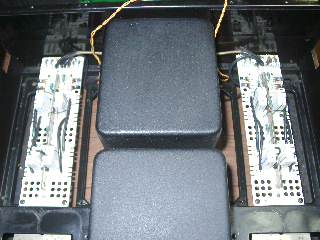

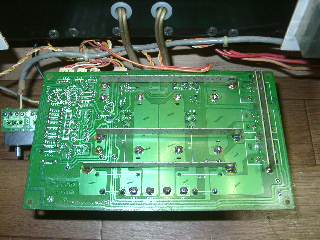

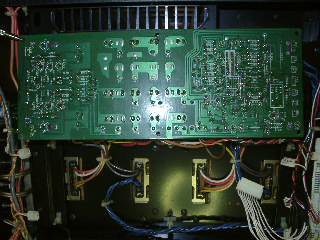

パワー部は基板改修して新型トランジスタ搭載。

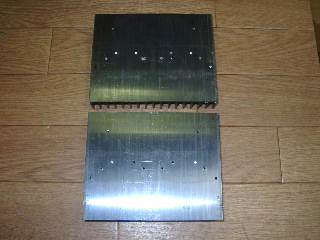

ヒートシンクは追加工して新型トランジスタ搭載します。

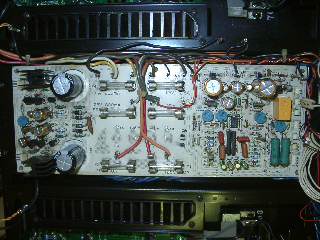

電源・メーター基板の部品交換。
半田の修正。

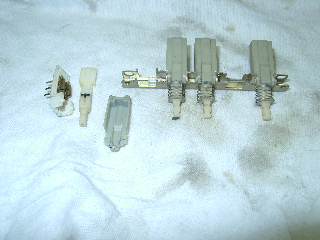

スピーカー切替スイッチの分解修理。

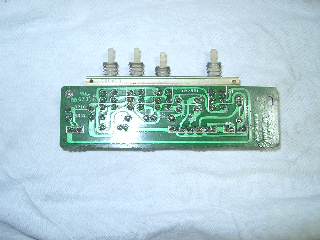

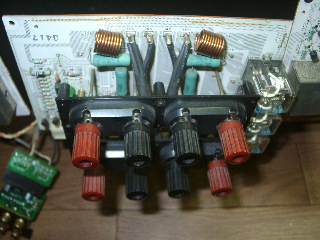

修理の済んだスイッチ取付けと、半田の修正。

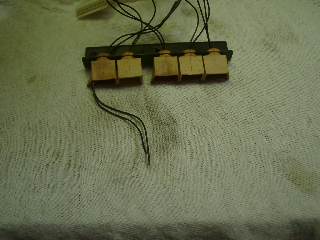

インジケーターランプの交換。

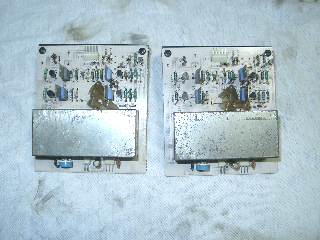

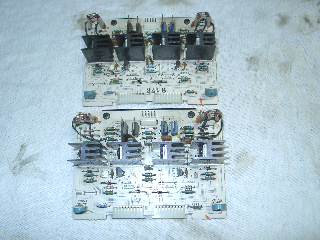

プリドライブ基板の部品交換。

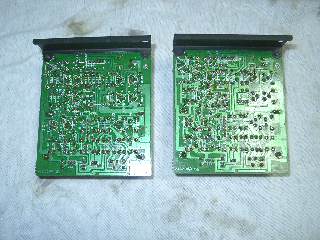

半田の修正。

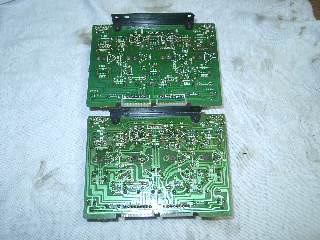

初段基板の部品交換。
半田の修正。基板焼けも少なく、かなり程度の良い個体です。

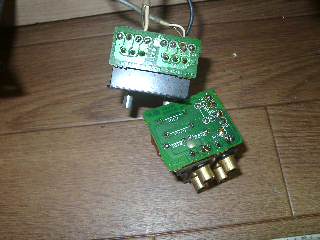

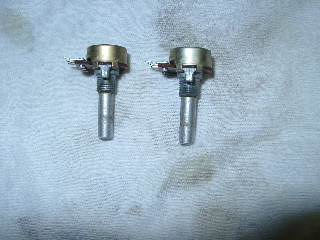

アッテネーターの洗浄修理。
修理の済んだアッテネーター取付けと、半田の修正。
プロテクション基板の部品交換。
半田の修正。
部品交換が終了しました。

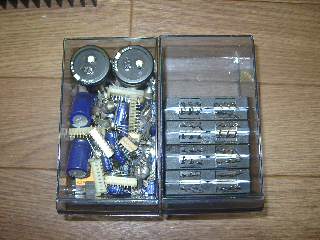

交換部品です。

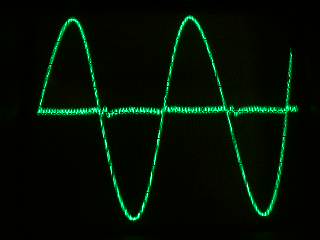

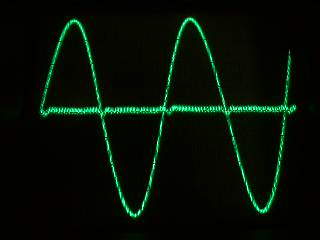

歪みの測定です。
Ｒチャンネルです。
Ｌチャンネルです。

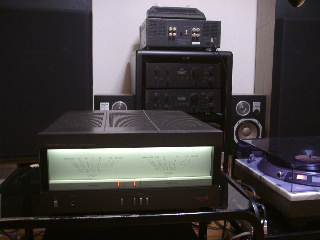

試聴中。ＳＥ−Ａ３本来のサウンドが蘇りました。

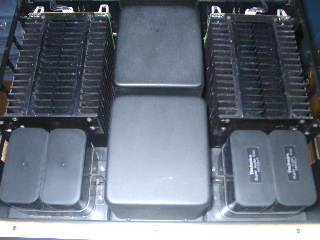

修理完了です。
