ＳＥ−Ａ３　Ｎｏ．２２　修理の様子

故障内容

　歪み、音途切れ

原因
　
　パワートランジスター劣化。

処置

　オーバーホール修理。

修理期間

　３／１〜３／２０

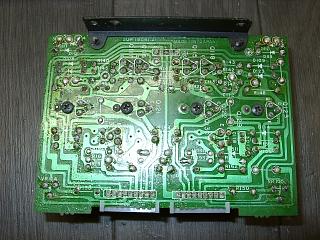

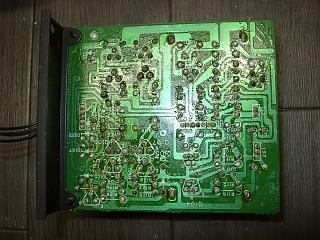

　パワー部（Ｒ）初段基板の部品交換。



















　半田の修正。

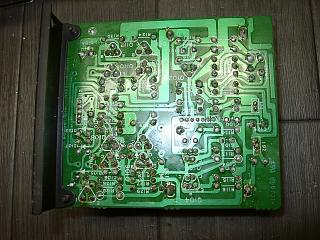

　パワー部（Ｌ）初段基板の部品交換。



















　半田の修正。

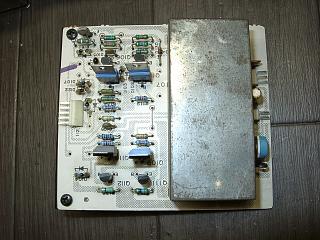

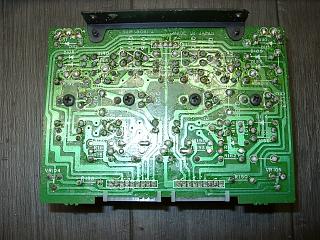

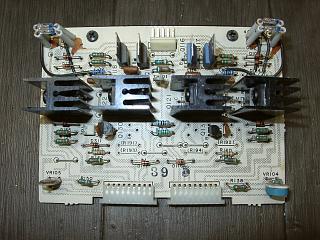

　プリドライブ基板（Ｒ）の部品交換。



















　半田の修正。

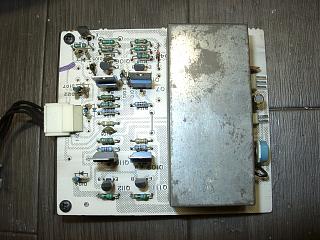

　プリドライブ基板（Ｌ）の部品交換。



















　半田の修正。

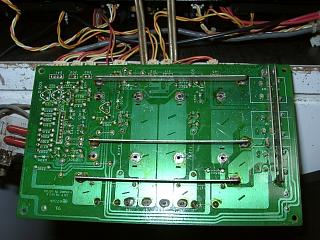

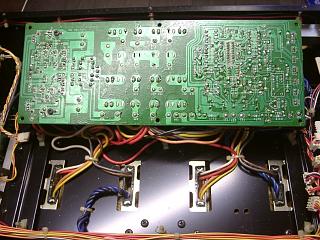

　電源基板の部品交換。



















　半田の修正。

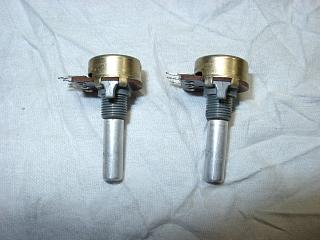

　ＡＴＴは、基板から取り外して洗浄処理します。

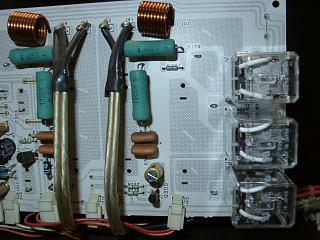

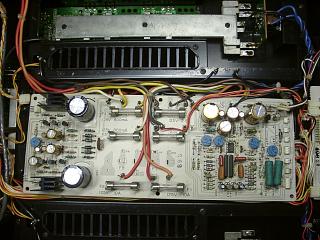

　プロテクション基板の部品交換。



















　半田の修正。

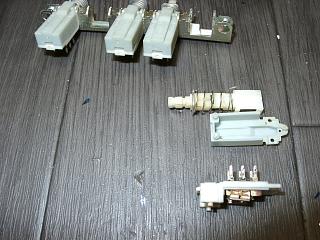

　ＳＷの分解清掃。

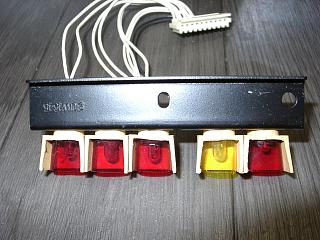

　劣化ランプの交換。

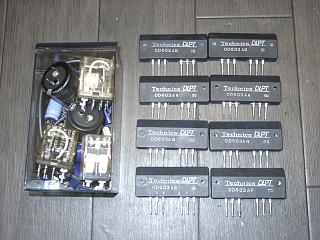

　交換部品です。



















　歪みの測定です。

　Ｒチャンネルです。

















　Ｌチャンネルです。

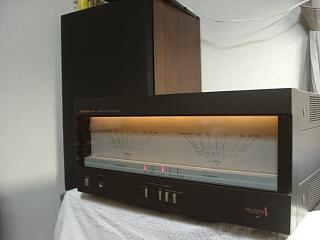

　エージング中。




















　
